| 電圧: | 380v/50hz | 原産地: | 中国(本土) | 銘柄: | kalibo | モデル番号: | 高速ys3116cnc5cnc歯車ホブ盤 | 重量: | 3000/3500kg | 力(W): | 17.6kw | タイプ: | ギヤ歯切り工具で切る機械 | CNCまたはない: | CNC | 条件: | 新しい | 認証: | iso9001ce | 次元(L*W*H): | 239*211*223cm | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | 最大。 工作物の直径:: | 160ミリメートル | 最大。 モジュール:: | 3mm | 電圧:: | 顧客のrequirmentに応じて | 技術文書:: | 英語 |
包装
| 包装: | 内部のパッキング: プラスチックcolth、 外のパッキング: 木製ケース |

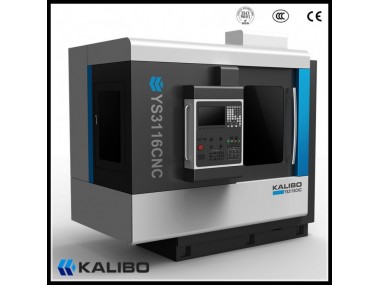

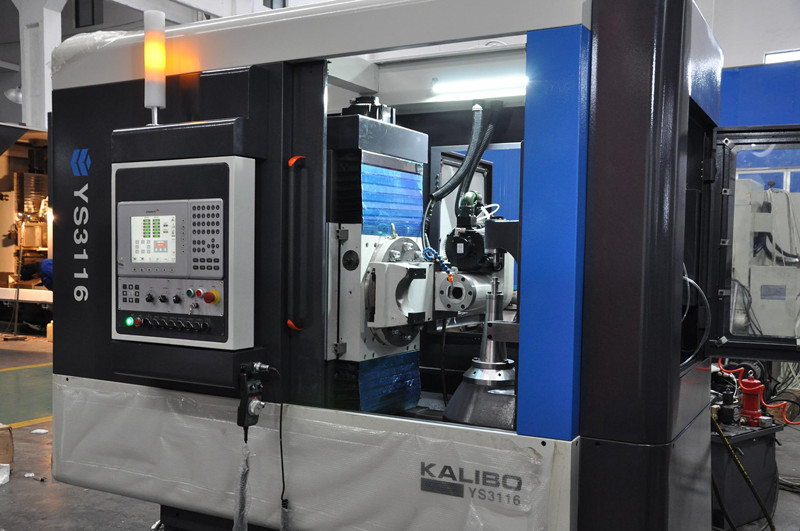

YS3116CNC5高速cnc歯車ホブ盤
製品の説明:
1。をモデルはcnc歯車ホブ盤で5軸作業下cnc制御. the 5CNCコントローラ軸は以下の通りです:ラジアルフィードの列(x-軸)、アキシャルフィードのホブヘッド(z軸)、ワークテーブル回転(c-軸)、回転のホブスピンドル(b-軸)とホブシフト(y-軸)。すべてを交換歯車使用上の古い世代機は今交換によって電子ギアボックスのcncシステム。シングルヘッドホブまたはマルチヘッドホブ ことが利用高速ワイヤーカット放電加工.
2。短い伝送チェーン、良い剛性、高ベロシティ。マックス。ホブ回転速度は3000r/分、ワークテーブル回転速度缶速度まで500r/最小。
3。機械ベッド、列とワークテーブルを通じてfinite要素応力解析 .
4。可能でのドライまたはウェット切削。
5。設計独立した油圧ユニット、簡単設定-アップと操作
6。異なる潤滑点自動潤滑、チップ自動削除され、保存時間とより便利.
7。friendlyインタフェース、シンプルなに入力パラメータ.
主な技術仕様
| 説明 | パラメータ | |
| マックス。直径の工作物 | ミリメートル | 160 |
| マックス。モジュール | ミリメートル | 3 |
| マックス。ホブヘッドヘリカルアングル | ° | ± 45 |
マックス。速度のワークテーブル | rpm | 500 |
| スピードのスピンドル | rpm | 3000 |
| z軸急速送り速度 | ミリメートル/分 | 6500 |
| x軸急速送り速度 | ミリメートル/分 | 6500 |
| y軸急速送り速度 | ミリメートル/分 | 6500 |
| 距離からをホブセンターにワークテーブルセンター | ミリメートル | 15-215 |
| 距離からをホブセンターにワークテーブル表面 | ミリメートル | 150-450 |
| 距離から心押し台センターにワークテーブル表面 | ミリメートル | 350-670 |
| マックス。サイズのホブ(d * l) | ミリメートル | Φ80*140 |
| ホブシフト距離 | ミリメートル | 100 |
| 総モータ電源 | kw | 17.6 |
| 全体寸法 | ミリメートル | 2390*2110*2230 |
| 正味重量/総重量 | キロ | 3000/3500 |
包装&無料
内部のパッキング:プラスチック布
外のパッキング:木製ケース
