| 電圧: | 380 ボルト/50 ｈｚ | 原産地: | 中国(本土) | 銘柄: | kalibo | モデル番号: | YS3120CNC6 | 重量: | 14000/15500 キログラム | 力(W): | 25kw | タイプ: | ギヤ歯切り工具で切る機械 | CNCまたはない: | CNC | 条件: | 新しい | 認証: | ISO9001CE | 次元(L*W*H): | 510*250*230 センチ | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | マックス 。直径の工作物:: | 320 ミリメートル | マックス 。 モジュール:: | 8 ミリメートル | 電圧:: | 顧客の の requirment に従って | 技術文書:: | 英語 |
包装
| 包装: | 内部のパッキング: プラスチックcolth、 外のパッキング: 木製ケース |

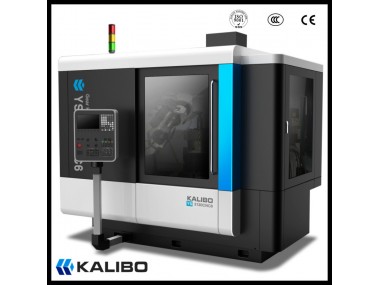

YS3120CNC6 MODEL GEAR HOBBING MACHINE Product Description
1.CNC axes: X+Y+Z+A+B+C
Standard CNC system: Fanuc
Optional CNC system : Siemens
Six axes controlled by CNC and multi-head hob utilized for high speed processing
2.Machine bed with honeycomb structure, column and rear column with doublewall structure to ensure high rigidity
3.Spindle motor transits to hob through high accuracy gapless helical gear pair to ensure high transmission precision and high rigidity of spindle
4.Worktable with high accuracy indexing helical gear pair, and gapless function to ensure accuracy of indexing
5.Different lubricating points automatic lubricated, chip automatic removed, save time and more convenient
Main technical specifications
| Description | Parameter | |
| Max. diameter of workpiece | mm | 200 |
| Max. module | mm | 6 |
| Max. helical angle | ° | ±45 |
| Max. speed of worktable | r/min | 200 |
| Speed of spindle | rpm | 100-1200 |
| Z axis rapid feed rate | mm/min | 5000 |
| X axis rapid feed rate | mm/min | 5000 |
| Y axis rapid feed rate | mm/min | 4000 |
| Distance from the hob center to worktable center | mm | 30-300 |
| Distance from the hob center to worktable surface | mm | 150*500 |
| Distance from the tailstock center to worktable surface | mm | 350-800 |
| Max. size of hob | mm | 160*230 |
| Hob shifting distance | mm | 200 |
| Main motor power | KW | 11 |
| Total motor power | KW | 25 |
| Overall dimension | mm | 5100*2500*2300 |
| Net weight/ Gross weight | KG | 14000/15500 |
Packaging & Shipping
Inner packing:Plastic cloth
Outer packing: Wooden case
