製品情報
| 原産地: | 台湾 | 銘柄: | Shining | モデル番号: | FB-M032SQ | 接触の数: | 1 - 10 | コンダクターのサイズ: | 11 - 20 AWG | タイプ: | ヒューズのブロック | ヒューズホルダ: | 端子 ヒューズブロック |
包装
| 包装: | 200pcs/14.2kgs/1ctn |
仕様

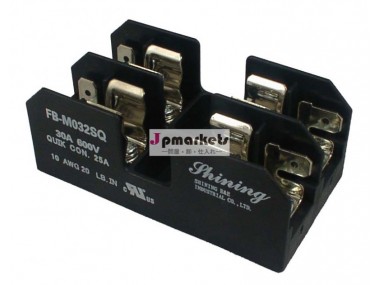

FB-M032SQ 30A 台湾 UL ネジ 端子 クイックコネクト ヒューズブロック
製品の説明
・商品番号: FB-M032SQ
・定格: 600V、30A、2P
・サイズ: 76.2x40.6x30.3mm (LxWxH)
・ネジサイズ: M5
・電線サイズ: AWG 22-10
・優れた難や耐衝撃性で UL94-V2 材料から成形
・に適した1038mm (13/32") ヒューズ
・を使用して設計 (2) screw terminal と (4) .250” quick-connect terminals 極当たり。
・パネル取付または標準 35mmdinレール取付け利用可能な。
・配電盤のパネルのための優れた、 コントロールコンソール、 小型モーター、 変圧器、 エアコン、 配電と同様のアプリケーション。
・UL and cUL recognized. File No. E300304
送料・包装・パッキング: 300pcs/ctn, N.W. :22.0kgs /carton
・ウェブページ: FB-M03xSQ Series 30A Midget Fuse Block

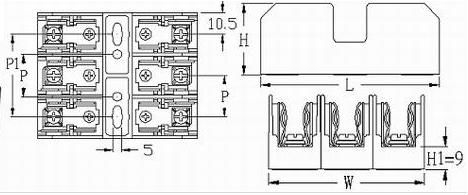

商品番号 | FB-M031SQ | FB-M032SQ | FB-M033SQ | |||||
仕様/寸法 | ||||||||
| 全長(L) [inch] | 3.000"( 76.2mm) | 3.000"( 76.2mm) | 3.000"( 76.2mm) | |||||
| 幅(W) [inch] | 0.827"( 21.0mm) | 1.598"( 40.6mm) | 2.370"( 60.2mm) | |||||
| 高さ(H) [inch] | 1.193"( 30.3mm) | 1.193"( 30.3mm) | 1.193"( 30.3mm) | |||||
| Ref. 高さ (H1) | 0.354"( 9.0mm) | 0.354"( 9.0mm) | 0.354"( 9.0mm) | |||||
| ピッチ(P) [inch] | 0.772"( 19.6mm) | 0.772"( 19.6mm) | 0.772"( 19.6mm) | |||||
| 取付位置( P) [inch] | N/A | 0.772"( 19.6mm) | 1.543"( 39.2mm) | |||||
| スクリュー | M5 | M5 | M5 | |||||
| 定格トルク | 20 in-lb | 20 in-lb | 20 in-lb | |||||
| 端末の種類 | Screw with Quick Connect | Screw with Quick Connect | Screw with Quick Connect | |||||
| 極 | 1 | 2 | 3 | |||||
| 電気的仕様 | ||||||||
| 定格電圧 | 600 V | 600 V | 600 V | |||||
| 定格電流 | 30 A | 30 A | 30 A | |||||
| ワイヤーサイズ(AWG) | ＃- 22 AWG | ＃- 22 AWG | ＃- 22 AWG | |||||
| ワイヤーサイズ [mm2] | 0.32~5.3mm2 | 0.32~5.3mm2 | 0.32~5.3mm2 | |||||
| 材料 | ||||||||
| 基材 | 熱可塑性 | 熱可塑性 | 熱可塑性 | |||||
| 色 | 黒 | 黒 | 黒 | |||||
| 難燃性グレード | UL 94V-0 | UL 94V-0, V-2 | UL 94V-0, V-2 | |||||
| 温度[oc] | 120oc | 120oc | 120oc | |||||
| クリップ | Tin-Plated Phosphor Bronze | Tin-Plated Phosphor Bronze | Tin-Plated Phosphor Bronze |
