製品情報
| 原産地: 台湾 | 銘柄: Shining | モデル番号: TD-015 |
| 接触の数: 1 - 10 | コンダクターのサイズ: 11 - 20 AWG | タイプ: ねじ |
| 端子台: ダブルレベル端子台 |
包装
| 包装: 1600pcs/N.W. :18.2kgs/カートン |

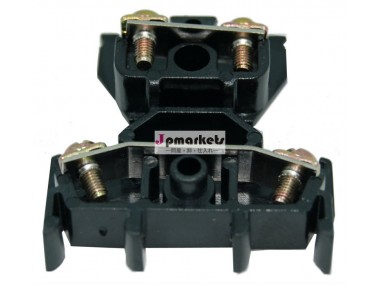

TD-015 ダブルレベル端子台
製品の説明・商品番号: TD-015
・定格: 600V、 15A
・サイズ: 40.5*40.0*40.0mm(L*W*H)、
・電線サイズ: 2.0mm2/14AWB
・ネジサイズ :M3
・優れた難や耐衝撃性で UL94-V2 材料から成形
・コンパクトで省スペース。バリアストリップに効果的な代替を要した。
・断面または1ピース構造。マルチポールアセンブリを形成しやすく、柔軟な。
・パネル取付または標準 35mm din レール取付け利用可能な
・マーキング紙片や保護カバーが用意されてい。
・配電盤のパネルのための優れた、 コントロールコンソール、 小型モーター、 変圧器、 エアコン、 配電と同様のアプリケーション。
送料・包装
・パッキング:200pcs/box、 1,200個/6箱/ N.W. :13.6kgs/カートン
・ウェブページ: TD dinレール取付けシリーズ二層端子台
商品番號 | TD-015 | TD-025 | TD シリーズ製品の写真 |
| 仕様 |
| ||
| 全長(L) mm | 8.5*n+32 | 10*n+32 | |
| Ref. 長さ(L1) mm | 8.5*n+16 | 10*n+18 | |
| ギャップ(A) mm | 7 | 8 | |
| ピッチ(B) mm | 8.5 | 10 | |
| Ref.(D) | 4.5 | 4.5 | |
| 幅(W) mm | 40 | 50 | |
| Ref.幅(W0) mm | 28 | 32 | |
| Ref.幅(W1) mm | 20 | 20 | |
| 高さ(H) mm | 40 | 50 | |
| ネジ(C) | M3 | M4 | |
| 定格トルク [N-m] | 0.5 | 1.2 | |
| 定格トルク [N-m] | 4.4 | 10.6 | |
| 極/ポジション (P) | Any (n: the Number of P) | ||
| 電気的仕様 | |||
| 定格電圧(V) | 600 | 600 | |
| 定格電流(A) | 15 | 25 | |
| ワイヤーサイズ [mm2] | 2.0mm2 | 6.0mm2 | |
| 電線サイズ [AWG] | 14AWG | AWG10 | |
| 材料 | |||
| 絶縁体材料 | PC | ||
| 色 | 黒( 白、 青、 赤、 茶色....) | ||
| 難燃性グレード | UL94V-2 (UL94V- 0) | ||
| 温度0c | -400C~+1100C( Max: +2200C) | ||
| 導体 | 真鍮、 ニッケルメッキ( 銅、 錫メッキ) | ||
| 付属品・部品 | ・マーカーストリップ紙透明カバーが付属し自由のためのプロダクト。 他の人はオプション。 | ||
| エンドプレート | TD-015EP | TD-025EP | |
| エンドクランプ | TA-002H、 TF-ECH | ||
| din レールマウント | TA-001A、 TA-001S ( 35mm Din レール) または TS-001( 25mm 広いレール) | ||
| 保護カバー | M-PCV-S015 | ||
| 透明カバー | M-CV-010 | ||
| 紙マーカーストリップ | M-MKS-010(- xxx: 長さ) | ||
| 取付ロッドはmm | M-MRD-010S(- xxx: 長さ) | ||
| 備考 | Ex: TD-015-04P( 4PアセンブリのTD- 015) | ||
