製品情報
| 原産地: 台湾 | 銘柄: Shining | モデル番号: TS-015 |
| 接触の数: 1 - 10 | コンダクターのサイズ: 11 - 20 AWG | タイプ: ねじ |
| 端子台: ネジ端子台 |
包装
| 包装: 2400pcs/N.W. :13.0kgs/カートン |

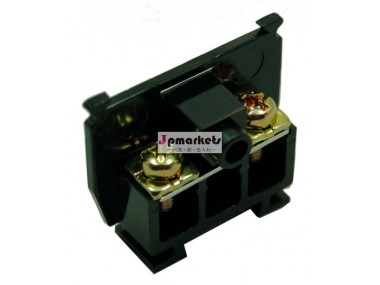

TS-015 カセット ネジ 端子台
製品の説明
・商品番号:TS-015
・定格:600V、 15A
・サイズ:25.2x28.024.02mm (長さx幅x高)
・ネジサイズ:M3
・電線サイズ: 2.5mm2 / AWG 14
・優れた難燃性と衝撃で UL94-V2 材料から成形
・断面又はワンピース構造。多重極アセンブリを形成する簡単で柔軟。
・パネル取付または標準 25mm din レール取付けが利用。
・配電盤のパネルのための優れた、 コントロールコンソール、 小型モーター、 変圧器、 エアコン、 配電と同様のアプリケーション。
送料・包装
・パッキング:200pcs/box、 3,200pcs/16box、 N.W. :17.3kgs/カートン
・ウェブページ: TSシリーズカセットdinレール端子台

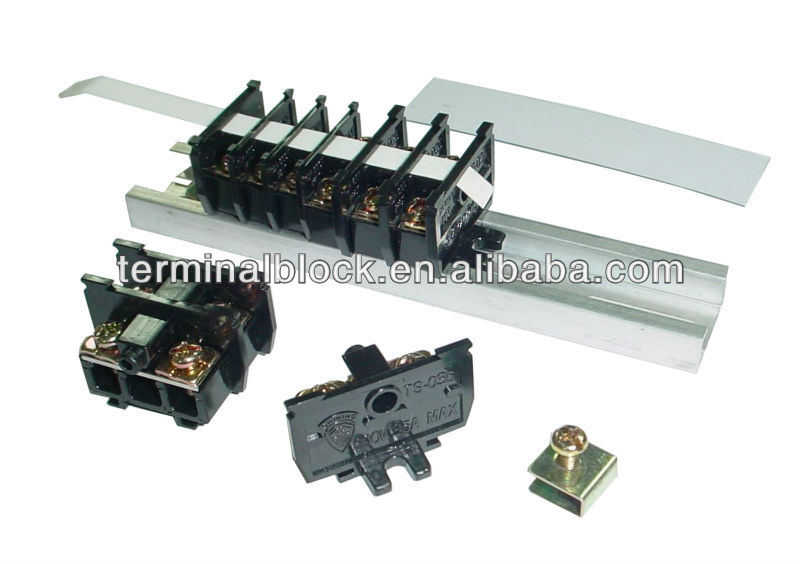

商品番号 | TS-015 | TS-025 | TS-035 | TS シリーズ写真 |
| 仕様/寸法 |
| |||
| 全長L mm | 8.7*n+16.5 | 10.7*n+17 | 13.0*n+17 | |
| Ref. 長さ L1 | 8.7*n+10 | 10.7*n+9.5 | 13.0*n+10 | |
| ギャップ A [mm] | 7 | 8 | 10 | |
| ピッチ B | 8.7 | 10.7 | 13.0 | |
| Ref.D [mm] | 4.5 | 4.5 | 4.5 | |
| 幅 W [mm] | 28 | 32 | 36 | |
| Ref. 幅W1 [mm] | 12 | 12 | 12 | |
高さ H [mm] | 24.2 | 24.2 | 24.2 | |
| スクリュー C | M3 | M4 | M4 | |
| 定格トルク [N-m] | 0.5 | 1.2 | 1.2 | |
| 定格トルク [in-lb] | 4.4 | 10.6 | 10.6 | |
| 極/ポジション(P) | 任意の( n: の数はP) | |||
| 電気的仕様 | ||||
| 定格電圧 [V] | 600 | |||
| 定格電流 [A] | 15 | 25 | 35 | |
| ワイヤーサイズ [mm2] | 2.5mm2 | 6.0mm2 | 10mm2 | |
| 電線サイズ [AWG] | 14 AWG | AWG10 | 8AWG | |
| 材料 | ||||
| 絶縁体材料 | PC | |||
| 色 | 黒( 白、 青、 赤、 茶色...) | |||
| 難燃性グレード | UL94V-2( UL94V- 0) | |||
| 温度0c | -400C~+1100C( Max: +2200C) | |||
| 導体 | 真鍮、 ニッケルメッキ( 銅、 錫メッキ) | |||
| 付属品・部品 | 製品の透明カバーと紙タグは無料です。その他はオプションです。 | |||
| エンドプレート | TS-015EP | TS-025EP | TS-035EP | |
| エンドクランプ | TS-0021,TS-002 | |||
| dinレールマウント | TS-001(25mm広いレール) | |||
| 保護カバー | M-PCV-S015 | M-PCV-S025 | M-PVC-A010 | |
| 透明カバー | M-CV-010 | |||
| 紙マーカーストリップ | M-MKS-010(- xxx: 長さ) | |||
| 取付ロッドは [mm] | M-MRD-010S(- xxx: 長さ) | |||
| 備考 | TS-025-06P( 6極アセンブリの TS- 025) | |||
