製品情報
| 原産地: 中国(本土) | 銘柄: hoteam | モデル番号: Htqf3/4l-0.4/30a |
| モデル: Htqf3l-0.4/xxar | 配線方法: 三相3つのライン | 定格電圧: 400v |
| 定格周波数: 50/60hz | 容量: 30a-100a | キャビネット: 19インチ標準ラック型または壁マウント方式 |
| インストール: ラックまたは壁面マウント | 寸法: 440*630*176 | 保護レベル: Ip3x( カスタマイズ可能) |
| フィルター能力: 以上97％ |
包装
| 包装: 燻蒸から無料木製ケース |
仕様

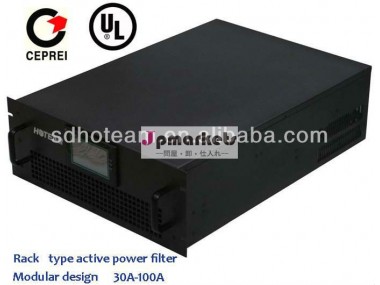

アクティブパワーフィルタ正しい不平衡負荷力率は補う3マルチレベル小型インバータトポロジー、 ラックタイプ
アクティブパワーフィルタ
技術的優位性
高調波が選ぶことができる一定数を補償する
高調波、 無効電力、 アンバランス負荷3補償モード
作業効率> 97％、 低電力損失
二重dsp・雄牛; マルチレベル3インバータトポロジー
モジュラー設計、 安全性と安定性
4.3- インチのタッチスクリーン液晶モニターユニット
小さなサイズ、 ラック/壁マウント用、 スペースを節約する
モデル
Htqf3l-0.4/xxar3p3l Htqf4l-0.4/xxar3p4l | ||
モデル | 30a | 50a |
配線方法 | 三相3つのライン | |
定格電圧。 v | 400。。。。- 20/+15% | |
定格周波数。 hz | 50/60 | |
補償電流定格。、 | 30 | 50 |
kvar補償容量の評価 | 20 | 33 |
重量kg | 28 | 28 |
キャビネット | 19インチ標準ラック型または壁マウント方式 | |
インストール | ラックまたは壁面マウント | |
寸法( width*depth*heightmm) | 440*630*176 | |
電流検出方法 | ソース電流検出/負荷電流検出。 オプション( ご注文の際に明記) | |
色 | 黒ral9004( カスタマイズ可能) | |
保護レベル | Ip3x( カスタマイズ可能) | |
ラインに方法 | アップまたはバック | |
技術的なパラメータ
モデル | Htqf。 3l-0.4/xxar3p3l | Htqf。 4l-0.4/xxar3p4l |
配線 | 33相ライン | 3相4線 |
特徴 | ||
| システムにも適用され3p3l、 フィルターは中で接続されている電源の三相グリッド、 それは、 適している電力システムに中性線の有無にかかわらず、 フィルタリングすることができそれなし- ゼロ周波数の高調波、 無効電力を補償と位相アンバランス。。 | システムにも適用され3p4l、 フィルタリングすることができハーモニック相と中性線を介して、 零相高調波が含まれます |
シングル補償電流 | 30a | 30a |
50a | 50a | |
入力 | ||
電圧 | 400v。。。。。- 20/+15% | 400v。。。。。- 20/+15% |
周波数 | 50/60hz& plusmn; 5％ | 50/60hz& plusmn; 5％ |
性能指標
| ||
フィルター能力 | 以上97％ | 以上97％ |
フィルターレンジ | 2~50th | 2~50th |
フィルター効果セット | それぞれ設定され高調波分離することができ | それぞれ設定され高調波分離することができ |
応答時間 | 過渡応答< 0.1ms、 完全な応答< 20msの | 過渡応答< 0.1ms、 完全な応答< 20msの |
中性線の補償する能力 | - | rms電流を3度ライン |
無効電力補償 | 力率の範囲を設定するには静電容量式0.6inductive0.6から | 力率の範囲を設定するには静電容量式0.6inductive0.6から |
バランス補償 | プログラム可能なパワーバランス | プログラマブルバランスパワーの位相と相または相と中性線 |
特殊な技術 | マルチレベル3トポロジ、 高効率、 損失電力損失 | マルチレベル3トポロジ、 高効率、 損失電力損失 |
過負荷保護 | 自動電流制限100％ときに定格出力 | 自動電流制限100％ときに定格出力 |
電力損失 | ・ル; 3％定格補償容量 | ・ル; 3％定格補償容量 |
ct要件 | 3セット、 マグニチュード0.2以上、 二次5a | 3セット、 マグニチュード0.2以上、 二次5a |
電流検出手段 | ソースや負荷電流検出電流検出 | ソースや負荷電流検出電流検出 |
