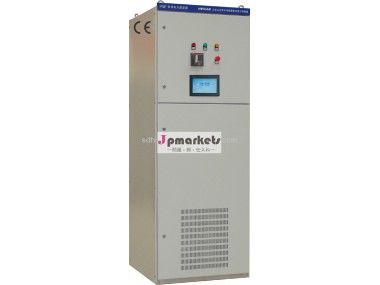

モデル

Htqf/3l-0.4/xxxa  3p3l

Htqf/4l-0.4/xxxa  3p4l

特徴

システムにも適用され3p3l

システムにも適用され3p4l、 ニュートラルを実現することができラインフィルタ

各キャビネットの補償電流

30a

30a

50a

50a

75a

75a

100a

100a

150a

150a

200a

200a

250a

250a

300a

300a

400a

400a

500a

600a

入力

電圧

400& mdash; 15/+10%

400& mdash; 15+10%

周波数

50/60hz& plusmn; 5％

50/60hz& plusmn; 5％

性能指標

フィルター能力

97％以上にすることができ

97％以上にすることができ

フィルターレンジ

2~50番目の高調波

2~50番目の高調波

応答時間

過渡応答< 0.1ms、

完全な応答< 20msの

過渡応答< 0.1ms、

完全な応答< 20msの

中性線の補償する能力

—

rms電流を3度ライン

無効電力補償

力率の範囲を設定するには静電容量式0.6inductive0.6から

力率の範囲を設定するには静電容量式0.6inductive0.6から

バランス補償

プログラム可能なパワーバランス

プログラマブルバランスパワーの位相と相または相と中性線

過負荷保護

自動電流制限100％ときに定格出力

自動電流制限100％ときに定格出力

電力損失

・ル; 3％定格補償容量

・ル; 3％定格補償容量

ct要件

3セット,マグニチュード0.2以上,二次5a

3セット,マグニチュード0.2以上,二次5a

電流検出手段

ソースや負荷電流検出電流検出

ソースや負荷電流検出電流検出

ディスプレイとインターフェイス

言語

英語/中国の

英語/中国の

ボタンを操作する

/スタートストップ,リセット,メニュー,を確認,ファンクションキー変動など

/スタートストップ,リセット,メニュー,を確認,ファンクションキー変動など

インジケータライト

緑:正常な動作

緑:正常な動作

オレンジ:過電流/過負荷運転

オレンジ:過電流/過負荷運転

赤:機械の停止またはアラーム

赤:機械の停止またはアラーム

通信インタフェース

Rs& mdash; 485

Rs& mdash; 485

通信プロトコル

Modbus( rtu)

Modbus( rtu)

桁i/o

4デジタル入力,デジタル目覚まし2

4デジタル入力,デジタル目覚まし2

構成

単位操作

を可能

を可能

並列運転

最大で10セット

最大で10セット

ip

ip3x、(より高いip連絡plsはメーカーである)

ip3x、(より高いip連絡plsはメーカーである)

色

Ral7035( ライトグレー)、カスタマイズすることができ、 用途に応じて要件

Ral7035( ライトグレー),カスタマイズすることができ、 用途に応じて要件

環境条件

温度

— 10~40・度; c

— 10~40・度; c

保管温度

— 25~55・度; c

— 25~55・度; c

相対湿度

最大95％rh(結露しない)

最大95％rh(結露しない)

高度

1000m

1000m

主な用途

大きな容量負荷、 工業用に適してい、 そのような整流器、 周波数変換器、 ups、 場合炉、 rc炉のように、。

商業ビルに適している、 そのような省エネランプ、 コンピュータ、 upsとなるように3製品かもしれないrd高調波。
