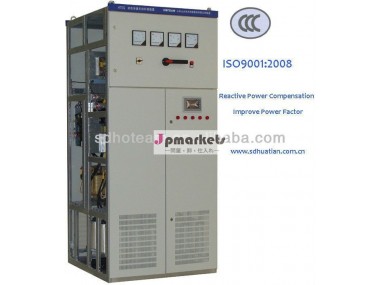

製品情報
原産地: 中国(本土) | 銘柄: hoteam | モデル番号: hteq |
補償容量の評価: 100~2400kvar | 応答時間: 20ms~30s | 力率: 0.85~1.0 |
ノイズ: <60デシベル | 外形寸法mm: 10001000x2200 |
包装
包装: 木製ケース |
動作原理それは検出素子によって構成される、 主制御部、 スイッチングの実行ユニット、 チューンコンデンサバンクと人間- コンピュータのインターフェイス。 検出素子の瞬時値を検出しシステムの電圧と電流をリアルタイムに。 それはまたそのような反応性制御パラメータを算出するパワー、 電圧と電流。 主制御部裁判官ロジックと制御コマンドを与える。 それ切り替えになり実行ユニット·スイッチ受動電源フィルタを補償する、 負荷の高調波およびパッシブ電源。主制御部は、 ゼロトランジション検出した制御システムをリアルタイムに。 ことを確認しそれコンデンサバンクにゼロに入れられるでしょう遷移過程と自動的に電源オフにゼロ電流。 スイッチングプロセスの間に通過して不安定化なしで避ける突入電流宿便とサービスの過電圧。 そう動的補償をリアルタイムには、 の電気的ストレスの宿便が低減されるサイリスタとコンデンサ。 機器・rsquo; の信頼性とサービング時間が非常に増加し。
特徴的な1。 mpuは、 テストとコントロールセンター。 それが検出され負荷に無効電力をリアルタイムに、 高速の補償容量を計算し、 裁判官・ロジックコントロールに応じてプリインストールスイッチング。2。 非接触高速開閉装置を採用サイリスタで作られた、 迅速な対応、 高い信頼性、 長いサービス時間3。 オートマトンの追跡装置は常にコンデンサバンクを切り替えたときにシステムはゼロトランジション、 一時的な時間は非常に短い、 動的補償を実施していで無効電力の高速4。 突入電流の影響なしの過程でコンデンサをスイッチング、 サービスの過電圧なし、 少し不安定化スイッチング、 小さなコンデンサバンク減衰、 低エラーレート。5。 アクティブレスポンス20ミリ秒の時間よりも短くなって、 力率が高くなっで0.95動的補償、 狩猟を阻害する電圧によって引き起こされる反応性変化6。 が含まれてい高調波- 抑制されて原子炉内部、 応力が小さいコンデンサ、 拡大し、 高調波共振危険なし、 流通システムにおける安定して動作の含有量が高いと高調波7。 コンデンサバンク切替コントローラーサイクルコードと作業方法を採用してい、 急速にかつ正確なスイッチ、 ストレスを減らすコンデンサ、 増加コンデンサ・rsquo; のサービス時間8。 スプリット相能動的補償を実装する、 に適していアンバランス衝撃荷重の様々な種類9。 コンデンサ切替しきい値と応答時間プログラムすることができ、 自動切替制御の間の変換と手動切替制御、 簡単にデバッグしてテスト、 広い適用性。10。マルチハードウェアとソフトウェア抗- 干渉対策、 高い抗- 干渉能力、 安定して働く11。マルチハードウェア保護そのような自己- テスト機能、 過電圧保護、 過電流保護に安定して動作する機器を確認12。システムを検出電圧、 電流、 アクティブ、 前に反応性と力率/補正後自動的に13。デジタル制御とパラメータのインストールする、 中国のディスプレイlcd、 rs485インターフェイス、 標準modbus通信契約、 コンピュータのリモート監視、 履歴記録機能14。マルチモジュール並列操作し、 単にインストールし、 デバッグ、 便利に維持する主な技術パラメータ
アイテム | インデックス |
定格容量補償 | Kvar2400100- |
主電源の電圧 | 三相380v/690v& plusmn; 15% |
の電源周波数の | 50/60hz& plusmn; 2% |
力率 | 0.85~1.0( それ設計することができる) |
応答時間 | 20msの& mdash; それによって選ぶことができる30代が必要とする |
電力損失 | 全負荷< 1.5%補償容量の評価 |
ノイズ | ・ル; 60デシベル |
保護機能 | 異常電圧保護; 過負荷制限; システムエラー保護; 過熱保護システム |
外形寸法mm | 1000・回; 1000・回; 標準2200mnsマシンのキャビネット・回; n |
保管温度 | -40~85・度; c |
適温 | -25~55・度; c |
相対湿度 | ・ル; 95%、 結露しない |
高度 | 高い高度で定格容量を減らす |
