製品情報

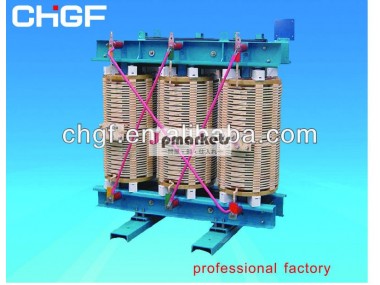

| 原産地: 中国(本土) | 銘柄: Guangfa | モデル番号: SG10-B |
| 使用法: 力 | 段階: 3 | コイルの構造: 円環形状 |
| コイル数: 複式アパートの巻上げ | 証明書: ISO9001: 2000年 | 銘柄: Guangfa |
| 型式番号: SG (B) (Z) 10 |
包装
| 包装: 輸出stardarnd木箱 |
仕様
1,2000認証: 2,から変圧器を作り出す1995年年間3,oemを行うことができ
技術データsg10変圧器:
1.定格容量: 30~2500kva
2.hv定格: 3~15kv
3.高短い- 回路耐性能力
低損失
低部分放電
低ノイズ
高い機械的強度
簡単なインストール
メンテナンスフリー
4.製品規格: gb6450-1986、 gb/t10228t1997、 gb/t17211-1998
Gb1094.3- 2003、 gb4208-1993、 gb/t10008-1999、 jb/t56009-1998
5.は標高千メートル以上インストールできませんでした; 環境温度がなければなりません40未満
6.炎- 証拠; 爆発- 証拠; 無汚染周辺
中のパラメータテーブル:
モデル | 電圧の組み合わせ | 接続 シンボル | ノー- 負荷損( w) | -に関する負荷損( w) 154 | -に関する負荷損( w) 75 | ノー- 負荷 電流% | シャツ- 回路インピーダンス % | ||
Hv( kv) | タッピング範囲 | Lv( kv) | |||||||
Sg10-100/10 | 3 5.5 6 6.3 6.6 10 10.5 11 15 | ± 5％ ± 2x2.5% | 0.4 | yyn0 dyn11 | 400 | 1880 | 1530 | 0.8 | 4 |
Sg10-160/10 | 540 | 255 | 2080 | 0.8 | |||||
Sg10-200/10 | 620 | 3100 | 2530 | 0.8 | |||||
Sg10-250/10 | 720 | 3600 | 2940 | 0.7 | |||||
Sg10-315/10 | 880 | 4600 | 3750 | 0.7 | |||||
Sg10-400/10 | 970 | 5400 | 4400 | 0.6 | |||||
Sg10-500/10 | 1160 | 6600 | 5380 | 0.6 | |||||
Sg10-630/10 | 1290 | 7900 | 6440 | 0.6 | 6 | ||||
Sg10-800/10 | 1520 | 9500 | 7750 | 0.5 | |||||
Sg10-1000/10 | 1760 | 11400 | 9300 | 0.5 | |||||
Sg10-1250/10 | 2080 | 12500 | 10190 | 0.5 | |||||
Sg10-1600/10 | 2440 | 13900 | 11340 | 0.5 | |||||
Sg10-2000/10 | 3320 | 17500 | 14270 | 0.4 | |||||
Sg10-2500/10 | 4000 | 30300 | 16550 | 0.4 | |||||
注: 我々が設計、 製造、 特殊な顧客の要件などの変圧器。 命令をご注文: 1.製品モデル; 2.定格容量; 3.電圧範囲; 4.規制の範囲; 5.周波数; 6.接続シンボル; 7.特殊変圧器のための技術的要件。 | |||||||||
