製品情報

原産地: 中国(本土)	銘柄: guangfa	モデル番号: CJX2
電気のタイプ: AC	主要な回路の評価の電圧: 690v	主要な回路の評価の流れ: 95a
製品名: CJX2 AC接触器	タイプ名前: AC	認識の証明書: ISO9001: 2000年 CCC

包装

包装: 発泡スチロールの梱包用外で包まれた製品、 再びで埋め紙カートンのパッキング

仕様

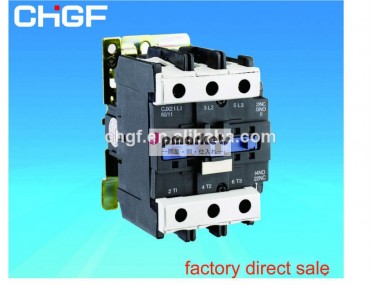

製品名: CJX2 AC接触器力接触器のabbの接触器2の棒の接触器

導入



cjx2acコンタクタ

モデルcjx2acコンタクタ:

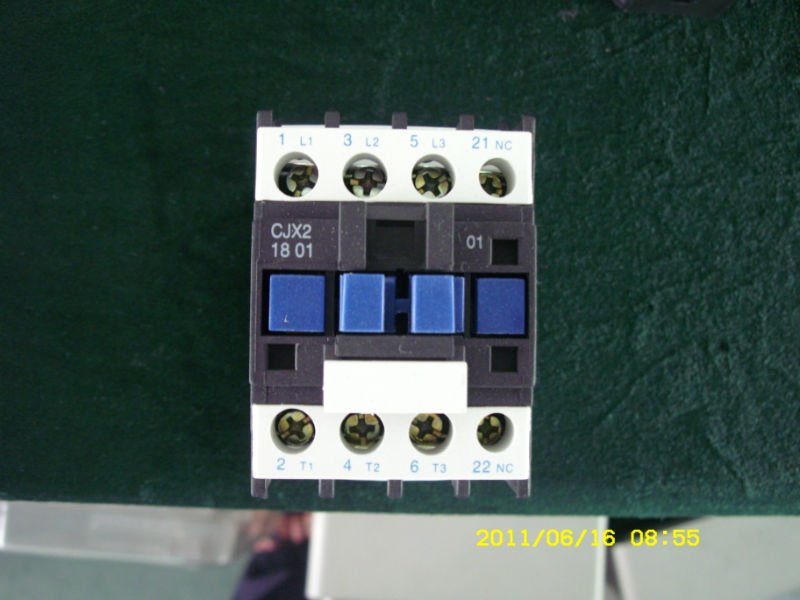

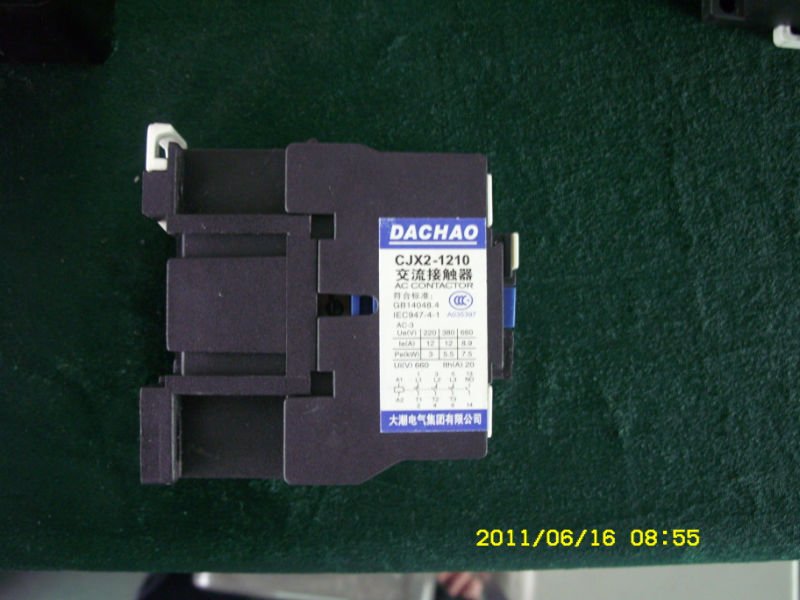

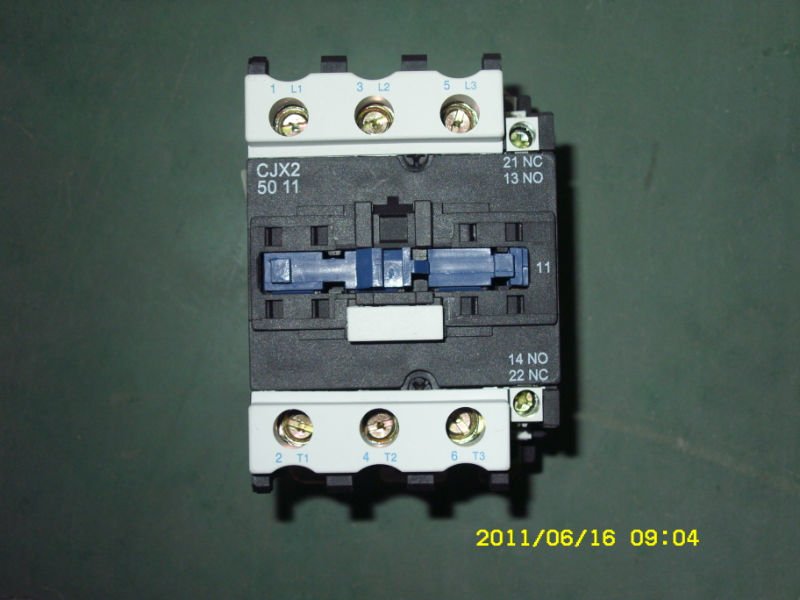

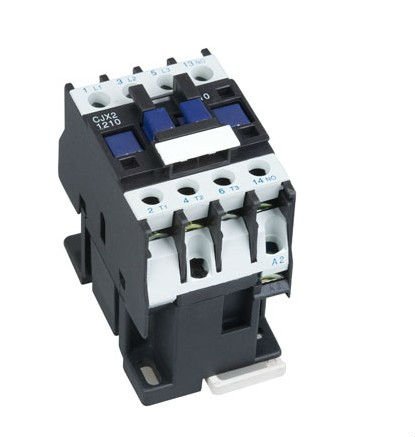

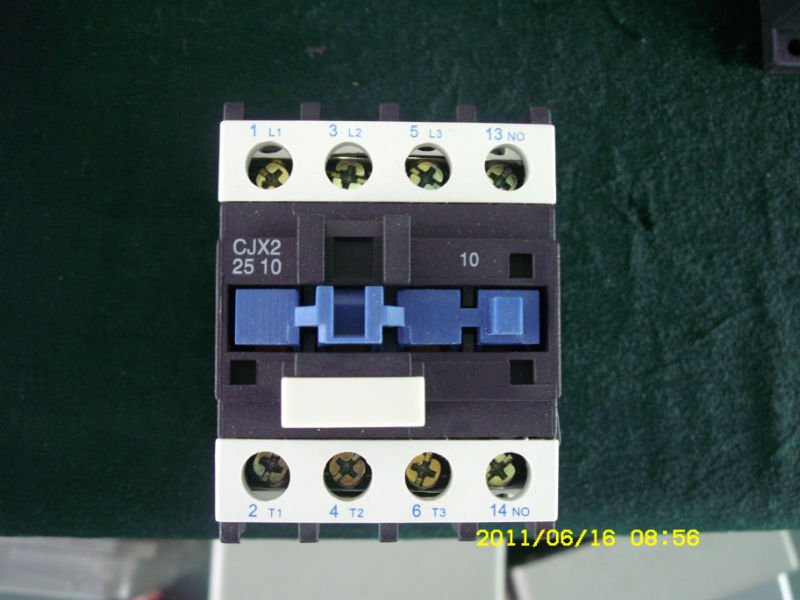

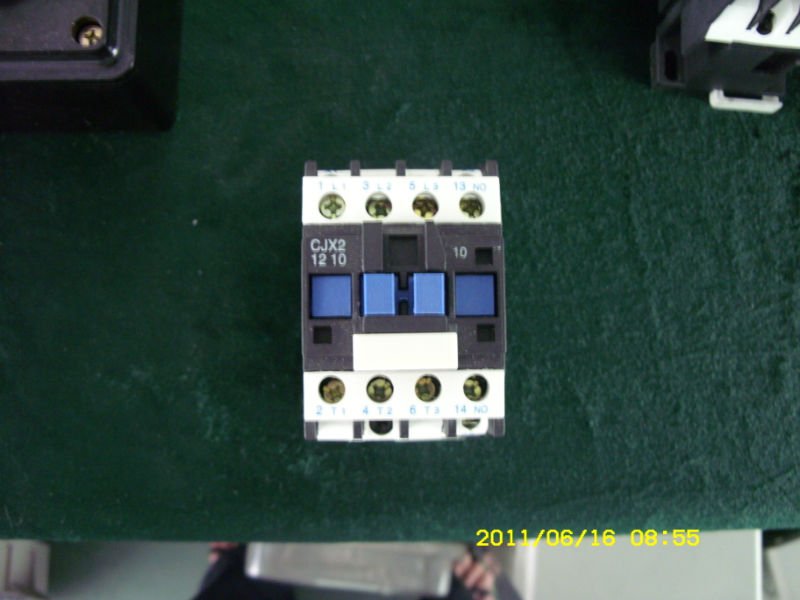

Cjx2-0910、 cjx2-0901、 cjx2-1210、 cjx2-1201、 cjx2-1810、 cjx2-1801、 cjx2-2510、 cjx2-2501、 cjx2-3210、 cjx2-3201、 cjx2-4011、 cjx2-5011、 cjx2- 6511、 cjx2-8011、 cjx2-9511。

意味cjx2acコンタクタタイプ:

Cjx2-

Cj- acコンタクタ

X- 小さな

2-- デザインシリアル番号

使用するときに定格電圧ac-3カテゴリ380vの定格電流

によって、 連動で機械的なn( 逆転コンタクタ)

ノーマルオープン補助連絡先の電話番号

ノーマルクローズの数を補助接点

労働条件cjx2acコンタクタ:

高度: 外気温度を超えることはありません、 設置場所、 2000メートルの標高。

周囲の空気温度が最大+40・度; c、 と平均を超えることはありません24h+35・度; c、 外気温度が- 5制限・度; c。

汚染度cjx2acコンタクタ: 3;

設置カテゴリcjx2acコンタクタ: iiiクラス;

設置条件cjx2acコンタクタ:、 取付け面と垂直勾配がより大きくありません& plusmn; 5・度;。

主な技術パラメータcjx2acコンタクタ:

定格絶縁電圧: 660v





Cjx2acコンタクタ寸法( l・回; w・回; h):

〜cjx2-0918:73・回; 47・回; 82

Cjx2-25: 83・回; 58・回; 96

Cjx2-32: 83・回; 58・回; 101

〜cjx2-4065:128・回; 79・回; 116

〜cjx2-8095:128・回; 79・回; 128



Cjx2acコンタクタ取付寸法( 長さ・回; 幅・回; 直径):

〜〜60cjx2-0918:50・回; 35・回; 2- ・φ; 4.5; または35ミリメートルレール取付

〜〜60cjx2-2532:50・回; 40・回; 2- ・φ; 4.5; または35ミリメートルレール取付

〜〜110cjx2-4095:100・回; 40・回; 2- ・φ; 6.5; または75ミリメートルレール取付





ype		Cjx2-09	Cjx2-12	Cjx2-18	Cjx2-25	Cjx2-32	Cjx2-40	Cjx2-50	Cjx2-65	Cjx2-80	Cjx2-95
定格動作電流( a)	ac3	9	12	18	25	32	40	50	65	80	95
	ac4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Ac3容量の三つの- 相かご- ケージモータac3( キロワット)	220/230v	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400v	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	440v	4	5.5	9	11	15	22	30	37	45	45
	500v	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690v	5.5	7.5	10	15	18.5	30	33	37	45	45
定格熱電流( a)		20	20	32	40	50	60	80	80	125	125
電気的寿命	ac4x104	20	20- 15	20-7	15-7	15-7	10から7	7	7-6	7-5	7-5
	ac3x106	2	2	2	2	2	2	2	1.6	1.6	1.6
機械的なlifex106		20	20	20	20	20	20	50	20	10	10
コンタクトの数		3p+no
		3p+nc
マッチした補助接点タイプ		La1- dn02( 2nc)、 la1- dn11( 1no+nc)、 la1- dn20( 2no)、 la1- dn22( 2no+2nc)、 la1- dn40( 4no、 la1- dn04(4nc)、 la1- dn13( 1no+3nc)、 la1- dn31( 3no+1nc)
マッチした時間遅延補助接点タイプ		電源投入後の時間遅延: la2- dt0( 0.1- 3s)、 la2- dt2( 0.130代-)、 la2- dt4( 10から180s)、 電源オフ後に時間遅延: la3- dr0( 0.1- 3s)、 la3- dr2( 0.130代-)、 la3- dr4( 10から180s)
