製品情報

原産地: 中国(本土)	銘柄: guangfa	モデル番号: S9-m
使用法: ディストリビューション	段階: 3	コイルの構造: 円環形状
コイル数: 単巻変圧器

包装

包装: 標準的な輸出木製ケース

仕様

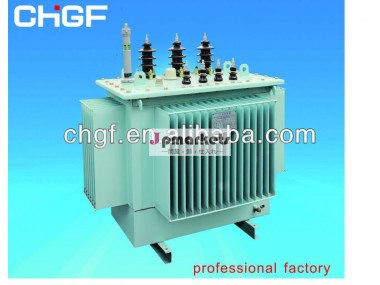

変圧器油漬配電変圧器s11-ms11- m- 30kva~2500kva/10kv: 2000



主な技術データ:変圧器s11- m- 30kva~2500kvar/10kv1.周波数: 60hzまたは50hz

2.hv定格: 35kvまで

3.方法レギュレータ: オフ- 回路は- タップを変えること- またはオン- ロード- タップを変えること-

4.冷却方式: オナンまたはonaf

5.条件を使用して通常の: 屋外や屋内

6.は標高千メートル以上インストールできませんでした

7.環境温度:

。最高気温: +40度摂氏

。日平均気温最高: +30度摂氏

。毎年最高平均気温: +20度摂氏

。最低屋外の温度: 摂氏- 25度



主な特徴:

1.巻数均等に配布、 高い機械的強度、 強い突発短い- 回路

ベアリング機能。

2.アクティブな部分( コアと巻線組立) を採用してい堅牢性の尺度と使用のロックナット、

耐えることができる輸送中の揺れに。

3.真空中で乾燥した巻線とコア; 真空含浸濾過・オイルを使用して

内の湿度を作るテクニック最低であることがボックス。

4.タンクの使用ている段ボールのスライスを機能を呼吸volを補償するために。 の変化

オイルは温度によって引き起こされる。 ので、 変圧器の高さを低減しないオイルコンサ。

5.段ボールスライスオイル連絡から外を分離してい。 ので、 それを防ぎ酸素、 から水

断熱材を作るために箱に入る能力変造。

6.先進的なデザインと合理的な構造、 小さなサイズ、 軽量、 簡単

インストール、 および良好な経済パフォーマンス。

7.に強い能力を変更する、 低損失とノイズ。

8.完全密封された、 温度計付及び圧力逃がし装置。

9.過酷な環境下で実行することができ、 冶金、 landificationように。

10。 製品規格:

Gb1094.1~2- 1996年

Bg1094.3~5- 2003

Bg/t6451-1999

中のパラメータテーブル:

定格容量( kva)	電圧の組み合わせ			接続 シンボル	ノー- 負荷損( w)	-に関する負荷損( w) 75	ノー- 負荷 電流%	シャツ- 回路インピーダンス %
	Hv( kv)	タッピング範囲	Lv( kv)
30	6 6.3 10 10.5 11	± 5％ ± 2x2.5%	0.4	yyn0 dyn11	100	600	0.80	4
50					130	870	0.75
63					150	1040	0.70
80					180	1250	0.70
100					200	1500	0.65
125					240	1800	0.65
160					270	2200	0.60
200					330	2600	0.60
250					400	3050	0.50
315					480	3650	0.45
400					570	4300	0.40
500					680	5100	0.40
630					810	6200	0.40	4.5
800					980	7500	0.40
1000					1150	10300	0.30
1250					1360	12000	0.30
1600					1640	14500	0.30
注: 我々が設計、 製造、 特殊な顧客の要件などの変圧器。 命令をご注文: 1.製品モデル; 2.定格容量; 3.電圧範囲; 4.規制の範囲; 5.周波数; 6.接続シンボル; 7.特殊変圧器のための技術的要件。
