力: | 機械式 | 原産地: | 中国(本土) | 銘柄: | teyun | 条件: | 新しい | モデル番号: | W11Y-12x2500 | 原料: | シート/版の圧延 | 機械タイプ: | 機械を形作るロール | 余分サービス: | 機械加工 | オートメーション: | 自動 | 認証: | ISOの9001:2000 | 処理される材料/金属: | 炭素鋼 | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | 色: | ユーザー定義 | 品質: | 高品質 | 操作: | 油圧 | パッキング: | 木製梱包 | 正確で、: | 高正確で、 | 配信: | 時間通りに | 結果: | プラスチック変形 | ノイズ: | 低ノイズ | 構造: | 対称性 | 手渡し: | 簡単にハンドル |
包装
包装: | 木製梱包または裸梱包 |

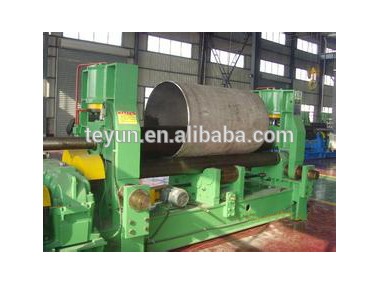

油圧3ローラーcnc板圧延機
仕様
1. ce、iso、cqc認証
2. bosch油圧システム
3. highパフォーマンス
4. high品質で良い価格
5. easy操作
説明
1. the機能の油圧プレートローリングマシン: |
-をマシン広く石油、化学業界、セメント、ボイラー、造船、航空、水利、送電塔と他の機械と機器。その動作原理は回転曲げ変形。
- をシリンダー圧延することが、を含むが予め曲げの両端、送りをプレートフォワードを通してロールスロイス、ワンタイムのみ。をオペレータべき見つける一つだけ位置のための各側ロール、を取得する部分完成。永久潤滑技術(軸受寿命期間なしで給油)。
2. the全体構造の油圧プレートローリングマシン: |
-完全にヨーロッパデザイン、合理化探して、フレームの私たちのマシンは製造、溶接鋼管(st-)。ロールシャフト、材料とベアリング使用で生産はヨーロッパ品質。またはトルク制限のマシンは非常に高い。nc再生とcncグラフィック制御システムは利用可能としてオプションアクセサリー。
- を主な構造の機器が含まれアッパーローラー、下部ローラと水平移動機構、サポート機構、メインドライブ機構、低迷システム、左と右マシンフレーム、シャーシとバランス機構、油圧と電気制御システム。
-それは優れた真円度、おかげで遊星動きのサイドロールスロイス(accurlパテント)、移動それらにセンターのマシン(タイトなジオメトリ利用可能)、に比べて傾斜リニアガイドの他のブランド、を特に大直径、移動遠くから中央ロールとを板クランプ. clamping圧力は調整可能(無存在横滑り、生産性は80%よりも3ローラープレートローリングマシン)。
3. the機能の油圧プレートローリングマシン: |
- 高精度予め曲げ、自由にセットアップを幅のプレート。アッパーローラープレスをカバープレートエンドキャップため予め曲げ。
- アッパーローラーが好きドラムでコラボレーションのキャリアローラー許可証継続的な曲げの任意の厚さのプレート。
-安全な作業、固定二つダウンローラー、アッパーローラーは水平と垂直の動き、とをプレート移動しない中アッパーローラー移動。
-一体構造、便利に移動を全体機としてマシンはhardy下パン。不要にアンカーボルト。
- 異なる使用は、異なる制御方法、同様に数値制御と下記数値制御。
-を通じて独占技術、accurl開発することができコーンとして簡単に競争力のあるマシンが開発cylinders.とそれを排除瘢痕化に表面のシェルまたはロールとも排除、ほとんどの場合、を必要性用研削を積層(bullnosing)にマイナー直径エッジ。
4. cnc制御システム: |
-それは制御、でエントリーレベル、をによるユーザーフレンドリーなcnc、にロール部品で自動モード。より強力なdavi cncs (最も進んで業界、するまでそれらによって選択nasa)、は自己プログラマブル、を必要とせず経験豊富な事業者。
- hmi (ヒューマンマシンインターフェース)、インテリジェント操作。自己補償、単一の操作、高効率、安全で便利。
- 多くのモデルのための選択、経済数値制御モデル、tc数値制御。
5。主要部品の製造プロセス: |
- 作業ローラー:鋳鋼インゴット(化学組成分析):チェックパフォーマンス-鍛造モルタルの鍛造アニーリング-ut欠陥の荒(機械的試験)-熱処理(焼入れ焼戻し)-ut欠陥-半仕上げ-仕上げ-mt。
- 大鍛造:シリンダボディ、ギア、ギアシャフト鍛造モルタルの表面検査の荒-ut欠陥-ut探傷器熱処理-仕上げ半仕上げ-富士山。溶接構造:ラック、シャーシ、ホイールボックス。
- プレートに工場(化学組成分析、機械的特性試験)-前処理のため板金切断-溶接-シームutまたはrt欠陥-アニーリング処理の荒-仕上げ-振動destressingのホットブラストの仕上げ
6. configurationの油圧プレート圧延機は次の: |
- メイン電源:シーメンス電気ドイツ製
- メイン電子要素:シュナイダーフランス製;
- 車軸:複列自動調心bearingfromドイツ
- メインモーター:シーメンス電気ドイツ製
-プログラマブルロジックコントローラplc:オムロン製品から日本
-油圧システム:ボッシュ-レックスロスメイドingermany
- ギアポンプ:中国製台湾;
- 作業ローラー:材料の作業ローラーで42 crmo合金鋼。
- デジタル表示システム:タッチスクリーン用デルタ
- トランスデューサ:オムロン、日本製
-自動潤滑システム:中日ジョイント、持ってブロック
技術的パラメータ
modle | マックスローリング厚さ | マックスローリング幅 | プレート収量制限 | ローリング速度 | 最小大腸菌読み込ま直径 | アッパーシャフト径 | 下シャフト径 | 二つの下限シャフトcerter距離 | メインモータ | 油圧モータ |
(ミリメートル) | (ミリメートル) | (mpa) | (m/最小) | (ミリメートル) | (ミリメートル) | (ミリメートル) | (ミリメートル) | (kw) | (kw) | |
W11Y-30 ×2000 | 30 | 2000 | 245 | 4 | 1200 | 360 | 290 | 480 | 22 | 7.5 |
W11Y-25 ×2500 | 25 | 2500 | 245 | 4 | 1200 | 370 | 300 | 480 | 22 | 7.5 |
W11Y-30 ×2500 | 30 | 2500 | 245 | 4 | 1200 | 420 | 360 | 550 | 30 | 11 |
W11Y-25 ×3000 | 25 | 3000 | 245 | 4 | 1200 | 430 | 370 | 550 | 30 | 11 |
W11Y-30 ×3000 | 30 | 3000 | 245 | 4 | 1200 | 450 | 390 | 600 | 30 | 11 |
W11Y-40 ×2500 | 40 | 2500 | 245 | 3.5 | 1400 | 500 | 400 | 600 | 37 | 15 |
W11Y-40 ×3000 | 40 | 3000 | 245 | 3.5 | 1600 | 540 | 440 | 600 | 45 | 18.5 |
W11Y-50 ×3000 | 50 | 3000 | 245 | 3.5 | 2000 | 580 | 480 | 750 | 55 | 22 |
W11Y-60 ×3000 | 60 | 3000 | 245 | 3.5 | 2400 | 660 | 560 | 800 | 75 | 30 |
W11Y-70 ×3000 | 70 | 3000 | 245 | 3.5 | 2800 | 710 | 620 | 850 | 90 | 37 |
W11Y-80 ×3000 | 80 | 3000 | 245 | 3.5 | 3200 | 770 | 680 | 900 | 90 | 37 |
W11Y-90 ×3000 | 90 | 3000 | 245 | 3.5 | 3600 | 820 | 730 | 950 | 110 | 45 |
W11Y-100 ×3000 | 100 | 3000 | 245 | 3.5 | 4000 | 860 | 770 | 1000 | 110 | 45 |
W11Y-110 ×3000 | 110 | 3000 | 245 | 3.5 | 4400 | 900 | 810 | 1080 | 132 | 55 |
W11Y-120 ×3000 | 120 | 3000 | 245 | 3.5 | 4800 | 950 | 860 | 1160 | 132 | 55 |
