| 電圧: | 380 ボルト | 原産地: | 中国(本土) | 銘柄: | billon | モデル番号: | BoVM1060L3 | 重量: | 5800 キログラム | 力(W): | 7.5kw | タイプ: | 縦 | CNCまたはない: | CNC | 保証: | 1年 | 条件: | 新しい | 認証: | iso9001: 2008 | 次元(L*W*H): | カスタマイズ可能 | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | 旅行の x 、 y 、 z軸: | 1000*600*600 (750) mm | テーブル寸法: | 1200*600 ミリメートル | t-スロット寸法: | 5 〜 18 ミリメートル | マックス 。重量の工作物: | 800 キログラム | スピンドル速度: | 60-8000 rpm |
包装
| 包装: | 輸出標準的なパッキング |
- 技術的パラメータ
タイプ | BoVM1060L3 | ||
旅行 | x、y、z軸旅行 | 1000 × 600 × 600 (750) | ミリメートル |
距離間列とスピンドルセンター | 644 | ミリメートル | |
距離間スピンドルとテーブル | 120〜720 (870) | ミリメートル | |
作業テーブル | テーブル寸法 | 1200 × 600 | ミリメートル |
t-スロット寸法 | 5-18-100 | ミリメートル | |
マックス。重量の工作物 | 800 | キロ | |
スピンドル | モーター | 11/15 | kw |
スピード | 60〜8000 | rmp | |
テーパーサイズ | bt40 | ||
フィード | 迅速な送り速度 | 36 | m/min |
切削送り速度 | 10 | mmin | |
工具交換装置 | ツールストレージ容量 | 24/16 | 個 |
タイプ | アーム/傘 | ||
精度 | 位置決めaccurary | ± 005 | ミリメートル |
繰り返し精度精度 | ± 003 | ミリメートル | |
機械寸法 | 総重量 | 8500 | キロ |
全体寸法(l×ワット×m) | 2800 × 2170 × 2600 | ミリメートル | |
特長
高-速度;高精度;高の安定性;高の応答速度。
1. high速度と低トルク切削、をツールになるだろう少ない摩耗と小さい力でスピンドル軸受に保証がマシンの長寿命。
2. small切削深さ、高速切断可能性を確保高ワーク表面品質。良い放熱条件を確認でし工作物の熱変形で小さな、と取得より高い加工精度。
3. better信頼性と高速な応答速度、を作ることがテーブル&ツール高くなる補償率中加工プロファイル。
4. theマシンベース採用高-グレードmeehanite鋳鉄と剛性ボックス型構造設計、高剛性&安定性。
5. theスピンドルを採用ニッケル-クロムモリブデン合金鋼と熱処理後、では引張強度に達する可能性が90キログラム/mm2.をスピンドルは取付けベアリングでフロントと2ベアリングでリアに提供をロータリー精度とロータリー回転下高速操作。
6. the 3軸適応c3グレードボールねじ付きダブルナットをプリロードします可能性を確保優れた位置決め精度。
7。採用日本nsk 30ATC p4グレード高精度ベアリング。アキシャル対称性とラジアルプリロードします可能性を確保ノイズレス条件下での高速と連続操作。
8。採用pmiローリングで高精度と大負荷ライナーガイドウェイ(台湾製)。私たちは使用ローリング代わりにスライディング、を満たす要件の少ない摩擦損失、スマート応答性、と高い位置精度。
- 構成
標準スキーム オプションスキーム

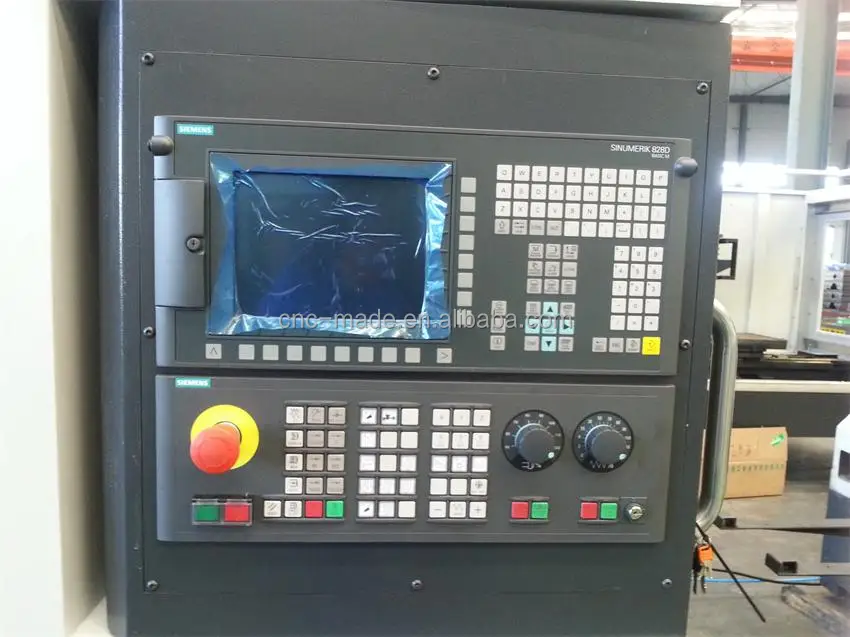

ファナック/シーメンスcncシステムsyntec社/華中hnc/gsk cncのシステム
全閉鎖ガード閉ループ保護
自動潤滑システムツール測定システム
冷却システムスピンドルセンター液体流量
ツール&ツールボックス帽子型マガジン/ディスク型マガジンatc
操作マニュアルツール-ドロップシート
eletricキャビネット熱交換器bt40ツールシャンク
グラッドトング
オイルクーラー
チップエンクロージャ
4/5-軸ロータリテーブル
