| 電圧: | 380ボルト | 原産地: | 中国(本土) | 銘柄: | billon | 製品容量: | 高 | モデル番号: | HMC400 | 重量: | 依存 | 力(W): | 30kw | CNCまたはない: | CNC | 条件: | 新しい | 認証: | iso9001 | 次元(L*W*H): | テーブルサイズ: 25002000ミリメートル | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | テーブル寸法: | 400*400ミリメートル | マックス。テーブル負荷: | 300ミリメートル | スピンドルモータ: | 11/15 | スピンドルマックス。速度: | 8000 | 迅速な速度: | 20/20/18ミリメートル | マシンの重量: | 6000キログラム |
包装
| 包装: | 耐航パッケージまたはお客様の要件としての。 |
- 特徴

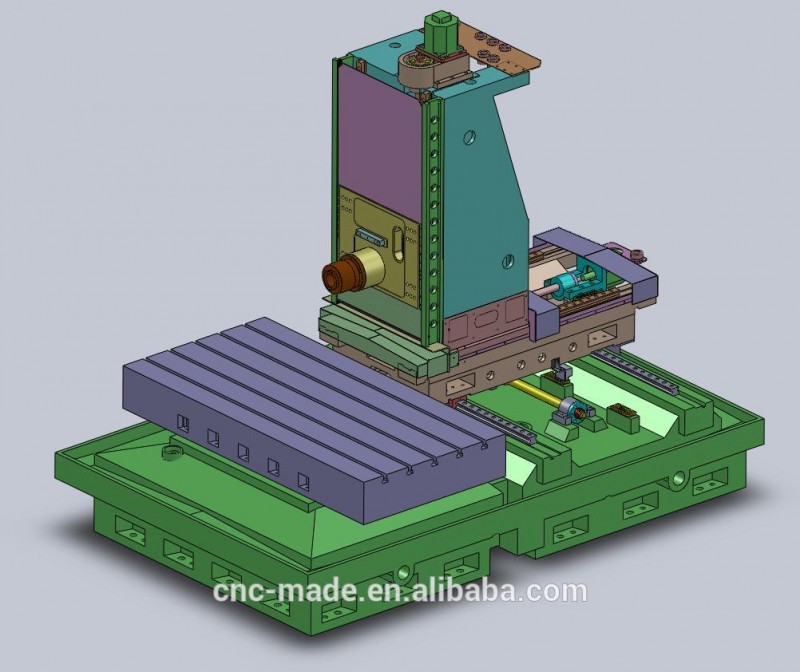

1.機械本体使用cadによる設計最適化された/cam、 広いベッド幅の広い列・構造、 優れた品質鋳造樹脂砂プロセスを使用、 倍倍効果の時効処理、 と強いショック- は吸収力、 全体的に優れた剛性。
2.スピンドルヘッドバランス装置は窒素バランスシステム。
3.大ﾘｰﾄﾞ精密ボールねじと相まって精密アンギュラ玉軸受によってインストールがプリロード、 正確に供給、 と強力なワークロード。
4.rectanglarをガイド- ウェイが接触し摩擦によって貼り付けられている動面- bウェアラブルフィルム、 とスクレイプによる並外れて。
5.それ広い機械本体のデザインを持ってい、 ロングサイズベッド、 全体を走行をサポートしているのと強力な積載ワークテーブル。
6.使用高- 電源ためのサーボモータドライブ、 搬送能力。
7.完全に囲まれた電気キャビネット、 空気循環設計と組み合わせる、 防塵、 換気、 冷却効果は良い。
- 技術的なパラメータ
タイプ | hmc400 | ||
旅行 | X、 y、 z- 軸の旅 | 650*450*400 | ミリメートル |
列の間の距離とスピンドルセンター | 100-550 | ミリメートル | |
スピンドルとテーブルの間の距離 | 100から500 | ミリメートル | |
作業テーブル | テーブルの次元 | 400*400 | ミリメートル |
T- スロット寸法 | 4- 14*80 | ミリメートル | |

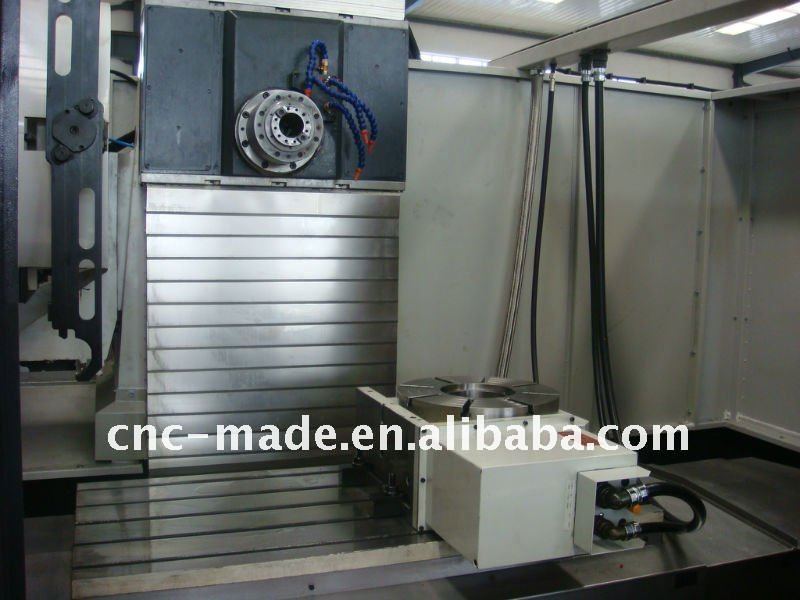

インデキシングテーブル | 90・度;*4 | ・度; | |
最大。 工作物の重量 | 300 | キロ | |
オプション1 | 1・度;*360 | ・度; | |
オプション2 | 0.001・度; | ・度; | |
スピンドル | モーター1オプション | ファナック5.5/7.5 | キロワット |
モータオプション2 | ジーメンス7/9 | ||
最大速度 | 8000 | rpm | |
テーパサイズ | bt40 | ||
飼料 | 早送り速度 | 24 | M/min |
切削送り速度 | 15 | M/min | |
ツールチェンジャー | ツールのストレージ容量 | Bt40/24アーム | 個 |
マックスツール寸法( 径。* length) | ・φ;75*300 | ミリメートル | |
最大のツール重量 | 8 | キロ | |
ツール変化の時間 | 2.1 | s | |
精度 | 位置決めaccurary | ± 0.005/300 | ミリメートル |
再現性の精度 | ± 0.003 | ミリメートル | |
電源供給圧力 | 総容量 | 18 | キロワット |
空気供給用 | 6- 8 | Kgf/Cm・sup2; | |
機械寸法 | 総重量 | 6000 | キロ |
全体の寸法 | 2600・回; 2190・回; 2450 | ミリメートル | |
