| 電圧: | 380ボルト | 原産地: | 中国(本土) | 銘柄: | billon | 製品容量: | 高 | モデル番号: | HMC630S2 | 重量: | 13000キログラム | 力(W): | 7.5kw | CNCまたはない: | CNC | 条件: | 新しい | 認証: | iso9001 | 次元(L*W*H): | 4910 × 2454 × 2750ミリメートル | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | 使用法: | 一般 | 制御モード: | cncシステム | 精密: | 高精度 | 処理タイプ: | 金属 | 自動グレード: | 完全自動 | 工作物と重量: | 大型機ツール | 認証: | iso9001: 2008 |
包装
| 包装: | 輸出標準パッケージ |
- 機能
このタイプのマシンを作ることができ高精度、高速とeffcientプロセス処理にボックス部品複数workingsurface、を含むフライス、掘削、boaring、リーマ、タッピング、2d、3d、表面など。
このマシンは最高の処理機器用自動車manfacture、エンジニアリング機械航空宇宙、エレクトロニクス業界と兵器業界部門。
1. the機本体を使用してmハンナトリウム鋳鉄構造と剛性ボックス構造設計、を持つ多くartficial時効処理、を吸収衝撃抵抗は強い。を全体的に持って良い剛性。
2。このマシンを採用しているダイナミック列レイアウト、列移動高速、で良い剛性。
3. theスピンドルでサポートされて台湾高スピードと高精度スピンドル。nckelクロムモリブデン合金鋼、と熱処理後、で引張強度まで90キログラム/最高callusinduction。スピンドルはenquiooed 4フロントベアリング、二つのリアベアリングを確保するためにスピンドルでhengh精度と剛性上状況の高速とロータリー。
4。台湾cnc割出しテーブルは90 ° * 4、ラット溝付きディスクポジショニング、高い位置決め精度1 ° * 360または0.001 °cnc割出しテーブルはオプション。
5.工具交換装置を採用台湾ツールatorageカムマニピュレータ、でteliable性能、工具交換時間が短くなる。
6. three軸採用台湾c3レベルボールねじ付きロングダブルナットプリロードを確保するためにエクセレン位置決め精度。
7. x、y、z軸は台湾hレベルリニアガイド、で高速移動速度と高精度、良い剛性、参考になるためを高速切断。
8. theマシンで全閉電気キャビネット、で空気循環設計へ、ほこり、換気、冷却効果が優れている。
- 技術的パラメータ
| 仕様 | ユニット | HMC630S2 |

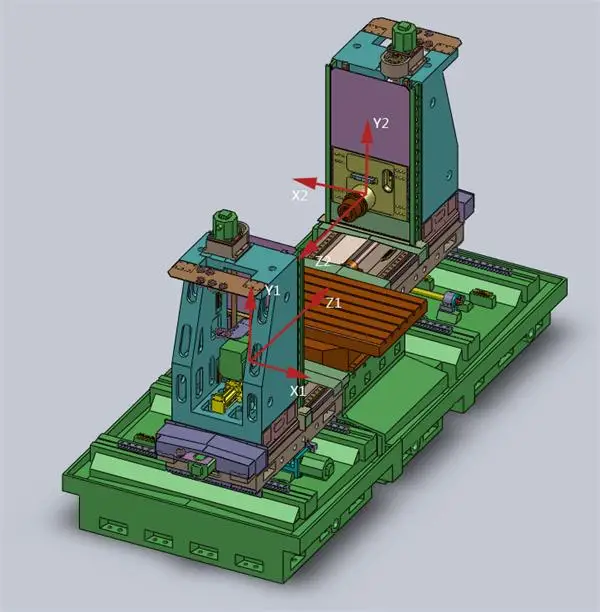

旅行1 | 作業テーブルlefeと右移動x1 | ミリメートル | 1100 |
スピンドルボックス上下移動y1 | ミリメートル | 750 | |
列フロントとバック移動z1 | ミリメートル | 800 | |
距離間スピンドルセンターに作業テーブル | ミリメートル | 140-890 | |
距離間スピンドルエッジに作業テーブルセンター | ミリメートル | 150-950 | |
旅行2 | 作業テーブルlefeと右移動x2 | ミリメートル | 1100 |
スピンドルボックス上下移動y2 | ミリメートル | 750 | |
列フロントとバック移動z2 | ミリメートル | 800 | |
距離間スピンドルセンターに作業テーブル | ミリメートル | 140-890 | |
距離間スピンドルエッジに作業テーブルセンター | ミリメートル | 150-950 | |
作業テーブル | 作業テーブルサイズ | ミリメートル | 630 × 630 |
作業テーブルインデックス | ° | 90°×4 | |
最大積載の作業テーブル | キロ | 800 | |
t soltサイズ | ミリメートル | 5-20 ×125 | |
オプション1 | ° | 1°×360 | |
オプション2 | ° | 0.001 ° | |
スピンドル1 | スピンドルモータ | kw | ファナック18.5/22 シーメンス17/20。5 |
最高速度 | rpm | 6000 | |
主軸テーパ |
| bt50 | |
スピンドル2 | スピンドルモータ | kw | ファナック18.5/22 シーメンス17/20。5 |
最高速度 | rpm | 6000 | |
主軸テーパ |
| bt50 | |
atc | toolchangerタイプ |
| bt50/24 t |
maxツールサイズ(径。×l) | ミリメートル | & oslash; 112 × 350 | |
maxツール重量 | キロ | 15 | |
時間の変更ツール | s | 5 | |
フィード | 迅速な速度 | m/min | 24 |
切削速度 | m/min | 10 | |
x/y/z軸 |
|
| ローラーリニアガイドウェイ |
精度 | リニア軸位置精度 | ミリメートル | ± 005/300 |
リニア軸繰り返し精度位置精度 | ミリメートル | ± 003 | |
を回転させる軸位置精度 | 「 | ± 2 | |
を回転させる軸epeatability位置精度 | 「 | ± 1 | |
電源 | 総容量 | kw | 60 |
エア圧力源 | kgf/cm 2で | 6-8 | |
見通し | マシンの重量 | キロ | 18000 |
マシンサイズ | ミリメートル | 5160 × 3600 × 4160 |
