電圧: | 要件に応じてcustomer`s | 原産地: | 中国(本土) | 銘柄: | ハイテック | 条件: | 新しい | モデル番号: | w11s | 重量: | 8t | 力(W): | 3キロワット | タイプ: | 冷間圧延機 | 保証: | 12月 | 認証: | iso | 次元(L*W*H): | 28002000x1900 | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | 色: | オプション |
包装
包装: | コンテナ |

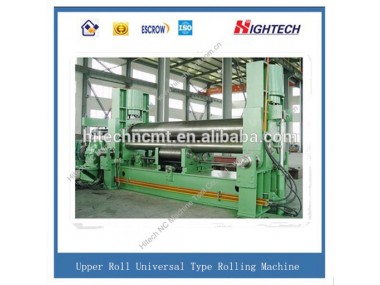

ユニバーサルw11s-6x2500上部ロール型圧延機
主な特徴
1.w11sシリーズユニバーサルプレート上部ロール圧延機が外国の先進技術の導入、 と組み合わせる国内生産の実態を、 新しいタイプのローリングマシン、 プレ- 曲げ、 ローリングを一度に形成である可能性があり、 高精度、 なしで補助装置、 少ない投資。 石油で使用されて広く、 化学工業、 ボイラー、 造船、 ユーティリティ、 金属製の構造物とmachinerymanufacturing業界。
2.マシン油圧3ロールタイプに属しコイリングマシン、 の状態で使用され、 低- 炭素鋼
室温で、 低い- の合金鋼のロール円柱状に。
上部ロール垂直に移動することができ、 水平に。

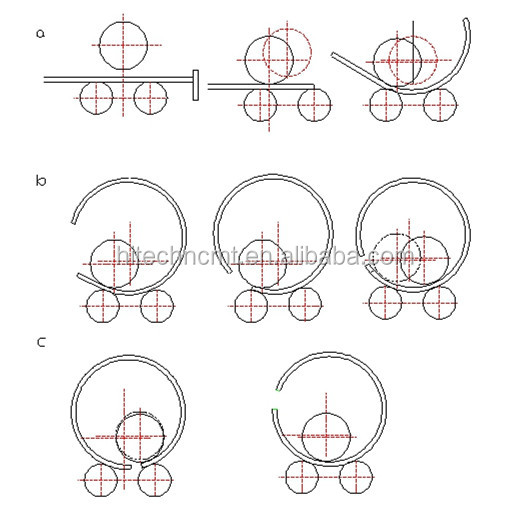

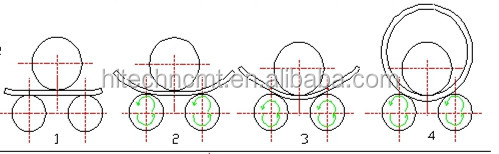

プレ- 曲げ上部ロールを調整します、 を作るために上部ロールに対する相対非対称の位置の下で
の次のロールを達成するために。 ときにローリングサークルを介してそれモーターと減速機牽引し2つ下でロール。
3.下ロール標高として変更されません、 とても簡単操作を養うために、。( 右の餌たてつけデバイス)
ディスプレイを備えたプログラマブルplc制御。
使用される油圧部品を採用し、 その機器のブランド- 名の製品。
機器、 高い信頼性、 ラック覆す覆される油圧を採用; 上部ロールをadop垂直変位油圧トランスミッション、 機械的な採用水平移動伝送。
4.スムーズに実行されている機器、 flexiblly制御、 抵抗なしカード、 油の流出と異音。
使用される環境マシン: 温度- 5〜40・度; c; 湿度・ル; 80%; 電源380v& plusmn; 10%50hz。
主な仕様
アイテム | ユニット | W11s& mdash; 6・回; 2500 |
タイプ |
| 上部ロールcnc制御( 経済的なタイプ) |
圧力 | トン | 30 |
最大。 シートの幅 | ミリメートル | 2500 |
ローラーワークテーブルの長さ | ミリメートル | 2600 |
最大。 厚さの板の端 | ミリメートル | T4.5・回; b2600・回; min480( ・シグマ; s・ル; 245mpa) |
最大。 プレート中心の厚さ | ミリメートル | T6・回; b2600・回; min480( ・シグマ; s・ル; 245mpa) |
フルロードの残りの長さ |
| ・ル; 2.5倍、 金属板の厚さ |
上部ローラー直径 | ミリメートル | 205 |
ローラーの下を直径 | ミリメートル | 125 |
間の中心距離2ローラーの下に | ミリメートル | 160 |
圧延速度 | M/min | 約4 |
上部ローラー速度を押す | ミリメートル/min | 約120 |
キャリアローラー金額 | ピース | 4 |
キャリアローラ群 | セット | 1 |
メインモータ電源 | キロワット | 3 |
油圧モータの電源 | キロワット | 2.2 |
パワーモーターを動かす | キロワット | 0.75 |
油圧システム
一般的な概要
1.油圧ギヤポンプシステムが構成されてい、 バルブグループ、 流体コネクタ、 油圧アクセサリーなど。。
重ね合わせバルブシリーズが選択されて油圧バルブ、 単純な以上メンテナンスパイプライン便利なデバッグ機能。
から構成されるシステム3ループ、 と結論付け上- 圧力保護と圧力調整ループ、 同期ループ、 ループと速度。
圧力調整ループを介してでありメインリリーフバルブ修理キットシステム作動圧力。 システム作動圧力は19.5mpa。
ループは同期回路を介してシャントスロットルを調整するために上部ロールアップ、 右下にスロットル粗い- ステップシャント同期化された回路、 スロットルは上下に調整し可能性があり; 格子magnetoscale検出、 同期しました上部ロール位置決め精度は& plusmn; 0.15mm。
速度- ループ制御overturnedthe側のラック、 リセット、 を介してスロットルバルブをループにスロットルの速度を調整。
2.様々な保護
上部ロールアップ、 ダウンは、 それぞれ制限に守られたスピルオーバーバルブの圧力。
cncシステム
Cnc圧延工程のシステムは本当の- 時間監視、 所定の位置に制御、 と短い電気メモリやその他の機能。
本当の- 時間監視:- タッチスクリーンディスプレイ上部ロール上下変位、 メインシリンダのいつでもボリュームy、 上部ロールamountof水平のxの動き。
所定の位置にcontroling: タッチスクリーンデジタルセットアップ技術のパラメータとファンクションキー、 数にと構成
プロセスパラメータの、 量を達成することができて、 上部の水平移動のロールアップして所定の位置にダウン制御。
技術的特徴

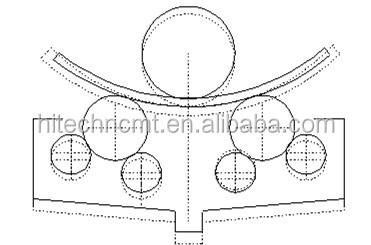

マシンはドラムを採用してい上ロールと小さい下径ロール、 下の部分の下でによるサポートである可能性があり、 調整可能な
上下下部ローラー。
工作物をローリング、 に準拠して高さを調整する必要がロール、 高精度の製品を得ることができた縦目地幅エラー均一性。
1.調整ロールプレート
圧延板、 アイドラーを与えるためにロールアップカウンタ- に圧力下ロール、 を生成するのでので、 カウンタ- 生産的に補償する
のために大きすぎる上部ロールのたわみ、 を達成するために中間およびロールの両端の曲率半径製品
似たような、 縦目地幅を低減する製品エラー均一性。
主な構成
projectmaterials | タイプ | メーカー |
アヴィbearingheローラー | ダブル- 行調整しコアベアリング | 瓦房店ベアリング工場 |
上部ロール | 42crmo | 江陰nangong |
下ロール | 45# |
|
シャーシ | q235a | 自家製 |
サイドラック | q235a | 自家製 |
モーター |
| 南通瀝鎮電気モーター |
レデューサ | 円筒歯車減速機( マスタードライブ)/ ウォーム減速機 | 常州、 江蘇国泰減速機工場 |
電気システム | ||
plcプログラマブルコントローラ |
| オムロン法人、 日本 |
タッチスクリーン |
| 無錫xinjie( シノ- カナディアンの合弁会社) |
エンコーダ |
| 無錫keruite |
中間リレー |
| ジーメンス |
油圧システム | 油圧ポンプ | changyuanpumphefeiギア |
油圧バルブ |
| 山西ユイツー油研共同。、 株式会社。、 |
メインシリンダー |
| 南通油圧sangpuコンポーネントファクトリ |
