原産地: | 中国(本土) | 銘柄: | ハイテク | モデル番号: | W43-25x2500 | タイプ: | ストレートナフィーダーとアンコイラ | 使用: | シート | 色: | すべて | 材料: | Q235 |

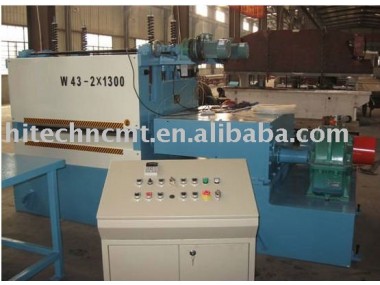

W43- 25x2500プレートの平準化機
1,機器の使用状況
これは、 冷たい状態レベリング金属板のための設備、 を採用するムーティ- ロールを作るために変形する動作原理の間に繰り返し作業レベリングプレートロール、 に達するとストレスを解消し、 平準化の目標を。 それは主に製造業で使用され冶金など、 車両、 船、 金属構造、 圧力容器、 コンテナ、 化学機械、 建設機械などの製造とストレージと板金材料のための配、 等。
2,主な仕様
アイテム | W43- 25・回; 2500 |
レベリング厚さ | 4~25mmq235材料 (レベリング厚さの他の材料がその強さによって計算) |
レベリング幅 | 2500ミリメートル |
レベリングローラー | 9個入り |
レベリングローラー径 | 190ミリメートル |
レベリング速度 | 15m/min |
レベリング平面性 | ・ル;& plusmn; 2mm/m2 (元がありときにプレートなどの欠陥凹面- 凸フリルストレッチと変形、 は、 レベリングよく平面性保証することはできません) |
メインモータ電源 | 90キロワット |
上部ロールパワー調整モーター | 2x4kw |
マシンの全体寸法は (長さ×幅×高さ) | 45002000x2700mmについて |
機械の重量 | 47000kgについて |
3,主要構造、 簡潔に命令
このマシンはw43シリーズ標準四重の平準化機、 パワー部で構成されている、 ホスト機械部品、 電子部品、 等。
3.1,パワー部
パワー部はレベリング力ベースで構成されてい、 レデューサ、 カプラー、 の配電ボックス、 シャフトを接続する接続カバー、 ユニバーサル駆動シャフト、 等。
3.2,ホスト機の一部
ホストマシンを上下に採用し、 バック- アップローラー形溶質に大スパンを平準化の厚板とに到達するために高- レベルでプレートに適当な厚さ平面性。 それは主に溶接型ベースで構成されてい、 ガントリーフレーム、 レベリングローラーベアリングの9ピース( 45アップとダウン)、 11個を支えるの押圧ローラとキャリヤローラー、 上下ころ軸受のベース、 ビーム、 支持ベース、 キャリアローラー調整装置、 プレス装置によって電気ワームを介して変速機上部ローラーボールねじ駆動を昇格させる、 等。 レベリングローラー材料は42crmo、 ロール材料が40cr支持するキャリア。 作業レベリングロール、 支持するキャリアローラーはすべてを介して焼入れ焼戻しおよび周波数焼入れ後研削仕上げ。 ロール硬度作業レベリングはhrc52~55、 支持するキャリアローラーの硬度はhrc40~45.ことを保証するために作業ローラーdoesn・rsquo; tは半径方向および軸方向の位置異常現象、 ローラーエンド接続用途のダブル- 行重い圧延ロールミルとベアリングベース、 オイルポンプを使用して遂行する集中潤滑と小さな走行抵抗。 すべての作業が接続されているロール、 電力配分を通してボックスカーデンシャフト、 すべてイニシアチブで実行されている高- レベル平面性と高- 品質の金属板の表面。
3.3,電子制御部品
それは電気的動作によって制御され駅、 を制御することができるムーブメントの前方と反転主電動機との間のギャップ調整し上側と下ローラー。 電源は380v、 50hz、 ac電源。
私達を郵送へようこそ詳細については!
