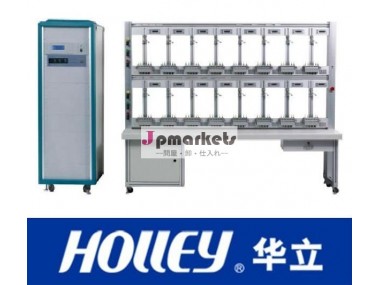

自動キャリブレーションテストベンチエネルギーメータ用1.テストベンチ2.キャリブレーションのための電気メートル

エネルギーメートルテスト口径測定のベンチ

ベンチは「電気エネルギーのためのIEC 60736:1982試験装置の標準と一致するメーターで計る」の「IEC 62053 "を
ベンチが使用することができるテストするのに単一フェーズエネルギーメートルを(0のまで。5クラス)
ベンチはテスト、負荷テスト(クリープテスト)、間違いテスト(精度診断)、影響量のダイヤルテスト、テストおよび測定の反復性のテストを始めないウォーミングアップテストをすることができる。
ベンチは>85%で電圧をか現在の出力を、高性能増幅するのにPWMの技術およびより低い熱使用している。 PWMは機能不全の点検、事前調整、警報および保護を点検できる。
信号の源は頻度、広さのために最も新しいデジタル管理された正弦波の技術を使用して、段階は調節する。
ベンチはエネルギーメートルの間違いをテストするのに比較の技術を使用している。
ベンチは内部RS485によって接続することができる補助的間違いシステムによって各エネルギーメートルの間違いを計算するのに間違いのプロセッサシステムを使用している。
別の一定したエネルギーメートルはかつてテストすることができる。
電圧は出力される信号段階エネルギーメートルの電圧か現在の閉めリンクテストに適するMSVT (多二次電圧変圧器)で隔離される
試験台は設置済み走査ヘッドである場合もある; それは3つの範囲の調節を提供できる。 それはまたことができる円形様式両方エネルギーメートルおよびデジタルLEDエネルギーメートルのための信号受け入れるある。
試験台に自動捜すNOの負荷テストの間に開始テスト正確に黒いマーカーを見つけることができない黒いマーカー機能をあり。
ベンチは非常に便利であるPC作動することを選ぶことができるかキーボードによって。 ベンチの働く状態は見られた非常に明確で、容易な操作である場合もある。
ベンチは自動テスト異なったエネルギーメートルできるWINDOWS98/2000/XPにテストソフトウェアを従った使用している。
ソフトウェアは統計量、調査および管理のためのエネルギーメートルからのデータを実現できる。
エネルギーメートルの掛かる棚はAluminum混合物によってなされる。 全デバイス・コンフィギュレーションは適度な設計および素晴らしい用品類である

指定:
試験台の正確さのクラス: 0。 1/0。 2クラス
参照標準エネルギーメートル:
 HY 5101C-22の単一フェーズの参照標準エネルギーメートル
正確さのクラス: 0。05 /0。 1
標準的なCT (変流器)のクラス: 0。 01/0。 02
MSVT (多二次電圧変圧器)のクラス: 0。02
第一次電圧: 180-300V (正常な電圧: 240V)
二次電圧: 180-300V
二次VAの評価: 巻上げごとの15VA
二次に二次絶縁材: 500V、50Hzおよび60秒
二次比率の正確さに第一次: +-0。 1% (典型的)
二次比率の正確さに二次より少しより: +-0。 02%
二次位相角の正確さに二次より少しより+-1分
二次出力の数: 8~60channel
電圧アンプ:
出力電圧範囲: 50-288V;
出力最高力: 800VA
決断: 0。01%;
安定性: 0よりよくしなさい。 05%/3分(時間基準5S);
ゆがみ要因: <線形負荷の0。5%;
周波数範囲: 45Hz~65Hz;
出力効率: 85%以上;
周囲温度: 10C~50C
電子積み過ぎおよび短絡の保護。
現在のアンプ:
出力電流: 範囲: 1mA~120A (1mA~200Aのための選択);
出力最高力: 1500VA
決断: 0。01%;
安定性: 0よりよくしなさい。 05%/3分(時間基準5S);
ゆがみ要因: <線形負荷の0。5%;
周波数範囲: 45Hz~65Hz;
出力効率: 85%以上;
周囲温度: 10C~50C
開いた電流回路のための電子積み過ぎの保護そして保証。
位相角: 0~360度、位相角の設定の決断: 0の。1度;
出力周波数範囲: 45Hz~65Hz; 決断: 0。 01Hz
力の出力安定性: <0. 05% (180S)
目盛りを付けられたエネルギーメートルの数: 24 (要求されるの6/12/24/32/40/48)
入力パワー: 220/240V 15%、50/60Hz; パワー消費量: 最高。 2500VAFEATUR
