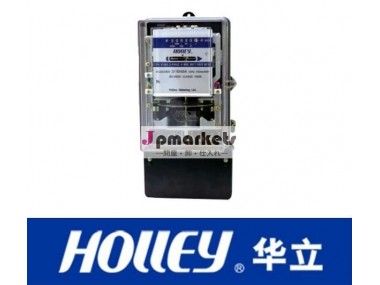

1. 三相機械メートルHLT01 (DT862); 2. KEMAのcetificate 3.の良い業績4.エネルギー機械メートル

1. 概要
HLT01三相四線式メートルは三相四線式交流電力網の活動的なエネルギーを測定するための最も最近のIEC 60521およびBS EN 60521の標準に合うように設計されている。 関係は直接または器械変圧器によって行う。 メートルの平均耐用年数(MTTF)は15年であり、最高の積み過ぎ容量は400%Ib.である

2.構造
2. 1メートルの場合
メートルの例はIEC 60529のIP52によって置かれる保護条件を満たす。 シリーズタイプの場合および末端カバーは利用できる。
2. 2台のターミナル及びターミナルブロック
ターミナル:
関係ターミナルは高い機械強さ、よい伝導性および腐食抵抗の特徴が付いているnickel-plated黄銅から成っている。
ターミナルブロック:
鋼鉄またはPCの基盤のメートルのために、ターミナルブロックは熱およびflame-resistantベークライトの形成される。 電圧テストリンクはメートルの例の見つけられた中または外である場合もある。
2. 3ドライブ
それは3つの電磁石の要素を有する。 各要素は2個のねじが付いているメートルフレームに取付けられる電圧要素および接続用素子から成っている。 電圧コイルは熱可塑性の場合で良い絶縁材を保障するために包まれる。
接続用素子はやすく、信頼できる負荷カーブの補償のメカニズムを平らな特性曲線を保障し用いる。 誘導負荷調節のメカニズムはそれにある。
2. 4回転子
回転子ディスクは堅く、高い純度アルミニウムから成っている。 ローターシャフトは高力黄銅の回る。 潤滑を貯えると真鍮軸受けに合うための上部端に小さい穴がある。 末端は円錐形回転子のうまく指導を保障するためにである。
2. 5ブレーキがかかる要素
磁石の立方体はAlNiCo5合金から磁石に流れ上の短い時間の効果が僅かであるように成り、U字型ように設計されている。 特別な合金のなされる温度修正の版は磁石の外に取付けられる。 正確に調節のメカニズムを回すことは満載の間違いを制御できる。
2. 6フレーム
フレームは安定した特性の高品質のアルミニウムケイ素の合金によって死ぬcastedゆがみを避けるためにある。 表面の静的なスプレー絵画の適用は酸化からフレームを防ぐ。
2. 7つの甲革軸受け
ガイドピンは摩耗証拠のステンレス鋼から成り、真鍮の袖に埋め込まれる。
2. 8より低い軸受け
宝石軸受けを倍増すれば磁針方位は利用できる。
2. 9記録
走行距離計のタイプ記録は6つのドラムから成っている。 KWHは直接読むことができる。 ドラムはポリカーボネートから成っている。 フレームワークは堅いアルミ合金から成り、2個のねじによってローターシャフトのみみずが付いている適切な網を保証するために手動で調節され、固定することができる

3.技術的なデータ
1メートルのタイプHLT01 (DT862)
2つの適当な標準IEC60521
作動する3つの正確さのクラス(IEC60521に従って) CT: クラス2
接続される指示しなさい: クラス2
4平均耐用年数(MTTF) 15年
5基本的な流れ(最高の流れ) A 1. 5 (6) 3 (6) 2. 5 (10) 5 (10) 10 (40) 15 (60) 20 (100)
5Aの変圧器の6評価の流れ
ダイレクト接続
7つの参照の電圧国連3X57。 7/100V、3X220/380V、3X230/400V、3X240/415V
8つの参照の頻度50のHz、60のHz
電圧の9つの電源切れは50のHz、5VAとの1. 0で巡回する
50Hz国連の10の電源切れの流入回路Ib <0。 5 VA
11正価格販売0と作動しない。 8~1. 1Un
12開始の流れ0。 5%Ib
13中間の温度係数: 0から。 単一性PFFrom 0のImaxへの1Ib。 単一性0のImaxへの2Ib。5遅延<0。 10%/oC<0. 15%年のoC
水平な14絶縁材: (ベークライトbase>8kV時) (ベークライトbase>4kV時) 50のHzのための抵抗A.C.の電圧、1min抵抗のインパルス電圧1. 2/50us >2 kV >6kV
単一性PF、Ib >850uNmの15定格負荷のトルク
回転子54 gの16の重量
メートル=3. 1kgの17の重量
18メートルの基礎鋼鉄、ベークライト
19メートルカバーABS、透明なPC、ベークライト
20末端カバーABS、ベークライト、PC
単一21の記録の走行距離計単方向
22の選択逆の連続したストッパー
