製品情報
| 条件: | 新しい | CNCまたはない: | CNC | 製品容量: | 高 | 原産地: | 中国(本土) | 銘柄: | fulltontech・chtem | モデル番号: | tk6511、 tk6513、 tk6516 | 電圧: | 380分の220/440vオプション | 力(W): | 22kw/30kw | 次元(L*W*H): | ワークサイズに依存してい | 重量: | ワークサイズに依存してい | 認証: | ce証明書 | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | タイプ: | ボーリングマシン鉄 | 材料: | 高品位鋳鉄 | 支払: | 100％取消不能のlc一目で/とのtt40％頭金 | パッケージ: | 燻蒸木材ボックス | peroid生産: | 3- 4ヶ月 | 保証: | 1年間 | 色: | 青 | 機能: | 退屈な; フライス; 掘削 |
包装
| 包装: | 燻蒸木材コンテナにロードボックス、 航路に適してい、 鉄道輸送。 |
仕様
の重い負荷metalworkpiececnc用回転テーブル360度インデクシング異なる直径大型スピンドルcncシステムのご利用でき
横中ぐり盤詳細を調べると重いからfulltontech金属の旋盤、 に行くhttp://fulltontech.en.alibaba.com/
送料・包装
製品はさまざまな部分に分解、 でコーティングされた錆- 防塗料とビニールで包まれたカバー。 の部品が燻蒸木製ケースに入れることとロードされたコンテナに、 予定通り。 容器内部の、 の部品がで固定する鉄ケーブル。
製品の説明
1.ボーリングマシン鉄の主な仕様
| 仕様 | tk6511 | tk6513 | tk6516 |
| スピンドル径。 | 110ミリメートル | 130ミリメートル | 160ミリメートル |
| 主軸テーパ | iso50 | iso50 | iso50 |
| 最大。 スピンドル速度 | 8-1100r/min | 2000r/min | 2-1500r/min |
| モータ電源- サーボ- ctb | キロワット15 | 22キロワット | キロワット30 |
| テーブルのサイズ | 12501100mm | 25002000mm | 20002000mm |
| テーブル積載量 | 5-20ton | 10〜40トン | 10〜40トン |
| spindel最大トルク | 2500nm | 2500nm | 3500nm |
| 最大スピンドルのスラスト | 20000n | 20000n | 25000n |
| テーブルの移動を渡り( x軸) | 2000-7000mm | 2000-7000mm | 2000-7000mm |
| の垂直移動スピンドルヘッド( y軸) | 1500-4000mm | 1500-4000mm | 1500-4000mm |
| 旅行の経度カラム( w軸) | 1300mm | 1500ミリメートル | 1500ミリメートル |
| 軸方向の退屈なスピンドルの旅行( z軸) | 600mm | 800ミリメートル | 800ミリメートル |
| ロータリーインデキシングテーブル( b軸) | 360・度;( ランダム) | 360・度;( ランダム) | 360・度;( ランダム) |
主な2購入部品
なし | 名 | 仕様 | 量 | 製造 |
1 | スピンドルのフロントベアリング | Acd71944/p4atbtb | 1セット | Skf-- ドイツ |
2 | リアスピンドルのベアリング | Acd71940/p4adba | 1セット | Skf-- ドイツ |
3 | 正常に潤滑オイル | lglt2 | 1.5kg | Skf-- ドイツ |
4 | スクリューロッドベアリング | Tvp7602045/p4sqbc | Fag-- ドイツ | |
5 | テーブルの軸受け | nn3024 | 1セット | Fag-- ドイツ |
6 | ロールボールねじロッド | 63/80, t5 | 5個 | Blis-- ドイツ |
7 | cncシステム | シーメンス840d/ファナック | 1セット | ジーメンス/ファナック |
8 | 送りサーボモータ | 6個 | ジーメンス/ファナック | |
9 | スケールリニア鉄格子 | fagor | 4個 | Fagor-- スペイン |
10 | 円形のグレーティングスケール | ハイデンハインロン | 1セット | ハイデンハイン-- ドイツ |
11 | 主油圧ユニット | コンパス | シリアル | 台湾 |
12 | オート潤滑局 | iiiversa | 3セット | 永嘉潤滑油- 台湾 |
13 | 電気部品 | 低電圧 | ジーメンス、 abb、 シュナイダー | |
14 | オイルクーラント | Co-24 | 1セット | ロム- 台湾や日本 |
15 | ローラー | rwb pr | 44個 | Iko- 日本や Ina- ドイツ |
16 | 横スイッチ | lxz | 5個 | オムロン- 日本製 |
17 | シールユニット | シリアル | Busak+shamban- アメリカン |

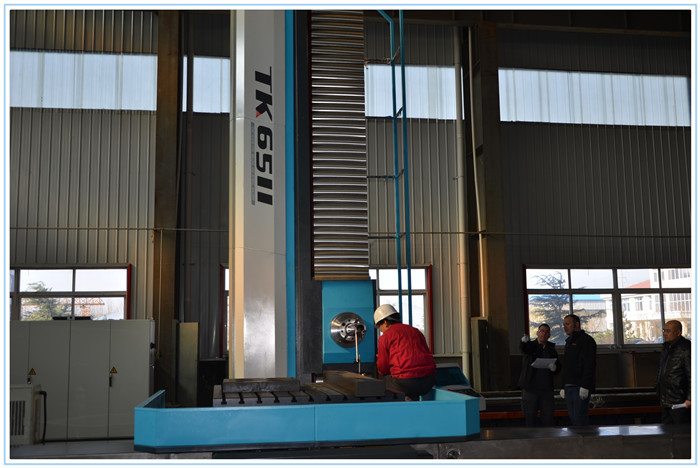

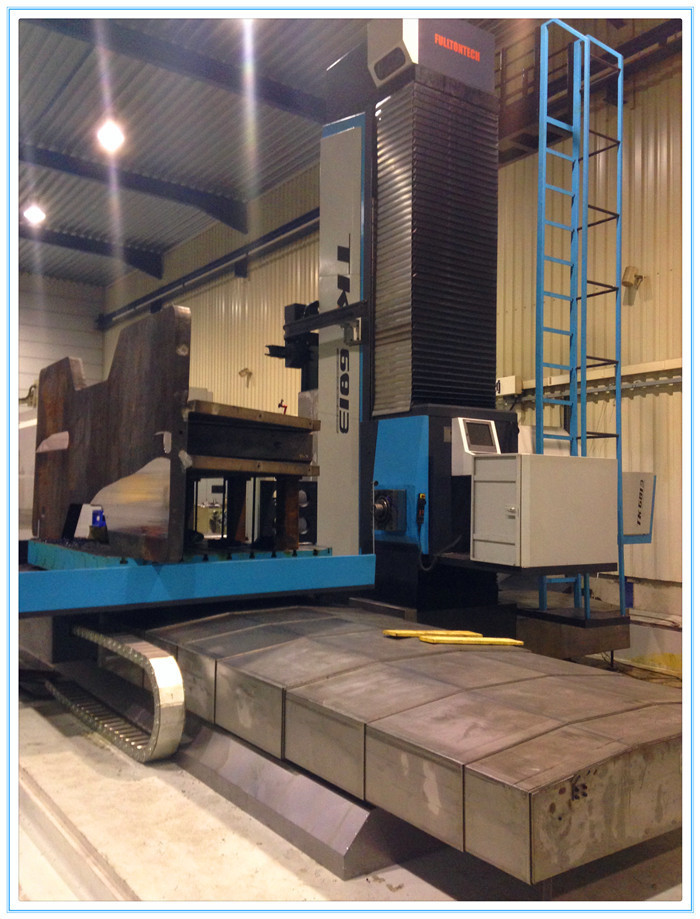

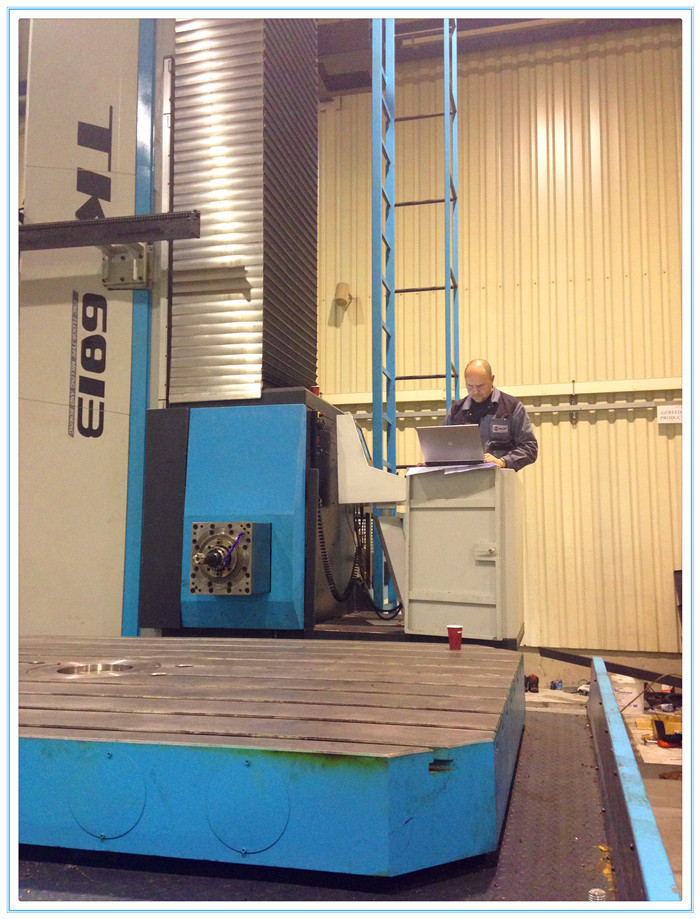

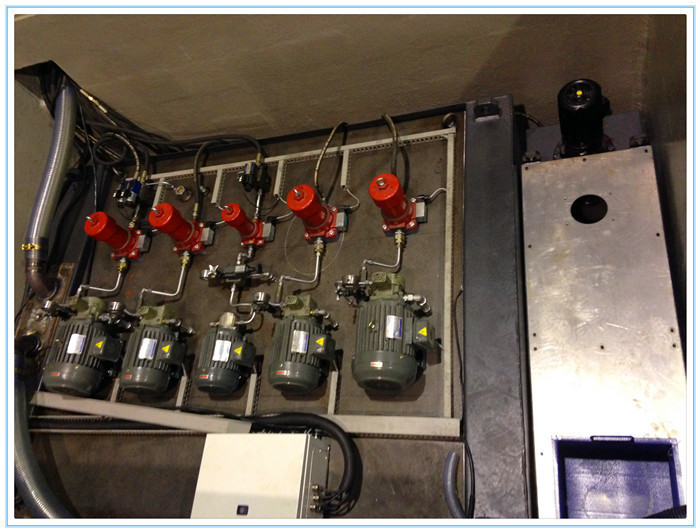

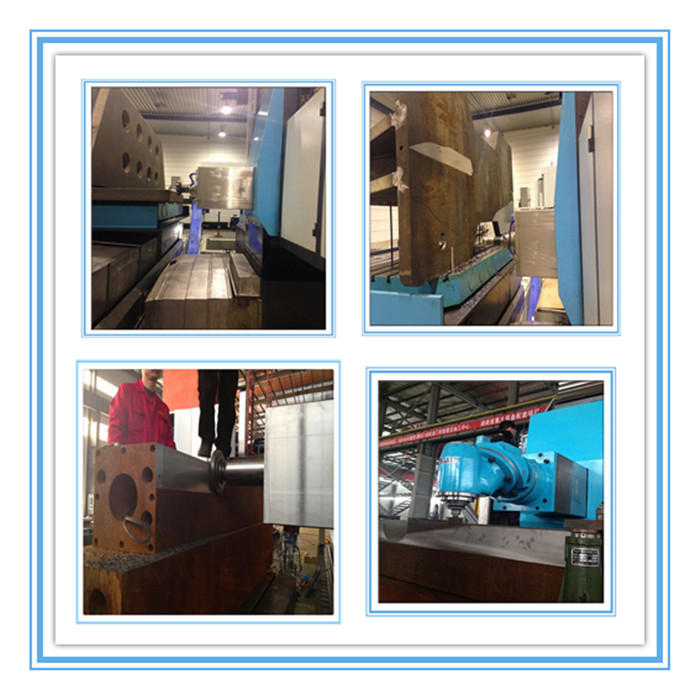

3.主要部品の写真
