製品情報
| 条件: | 新しい | CNCまたはない: | CNC | 製品容量: | 高 | 原産地: | 中国(本土) | 銘柄: | fulltontech・chtem | モデル番号: | tk6813、 tk6816 | 電圧: | 電圧に応じてクライアントサイト | 力(W): | キロワット30/37 | 次元(L*W*H): | ワークサイズに依存してい | 重量: | ワークサイズに依存してい | 認証: | Iso9001: 2008年; ce証明書 | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | タイプ: | 水平方向の床タイプボーリングマシン鉄 | 材料: | 高品位鋳鉄 | パッケージ: | 燻蒸木材ボックス | 製作時間: | 3- 4ヶ月 | 保証: | 1年間 | 支払: | T/が付いているt40％pyemntダウン; 100％l/一目でc | インストール: | 海外利用できるエンジニア | 主要な機能: | 退屈な; フライス、 研削、 掘削 |
包装
| 包装: | 燻蒸木材コンテナにロードボックス、 航路に適してい、 鉄道輸送。 |
仕様
大きなワークテーブルための大きな重い鉄cncramのためロングボーリング水平移動カラム・回転テーブル利用できる異なるcnc
で当社のwebサイトを行くhttp://fulltontech.en.alibaba.com/ 多くを見るために品質重いマシン。
送料・包装製品はさまざまな部分に分解、 でコーティングされた錆- 防塗料とビニールで包まれたカバー。 の部品が燻蒸木製ケースに入れることとロードされたコンテナに、 予定通り。 容器内部の、 の部品がで固定する鉄ケーブル
製品の説明1.マシンパラメータ
| スピンドル径 | 130ミリメートル | 160ミリメートル |
| 主軸テーパ | iso50 | iso50 |
| シャンク仕様 | jt50 | jt50 |
| のプルスタッド | Bt-50 | Bt-50 |
| 最大。 スピンドル速度 | 2000r/min | 2-1500r/min |
| テーブルの移動を渡り | 2000-7000mm | 2000-7000mm |
| 旅行の経度列 | 1500-4000mm | 1500-4000mm |
| ラムの旅を軸方向 | 800ミリメートル | 800ミリメートル |
| 軸方向の退屈なスピンドルの旅行 | 800ミリメートル | 800ミリメートル |
| 旅行ロータリーテーブル | 800ミリメートル | 800ミリメートル |
| x。 y送り速度 | 1-3000mm/min | |
| w送り速度 | 1-2000mm/min | |
| z送り速度 | 1-2000mmmin | |
| b送り速度 | R0.003-1/min | |
| x。 急速なmovemety | 6000mm/min | |
| w。 z急速な動き | 5000mm/min | |
| 急速なmovemenv | 4000mm/min | |
| b急速な動き | 1.5r/min | |
| x。 y。 z。 位置決め精度 | ± 0.025mmです | |
| b位置決め精度 | 8& rdquo; | |
| x。 y再現性 | ± 0.02mm | |
| z再現性 | ± 0.02mm | |
| b再現性 | 6& rdquo; | |
| モータ電源 | キロワット22/30 | キロワット30/37 |
| テーブルのサイズ | 20002000mm | 25002000mm |
| テーブル積載量 | 10〜40トン | 10〜40トン |
| 最大。 スピンドルトルク | 3500nm | 3500nm |
| 最大。 スピンドルのスラスト | 25000n | 25000n |
| ロータリーインデキシングテーブル( b軸) | 360・度; ランダム | 360・度; ランダム |
2.主要部品リスト:
なし | 名 | 仕様 | 量 | 製造 |
1 | スピンドルのフロントベアリング | Acd71944/p4atbtb | 1セット | Skf-- ドイツ |
2 | リアスピンドルのベアリング | Acd71940/p4adba | 1セット | Skf-- ドイツ |
3 | 正常に潤滑オイル | lglt2 | 1.5kg | Skf-- ドイツ |
4 | スクリューロッドベアリング | Tvp7602045/p4sqbc | Fag-- ドイツ | |
5 | テーブルの軸受け | nn3024 | 1セット | Fag-- ドイツ |
6 | ロールボールねじロッド | 63/80, t5 | 5個 | Blis-- ドイツ |
7 | cncシステム | シーメンス840d/ファナック | 1セット | ジーメンス/ファナック |
8 | 送りサーボモータ | 6個 | ジーメンス/ファナック | |
9 | スケールリニア鉄格子 | fagor | 4個 | Fagor-- スペイン |
10 | 円形のグレーティングスケール | ハイデンハインロン | 1セット | ハイデンハイン-- ドイツ |
11 | 主油圧ユニット | コンパス | シリアル | 台湾 |
12 | オート潤滑局 | iiiversa | 3セット | 永嘉潤滑油- 台湾 |
13 | 電気部品 | 低電圧 | ジーメンス、 abb、 シュナイダー | |
14 | オイルクーラント | Co-24 | 1セット | ロム- 台湾や日本 |
15 | ローラー | rwb pr | 44個 | Iko- 日本や Ina- ドイツ |
16 | 横スイッチ | lxz | 5個 | オムロン- 日本製 |
17 | シールユニット | シリアル | Busak+shamban- アメリカン |

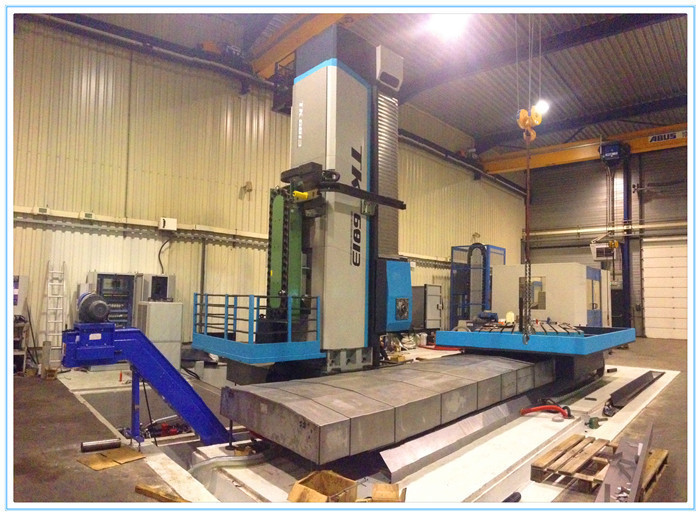

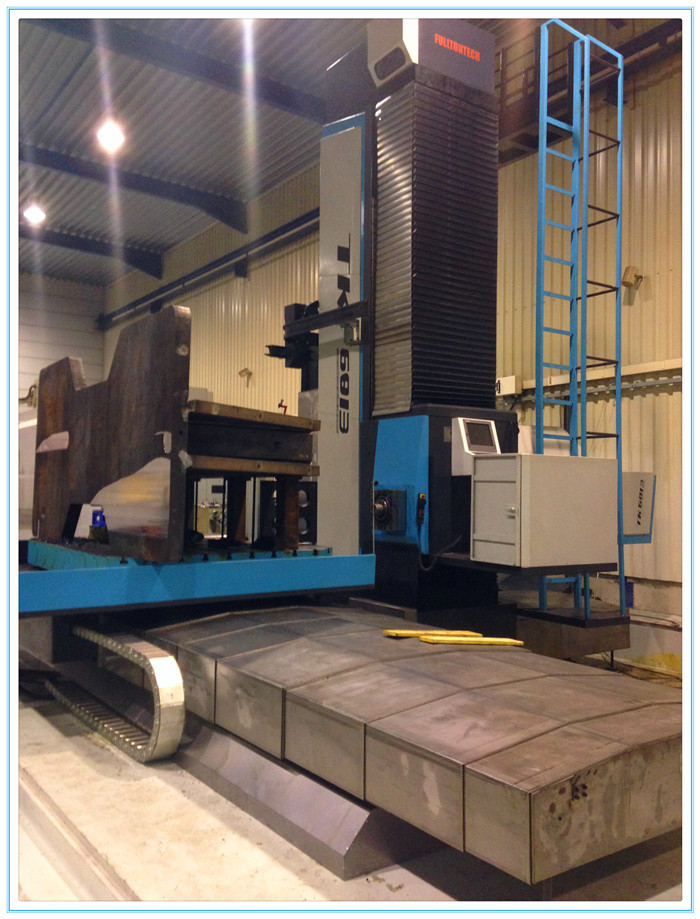

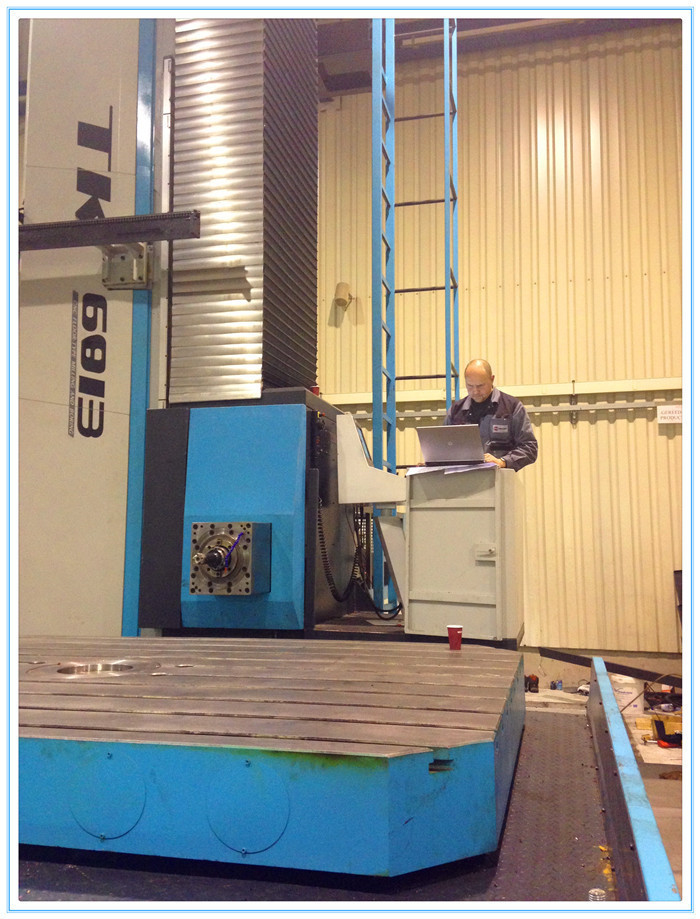

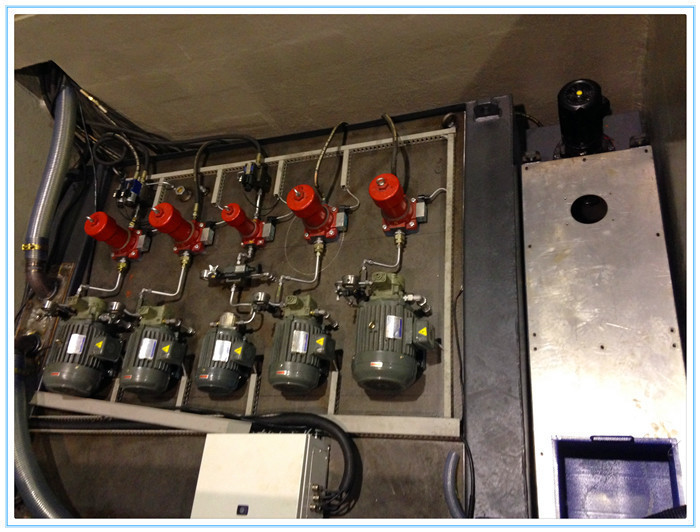

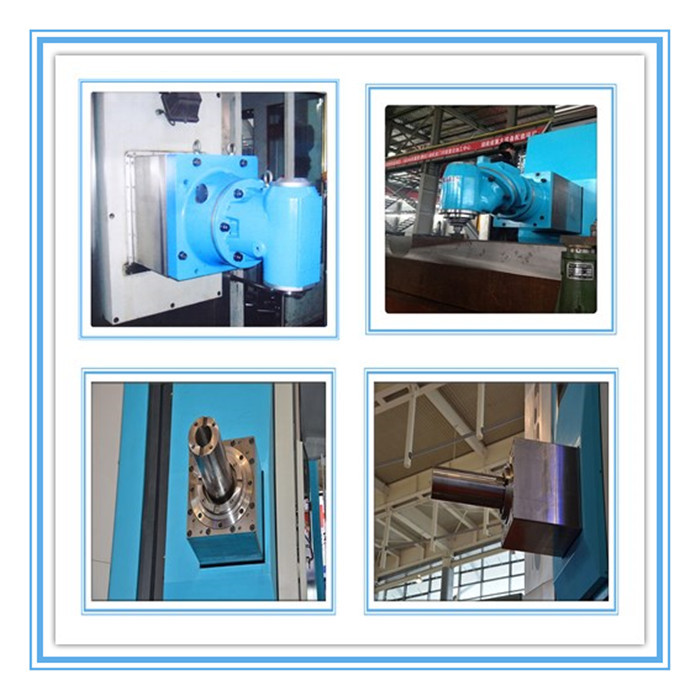

3.主要部品の写真:
