製品情報
| 原産地: | 中国(本土) | 銘柄: | pz | モデル番号: | pz1120 | 理論: | 他 | 使用法: | 保護 | サイズ: | ミニチュア | 特徴を保護しなさい: | 他 | 接触の負荷: | 低い電力 | サイズ: | ミニチュア | 用法: | 保護 | 接触荷重: | 低消費電力 | 証明書: | iso9001 | 応答: | 40ms未満 | emc: | Iec255-22 | ケース素材: | アルミ合金 |
包装
| 包装: | Standare輸出パッケージ、 抗- 水分と抗- 押出。 |
仕様
1.iec608702.未満40ms応答3.障害アラーム、 イベント記録4.oem、 odm
マイクロリレー保護保護と自動化

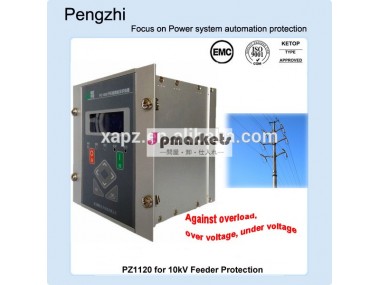

pz1120電力線の保護に適用可能であると以下の電圧10kvのクラス。 通常、 それがインストールされているにおける高電圧スイッチキャビネット、 装備したグリッドまたはループサーキットブレーカ付きキャビネット。
機能的な構成表
| を分類する | 説明 | pz1120 送電線 | |
| ac入力 | ua、 ub、 uc、 uo | ・radic; | |
| ia、 ib、 ic、 3io | ・radic; | ||
| 保護機能 | 三つの- 相電流保護 | ・radic; | |
| 逆- 時間上- 電流 | ・radic; | ||
| 過負荷保護 | ・radic; | ||
| ゼロ- シーケンス現在 | ・radic; | ||
| 過電圧、 低電圧 | |||
| ゼロ- シーケンス電圧 | |||
| 再- closeing、 アクセラレーション | ・radic; | ||
| 負- シーケンス現在 | |||
| 非- 電気の保護 | ・radic; | ||
| 軽ガス、 重いガス 高温、 全温度範囲で | |||
| 自動スイッチスペア | |||
| 回路 | 抗- トリップ機能 | ・radic; | |
| 通信 | rs485 | ・radic; | |
| セルフチェック | 障害アラーム | ・radic; | |
| スマートコントロール | リモート通信、 リモコン、 リモートを測定、 調整するリモート | ・radic; | |
技術的なパラメータテーブル
| 電源 | 220vまたは110v | |
| 度数 | 50hz | |
| 電流 | ac5aまたは1a | |
| 電流精度 | 0.5 | |
| パワー精度 | 1.0 | |
| 度数精度 | 0.02hz | |
| 応答時間 | <40ms | |
| 絶縁抵抗 | >100m・オメガ; | |
| シェルの材質 | アルミ合金 | |
| プロトコル | Iec60870-5-103、 modbus、 dl451-91 | |
| 抗- emi試験 | インパルス干渉 | Iec255-22-1iii |
| esd干渉 | Iec255-22-2iv | |
| 放射されるemフィールドの干渉 | Iec255-22-3iii | |
| 高速過渡干渉 | Iec255-22-4、 | |
| mechinical標準 | 抗- 振動 | 耐久性iec60255- 21- 1:19884.2. 2私、 Iec応答性60255- 21- 1:19884.2. 私 |
| 耐衝撃性 | 耐久性gb/14537-19934.2. 2私t、 応答性gb/14537-1993私4.2. t | |
| 抗- 衝突 | Gb/14537-19934.3私t | |
| 保管温度 | -20~+55・度; c | |
| 作業温度 | -25~+70・度; c | |
| 相対湿度 | 月平均90％最大相対湿度、 と最小温度25・度; 結露しないでc; 最大realitive未満の湿度50％ときに最高気温+55・度; c | |
| 空気の圧力 | 86~106kpa、 未満の高度2キロ。 | |
| アプリケーション | 電圧クラス最大10kv、 以下 | |

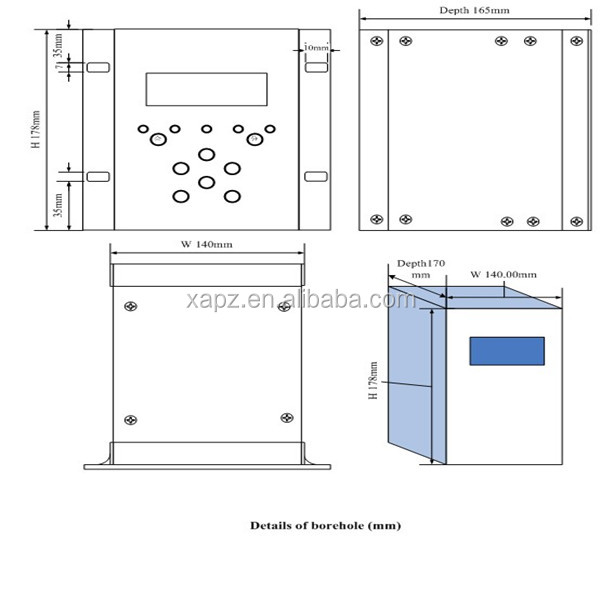

| 境界線の寸法 | 180170x185mm | |

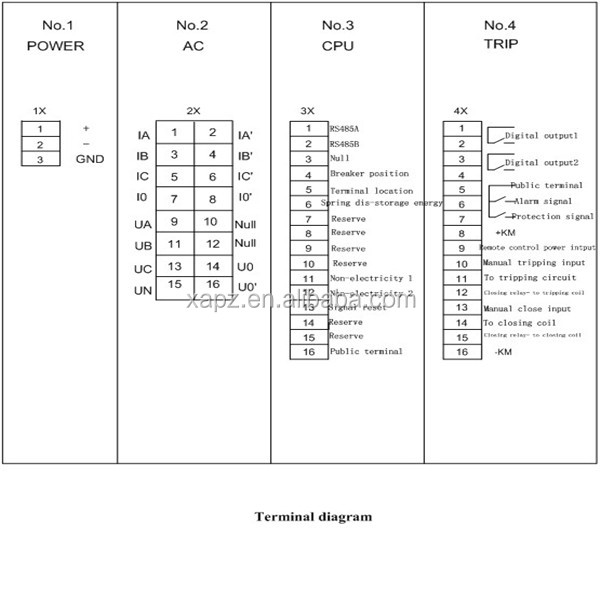

デバイスの端子図
