| 原産地: | 中国(本土) | 銘柄: | pz | モデル番号: | pz1150 | を供給する: | 220v | 機能: | 三つの- 相電流保護、 等 | 通信: | rs485 | 自己- 監視: | はい | リモコン: | はい | プロトコル: | iec60870 | emc: | Iec255-22 | 力学的: | Iec60255-21-1 |
包装
| 包装: | 標準的な輸出パッケージ、 抗- 水分と粉砕抵抗力。 |
仕様
マイコンの配電自動化コンデンサ用保護リレー1.iec2552.未満の応答時間40ms3.アラーム

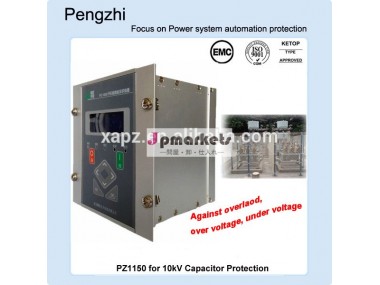

マイコンの配電自動化コンデンサ用保護リレー
コンデンサ保護にも適用可能であるpz115010kvのクラスと以下の電圧。
通常、 それがインストールされているにおける高電圧スイッチキャビネット、 装備した飾り棚格子またはループサーキットブレーカ付き。
機能
<
| を分類する | 説明 | pz1150 コンデンサ |
| ac入力 | ua、 ub、 uc、 uo | ・radic; |
| ia、i b、i c、 3io | ・radic; | |
| 保護機能 | 三つの- 相電流保護 | ・radic; |
| 逆- 時間上- 電流 | ・radic; | |
| 過負荷保護 | ・radic; | |
| ゼロ- シーケンス現在 | ・radic; | |
| 過電圧、 低電圧 | ・radic; | |
| ゼロ- シーケンス電圧 | ・radic; | |
| 再- closeing、 アクセラレーション | ||
| 負- シーケンス現在 | ||
| 非- 電気の保護 | ・radic; | |
| 軽ガス、 重いガス 高温、 全温度範囲で | ||
| 自動スイッチスペア | ||
| 回路 | 抗- トリップ機能 | ・radic; |
| 通信 | rs485 | ・radic; |
| セルフチェック | 障害アラーム | ・radic; |
| スマートコントロール | リモート通信、 リモコン、 リモートを測定、 調整するリモート | ・radic; |
技術データ
<
| 公称電圧 | 220vまたは110v |
| 度数 | 50hz |
| 電流 | ac5aまたは1a |
| 電流精度 | 0.5 |
| パワー精度 | 1.0 |
| 度数精度 | 0.02hz |
| 応答時間 | <40ms |
| 絶縁抵抗 | >100m・オメガ; |
| シェルの材質 | アルミ合金 |
| インパルス干渉 | Iec255-22-1iii |
| esd干渉 | Iec255-22-2i v |
| 放射されるemフィールドの干渉 | Iec255-22-3iii |
| 高速過渡干渉 | Iec255-22-4、 |
| 抗- 振動 | 耐久性i ec60255- 21- 1:19884.2. 2私、 Iec応答性60255- 21- 1:19884.2. 私 |
| 耐衝撃性 | 耐久性gb/14537-19934.2. 2私t、 応答性gb/14537-1993私4.2. t |
| 抗- 衝突 | Gb/14537-19934.3私t |
| 保管温度 | -20~+55・度; c |
| 作業温度 | -25~+70・度; c |
| 相対湿度 | 月平均90％最大相対湿度、 と最小温度25・度; 結露しないでc; 最大realitive未満の湿度50％ときに最高気温+55・度; c |
| 空気の圧力 | 86~106kpa、 未満の高度2キロ。 |
| アプリケーション | 電圧クラス最大10kv、 以下 |
| 境界線の寸法 | 180170x185mm |
