製品情報
| 原産地: | 中国(本土) | 銘柄: | ZheQian | モデル番号: | 150/160/180/200/250sqmm--L | 証明: | ISO9001: 2008年 |
包装
| 包装: | Plywoodenケース/木製ケース |
仕様
1.断面: 150/180/200mm22.端子: cf3.ケーブルの特殊寸法要望に応じて利用できる
製品の説明
特徴:
1)長寿命、 メンテナンスが容易、 低抵抗とインピーダンス、 低磁気キック、
最高電気力率、 急速冷却効果と柔軟性。
2)ケーブルに私達が作り出すi n0.61.5mの長さでのセクションで150mm2180mm2200mm2または
3)他の特別な寸法や要望に応じて利用できるケーブルの種類
注: 十分な水の不足をもたらすでしょう、 減少したケーブルの寿命
二次用ケーブルポータブルスポット溶接機
1.この仕様jisc9318にご相談
2.私たちのものは主に含まれますkickless二次ケーブルケーブルと単芯ケーブル。
1)kicklessケーブル: 低- リアクタンス水冷フレキシブルケーブルで構成されてい2別の導体に編組絶縁相互にかつ単一ホース。
2)単芯ケーブル: を冷却した水フレキシブル、 を各での行く- と- リターンパスは導体に編組ホース、 通常、 セットを作る。
3.specifiction
アイテム | ケーブルサイズ | |||||
300mcm(2x150mm2) | 400mcm(2x200mm2) | |||||
2.0m | 2.4メートル | 3.0メートル | 2.0m | 2.4メートル | 3.0メートル | |
抵抗(& ムー; ・オメガ;) | 460 | 550 | 680 | 330 | 400 | 495 |
インピーダンス(& ムー; ・オメガ;) | 465& plusmn; 10 | 556& plusmn; 10 | 686& plusmn; 10 | 333& plusmn; 15 | 404& plusmn; 15 | 500& plusmn; 15 |
リアクタンス(& ムー; ・オメガ;) | 68 | 81 | 90 | 45 | 57 | 71 |
流れる冷却水 | 6l/min | |||||
径。 裸銅線の | ・φ; 0.25mm | |||||
人生の時間 | スポット溶接で12000a600000について、 10cycle( 通常は4monthes) | |||||
製品技術的条件
1.メインケーブル: 面積は150x2ミリメートルクロス2長さ2.4メートル、 補助160ミリメートルケーブル2長さ0.6メートル。
2.ゴム管が優れた柔軟性、 表面は最大しっかりと適時バインドされている、 インストール後に、 それは無透明たわみ。
3.hermetization性能の水システム: 0.7mpaで、 それは漏れがない。
4.水フラックス:> 2x3l/0.25分度mpa、 の仕様を循環水パイプジョイント: 3月8日& rdquo;。
5.温度上昇のケーブル: 20未満・度; スポット溶接におけるcで回100150kvaまたは160サスペンションkvaスポット溶接機( 現在の: 10000a、 通電持続時間: 0.2s)
6.絶縁抵抗:> 3m・オメガ; ケーブル間のゴム管で;> 3m・オメガ; 2端末間の二つの電極の
7.上の電圧降下ケーブル:< の20％二次電圧の変圧器。
8.ケーブルの各セット判読銘板を持たなければならない、 ラベル、 と仕様。 ケーブルコネクタは滑らかな表面を持って、 亀裂や損傷などと無。
9.ワーキング·ライフ: 300以上、 スポット溶接の000運用で10000a(+10％)、 すべて通電0.2s持続時間

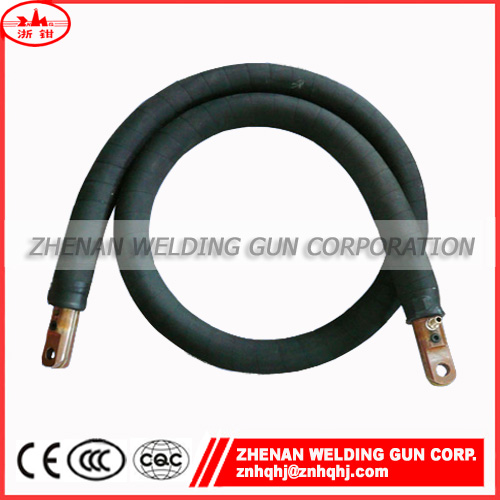

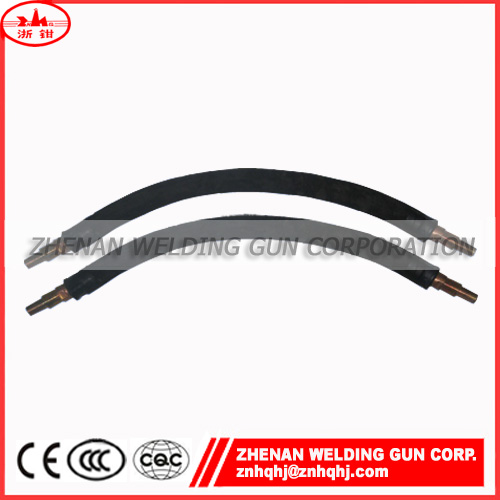

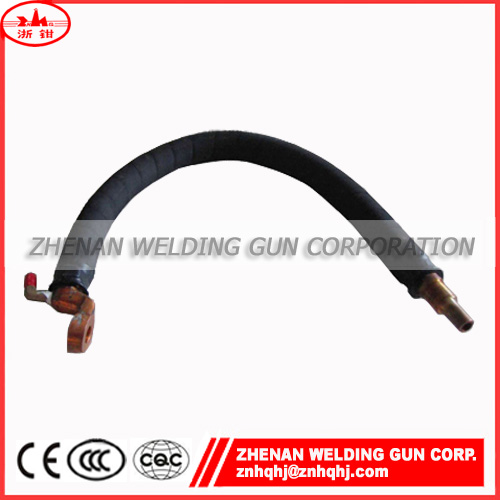

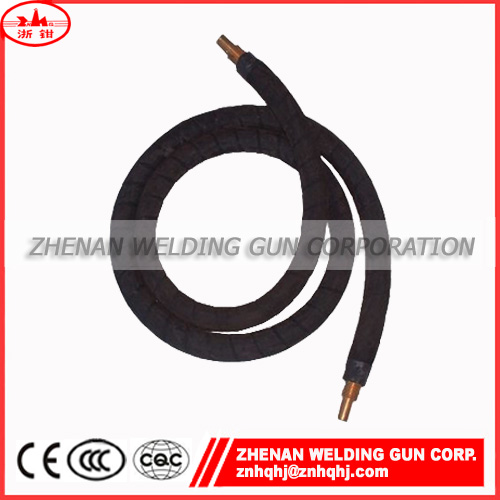

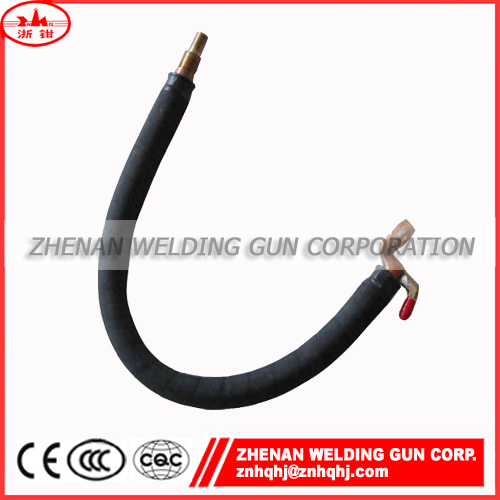

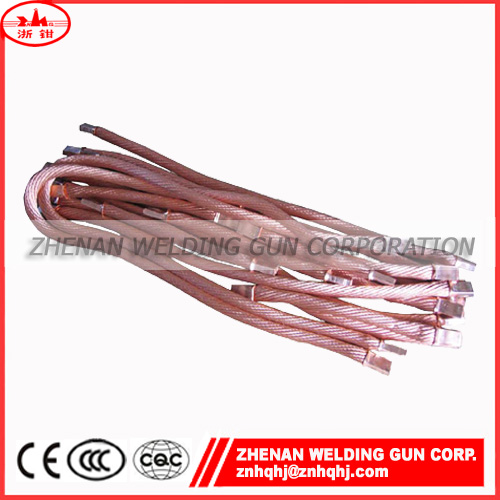

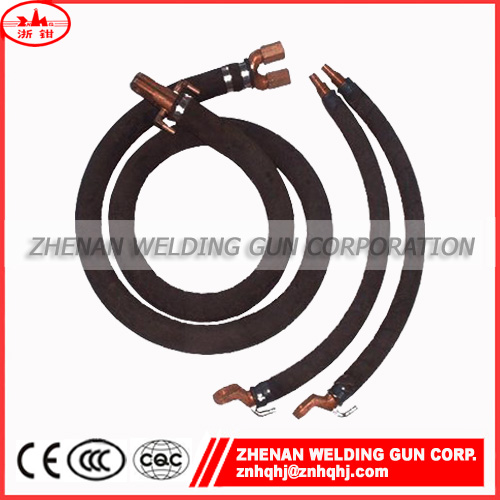

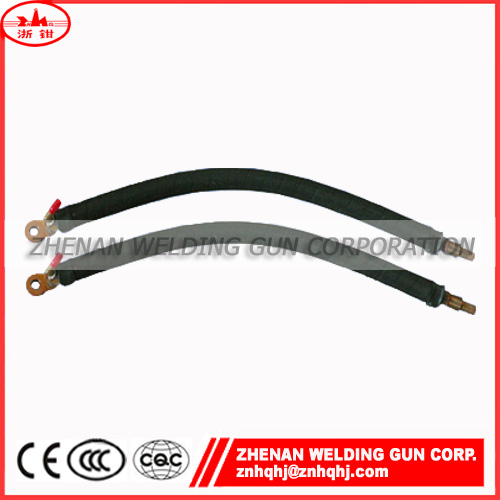

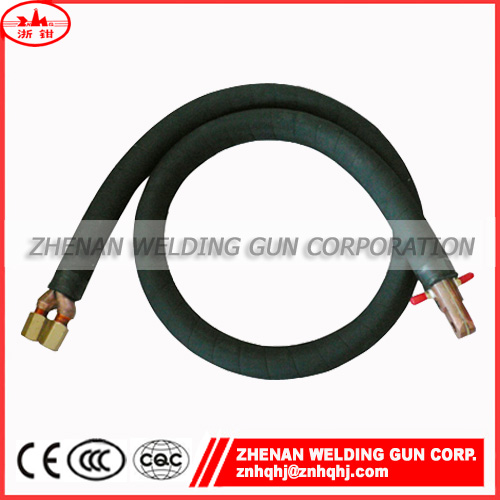

商品写真
