製品情報

原産地: 中国(本土)	銘柄: zheqian	モデル番号: 150- 250sqmm---- 長さ
認証: :2008

包装

包装: 合板ケース

仕様

電解銅線; シングルワイヤの直径。 0,25ミリメートル; 交互にフェーズ; ケーブルの特殊寸法要望に応じて利用できる。

特徴:

より良い柔軟性
より良い冷却
インピーダンスが低い
低消費電力の損失
長寿命化( 4monthとより正常に)

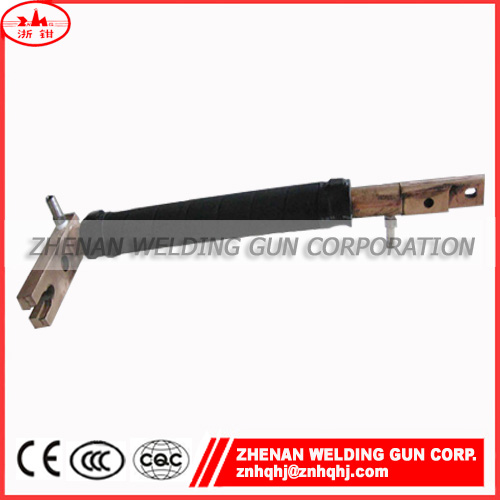

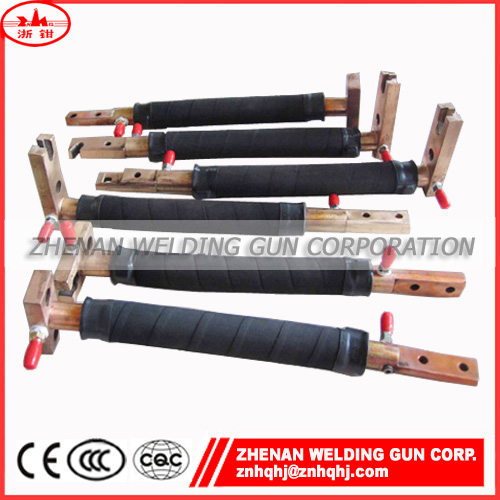

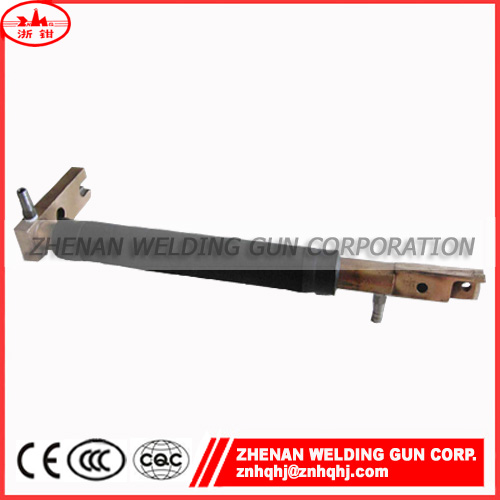

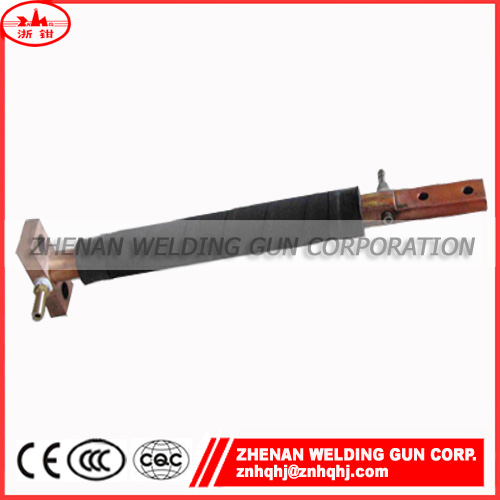

二次用ケーブルポータブルスポット溶接機



1.この仕様jisc9318にご相談



2.私たちのものは主に含まれますkickless二次ケーブルケーブルと単芯ケーブル。

1)kicklessケーブル: 低- リアクタンス水冷フレキシブルケーブルで構成されてい2別の導体に編組絶縁相互にかつ単一ホース。

2)単芯ケーブル: を冷却した水フレキシブル、 を各での行く- と- リターンパスは導体に編組ホース、 通常、 セットを作る。



3.specifiction



アイテム	ケーブルサイズ
	300mcm(2x150mm2)			400mcm(2x200mm2)
	2.0m	2.4メートル	3.0メートル	2.0m	2.4メートル	3.0メートル
抵抗(& ムー; ・オメガ;)	460	550	680	330	400	495
インピーダンス(& ムー; ・オメガ;)	465& plusmn; 10	556& plusmn; 10	686& plusmn; 10	333& plusmn; 15	404& plusmn; 15	500& plusmn; 15
リアクタンス(& ムー; ・オメガ;)	68	81	90	45	57	71
流れる冷却水	6l/min
径。 裸銅線の	・φ; 0.25mm
人生の時間	スポット溶接で12000a600000について、 10cycle( 通常は4monthes)





technical条件



1.メインケーブル: 面積は150x2ミリメートルクロス2長さ2.4メートル、 補助160ミリメートルケーブル2長さ0.6メートル。



2.ゴム管が優れた柔軟性、 表面は最大しっかりと適時バインドされている、 インストール後に、 それは無透明たわみ。



3.hermetization性能の水システム: 0.7mpaで、 それは漏れがない。



4.水フラックス:> 2x3l/0.25分度mpa、 の仕様を循環水パイプジョイント: 3月8日& rdquo;。



5.温度上昇のケーブル: 20未満・度; スポット溶接におけるcで回100150kvaまたは160サスペンションkvaスポット溶接機( 現在の: 10000a、 通電持続時間: 0.2s)



6.絶縁抵抗:> 3m・オメガ; ケーブル間のゴム管で;> 3m・オメガ; 2端末間の二つの電極の



7.上の電圧降下ケーブル:< の20％二次電圧の変圧器。



8.ケーブルの各セット判読銘板を持たなければならない、 ラベル、 と仕様。 ケーブルコネクタは滑らかな表面を持って、 亀裂や損傷などと無。



9.ワーキング·ライフ: 300以上、 スポット溶接の000運用で10000a(+10％)、 すべて通電0.2s持続時間。
