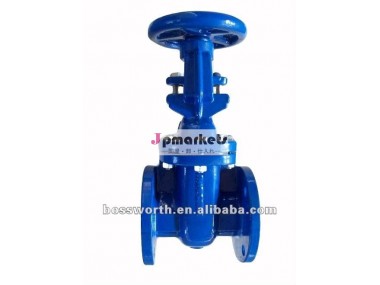

製品情報
| 標準的なか標準外: 標準 | 構造: ゲート | 圧力: 中型圧力 |
| 力: 手動 | 材料: キャスティング | 媒体の温度: 中型の温度 |
| 媒体: 水 | ポートサイズ: DN50-DN800 | 原産地: 中国(本土) |
| モデル番号: BW50136-MF | 銘柄: Tecoflo |
包装
| 包装: ベニヤ基板ケースを導いた |
仕様
1: msssp-702に準拠してい: ために掘削フランジansi16.1( 125ポンド/150ポンド) 3: 顔顔の大きさに応じてb16.10ansi( 125bl)
説明:
1.設計と製造msssp-70に準拠してい
2.ansiフランジ寸法に準拠していb16.1( 1251b)
3.寸法を面に準拠していb16.10ansi( 1251b)
4.msssp-70試験は、
5.操作することができること傘歯車で顧客に応じて専修rsquo; の要件。
6.適切なメディア: 水、 オイル、 ガス
マテリアルリスト:
なし。 | 一部 | 材料 | 標準 |
1 | ボディ | 鋳鉄 | astma126クラスb |
2 | シートリング | 鋳造青銅 | astmb62 |
3 | ウェッジ顔のリング | 鋳造青銅 | astmb62 |
4 | ウェッジ | 鋳鉄 | astma126クラスb |
5 | ステム | 真鍮 | astmb16 |
6 | ボディガスケット | グラファイト |
|
7 | ボルト | 鋼 | astma307b |
8 | ナット | 鋼 | astma307b |
9 | ボンネット | 鋳鉄 | astma126クラスb |
10 | 後部座席ブッシング | 黄銅鋳物 | astmb584 |
11 | パッキング | グラファイト |
|
12 | ブッシングパッキング | 黄銅鋳物 | astmb584 |
13 | ボルト腺フォロワー | 鋼 | astma307b |
14 | ナット腺フォロワー | 鋼 | astma307b |
15 | 腺フォロワー | ダクタイル鋳鉄 | Astm53665-45-12 |
16 | ヨークブッシュ | 鋳造青銅 | astmb62 |
17 | ナットブッシングヨーク | 鋳鉄 | astma126クラスb |
18 | スクリュー | 鋼 | astma307b |
19 | ハンドホイール | 鋳鉄 | astma126クラスb |
20 | 識別プレート | アルミ |
|
21 | ハンドホイールナット | ダクタイル鋳鉄 | Astm53665-45-12 |
22 | ヨーク | 鋳鉄 | astma126クラスb |
