製品情報

標準的なか標準外: 標準	構造: 蝶	圧力: 中型圧力
力: 手動	材料: キャスティング	媒体の温度: 中型の温度
媒体: 水	ポートサイズ: DN50-DN600	原産地: 中国(本土)
モデル番号: BW1007	銘柄: Tecoflo

包装

包装: 標準輸出梱包( 木製ケースを、 fumagationスタンプ) または顧客の要求に応じて。

仕様

ギアとウォーム1バタフライバルブ: こぢんまりとして2かつ軽量である: 低価格でとqualiy3で良い: ceiso付きapi

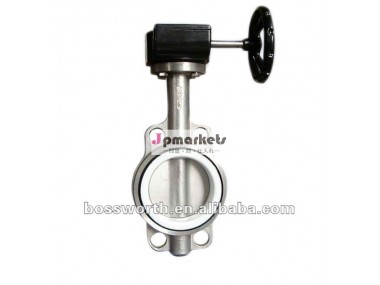

バタフライバルブ手動ワームギアの演算子

I)設計基準:
1:設計基準に準拠してい: msssp-67、 api609、 en593。
2: 接続フランジに準拠してい: dinpn10/16/25、 ansib16.1,bs4504、 isopn10/16。
3: 上部フランジに準拠してい: iso5211。
4: 顔に顔に準拠してい: api609、 iso575220系、 bs5155。
5: 試験規格に準拠してい: api598。

Ii)製品の文字:
1.安定したゴム担保付シートバルブのトルク。
2.溝付きスリーブを達成するために設計安定した位置決め。
3.シンプルな構造、 こぢんまりとして、 解体容易な、 インストールとメンテナンス。
4.最小作動トルク。 レバー、 ギア、 空気圧や電動アクチュエータを選択することができ。
5.特別なデザイン、 高流量と低流動抵抗。
6.適当な媒体: 水、 下水、 海の水、 空気、 蒸気、 食品、 薬剤、 油。

7: 絵画: expoxy塗料、 の操作方法: ウォームギア。

Iii) 材料リスト

なし。	部品名	材料
1	ボディ	鋳鉄/ダクタイル鋳鉄/ss/wcb
2	ディスク	アル- 青銅/モネル/
3	ピン	Ss416/wcb/チタンステル/ss316/モネル
4	シート	Epdm/ptfe/ブナ/ハイパロン/バイトン/ネオプレン
5	ステム	Cr13/ss316/ss416/wcb
6	ブッシング	Ptfe/潤滑
7	O- リング	Epdm/ptfe/ブナ/ハイパロン/バイトン/ネオプレン
8	ワーム- ギア	鋳鉄/ダクタイル鋳鉄/可鍛性
9	ハンドホイール	鋳鉄/ダクタイル鋳鉄/可鍛性
10	ボルト	wcb
