製品情報

材料: ステンレス	技術: 溶接	タイプ: フランジ
原産地: 中国(本土)	モデル番号: Eh-500/500時間ステンレス怒鳴る	銘柄: Ehase- フレックス
関係: フランジ	形: 同輩	ヘッドコード: ラウンド
呼び内径: 50-300mm	長さ: 150〜200ミリメートル	使用圧力: 16kg/cm2
フランジ: jis、 ansi、 din、 bs、 jb。。。

包装

包装: 木製ケース

仕様

1.fm承認された柔軟なフランジ継手2.で使用するための入口ポンプ出口と振動を吸収する、 ノイズを低減させる

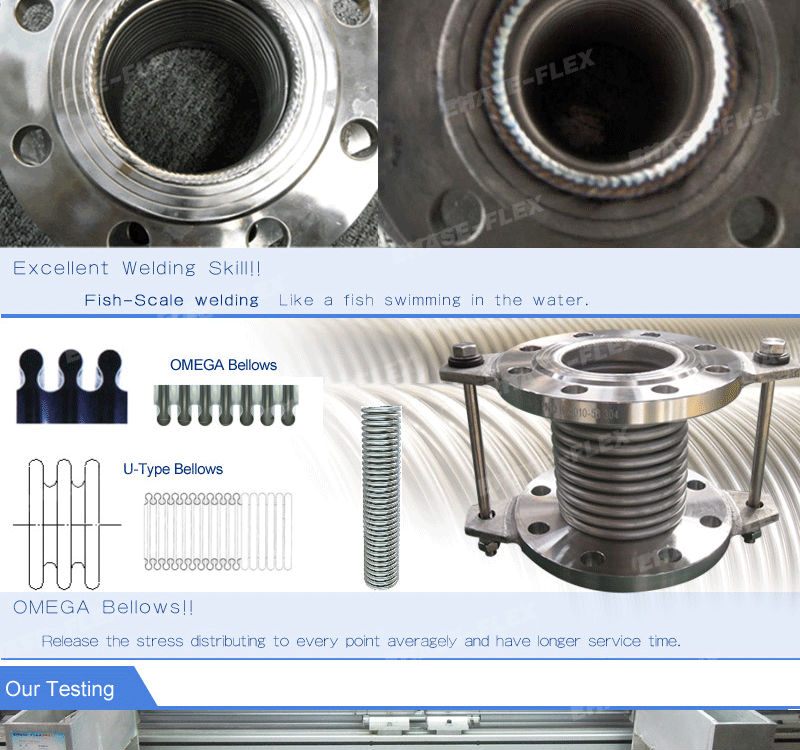

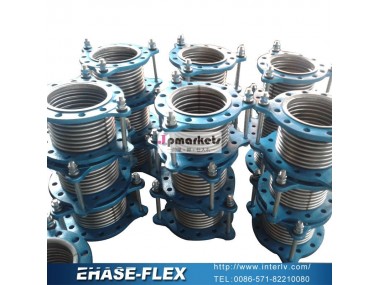

柔軟なフランジ継手ステンレス鋼タイロッド付きベローズ、 fmは承認した

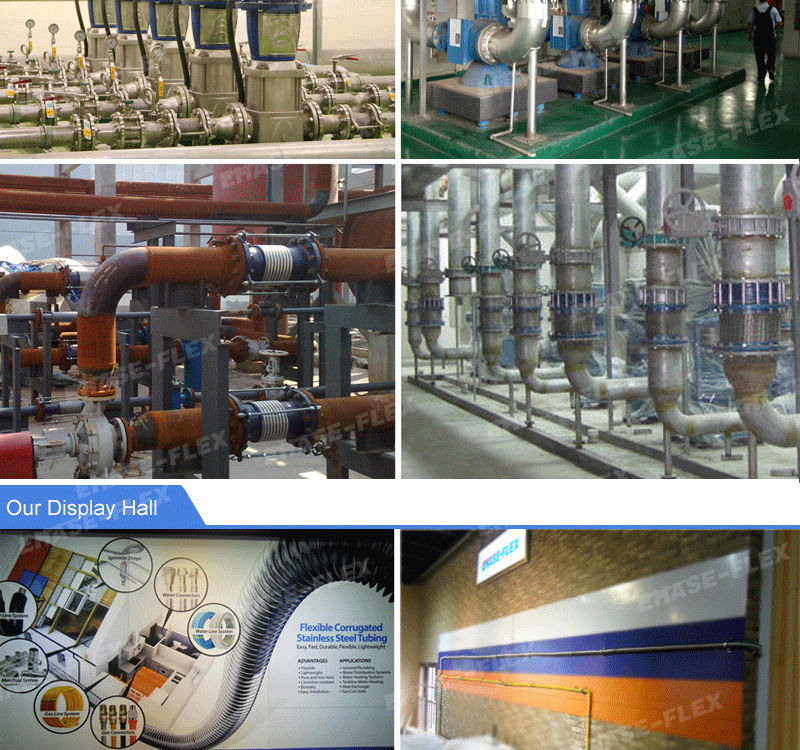

のために使用されの柔軟な接続の様々な種類の入口または出口、 ポンプやバルブの振動吸収するまで、 ノイズを低減させる。



1.construcion

アイテム	部品	材料	備考
1	ベローズ	sus304	Sus316/sus321
2	フランジ	Ss400/ＦＣＤ	Sus304/316
3	タイロッド	s15c	sus304
4	ガスケット	ゴム


2.仕様



Eh-500/500時間: 仕様
呼び内径		全長		ベローズ		許容偏差	最大使用圧力
				仕様
				生命の長さ	o。 d。	最大オフセット	Eh-500	Eh-500h
ミリメートル	インチ	ミリメートル	インチ	ポンド( mm)	D( mm)	L( mm)	キロ/cm2
50	2	150	6	120	70.0	15	10	16
65	21/2	150	6	120	86.5	14	10	16
80	3	150	6	108	101.7	3.9	10	16
100	4	150	6	108	128.0	9.5	10	16
125	5	150	6	105	156.5	8.2	10	16
150	6	150	6	105	183.5	6.9	10	16
200	8	200	8	150	234.0	10.5	10	16
250	10	200	8	140	289.0	7.1	10	16
300	12	200	8	140	341.0	5.9	10	16
350	14	230	8	140	397.7	5.2	10	16
400	16	230	10	180	496.1	8.1	10	16
450	18	250	10	180	508.0	7.4	10	16
500	20	250	10	180	562.0	6.5	10	16
550	22	250	10	180	604.0	6	10	16
600	24	250	10	180	656.0	5.4	10	16

#we設計することができ、 あなたの条件として生成する。
