製品情報
| 材料: ステンレス | 技術: 他 | タイプ: カップリング |
| 原産地: 中国(本土) | モデル番号: EH-600/600M | 銘柄: Ehase曲げなさい |
| 関係: フランジ | 形: 同輩 | ヘッドコード: 円形 |
| フランジ: JIS、ANSI、DIN、B.S.、JB… | 働き圧力: 10kg/cm2か16kg/cm2 |
包装
| 包装: 木製ケース |
仕様
1.怒鳴るfm承認された変形するためのクーリングジョイント2.フランジフローティング( オプション) 3.柔軟かつvibrantionとノイズを吸収する

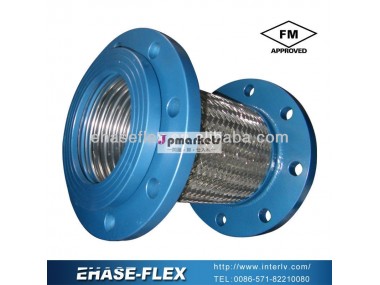

fmは承認したステンレス鋼怒鳴る変形ジョイント用ジョイントカップリング
1.特徴
、。 使用オメガている材料の応力をminmizeベローズ。
b。 フローティングoptioanl用フランジ
2.建設:
フランジ: 片側が固定され、 もう一つはアクティブであるか、 あるいは両方がアクティブになっ、 または両方固定。
| アイテム | 部品 | 材料 | 備考 |
| 1 | ベローズ | sus304 | Sus316/321 |
| 2 | 線編組 | sus304 | |
| 3 | シールリング | sus304 | sus316 |
| 4 | フランジ | ss400 | Sus304/316/321 |
| 5 | フローティングフランジフランジまたは固定 | ss400 | Sus304/316/321 |
3.仕様:
| ボアnorminal( mm) | 合計長さ( mm) | Oベローズ。 d。( mm) | 横移動( mm) | 作動圧力( 分離膜) | |
| Eh-600m-l | Eh600m-lh | ||||
| 40 | 500 | 56.0 | 50 | 10 | 16 |
| 50 | 500 | 73.6 | 50 | 10 | 16 |
| 65 | 500 | 88.0 | 50 | 10 | 16 |
| 80 | 500 | 102.0 | 50 | 10 | 16 |
| 100 | 600 | 128.0 | 50 | 10 | 16 |
| 125 | 600 | 155.0 | 50 | 10 | 16 |
| 150 | 600 | 185.0 | 50 | 10 | 16 |
| 200 | 800 | 235.0 | 50 | 10 | 16 |
| 250 | 1000 | 286.0 | 50 | 10 | 16 |
| 300 | 1200 | 340.0 | 50 | 10 | 16 |
#我々は、 設計あなたの条件として生成する。
