製品情報
原産地: 中国(本土) | 銘柄: chfe | モデル番号: Kyn28a-12 |
包装
包装: 通常の輸出木製ケース |
仕様
11/24/35kvスイッチキャビネット/配電盤に該当する電力受信及び分布で3.6-12kv三つの- 相交流50hzの
私。一般的な説明

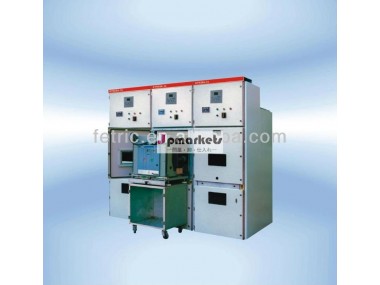

Kyn28a-12型金属- クラッドリムーバブル密閉型スイッチキャビネット( スイッチ用キャビネットと呼ばれる短い)。 にも適用可能である電力受信及び分布で3.6-12kv三つの- 相交流50hzの単一バスバーセクショニングシステムと単一バスバー。 それは制御する機能を、 回路を保護および監視。
ii。動作環境
、。 周囲温度上限値と下限値は、 それぞれ+40・度; cと- 40・度; c;( 保管および輸送でできるように- 30・度; c);
B。 高度が1000m以上ではない;
C。 相対湿度: 日平均値以上95%であってはならない、 しながら月平均値であってはならない以上90%( +25・度; c);
D。 震度であるべきではない8つ以上・度;;
e。 火のない場所、 爆発の危険性、 深刻な汚染、 化学的腐食と激しい振動。
iv。・構造設計
スイッチキャビネットは金属- クラッド。 その構造設計協定gb3906-91基準に準拠、 iec298、 とdl404dl402.地殻構造はで作られた手段により鋼板曲げや溶接の、 が結合されているボルトで。 手のバギーパネルは、 キャビネットのドア。 の懐はスイッチキャビネットはブレーカー室に分ける、 主母線室、 ケーブル室及び中継室金属パーティションにより。 保護の程度はの全体の地殻やコンパートメントが均等にip2xです。 すべての金属製の構造物は確実にアースに接続されている。 のすべてのコンパートメントを持っている主回路システムの圧力解放チャネルを独立した排気。
v。主な技術パラメータのスイッチキャビネット
vi。注文方法
次の情報を供給する必要があり、 購入者を注文するための。
、。 一次回路のスキーム。
B。 電気部品の種類と仕様開閉装置で;
C。 材料の品質と仕様のメインバスバーと分岐バスバーに応じて( 工場・rsquo; 基準s指定されていない場合);
D。 小さな配線の模式図または標準概略図、 ミニチュアバスバー配列図および端子図;
E。 開閉装置のコーティングの色;
f。 スペアパーツの名前と量
g。 と交渉してください特殊な要件にメーカー。
