製品情報
| 原産地: 中国(本土) | 銘柄: CHFE | モデル番号: S9-M-630~10000/10 |
| 使用法: 力 | 段階: 3 | 配線のタイプ: Y/Delta、Y/Y、Delta/Y |
包装
| 包装: 木の場合 |
仕様
リング変圧器、電源、電気機器1.6~11kV/3~6.3kV 2.0.63~10MVA 3.S9~S13の変圧器4.1yearの保証

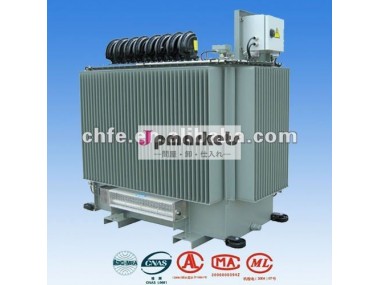

Oil-immersed高圧電力の変圧器
サービスは調節する
1)高度: ≤1、000m
2)最高の周囲温度: +40。C
3)最高の毎日の平均の温度: +30。C
4)最高の年次平均温度: +20。C
5)最低の周囲温度: -25。C
6)屋内か屋外
ユーザーに従う特別条項
特徴
高品質から成っていた1.Coreはsilliconシートを冷間圧延した
高品質のoxygen-free銅から成っている2.Coil
高圧巻上げのための3.Multilayered円柱構造、低電圧の巻上げ、良い性能のための円環形状の構造
4.New絶縁材の構造は能力agaistの短絡を高める
5.Hermeticラジエーターのオイルタンク、減らされた容積および延長された耐用年数
船積みの間に構造、漂うことおよび支えられた操作を保証しない6.Special
7.Security: 圧力安全弁、信号の温度計、ガスのリレー
手入れ不要8.Corrosion抵抗の処置
S11-M-630~10000/10 リング変圧器
第一次電圧: 6、10、11kV
叩く範囲: ±5%
二次電圧: 3、3.15、6.3kV
関係のグループ: Yd11

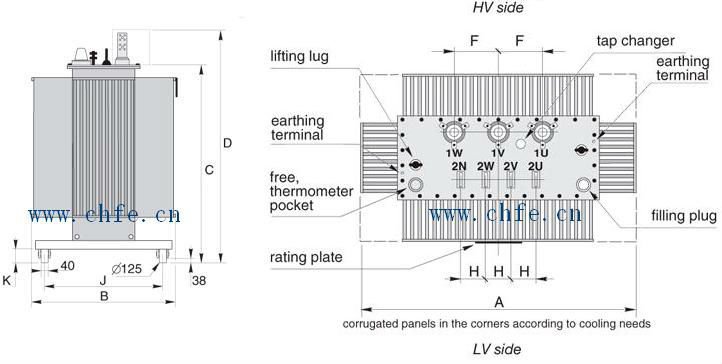

容量(KVA) | 正価格販売損失(w) | 負荷損失(w) (75°C) | インピーダンス電圧(%) | 正価格販売流れ(%) | 総重量(kg) | 次元 L*W*H (mm) | ゲージ(mm) |
630 | 1150年 | 6200 | 4.5 | 0.9 | 2420 | 1700*1010*1420 | 660*660 |
800 | 1400年 | 7500 | 5.5 | 0.8 | 2880 | 1800*1050*1500 | |
1000年 | 1650年 | 10300 | 0.7 | 3270 | 1900*1080*1620 | 820*820 | |
1250年 | 1950年 | 12800 | 0.6 | 3780 | 2020*1180*1650 | ||
1600年 | 2300 | 14500 | 4150 | 2080*1300*1680 | |||
2000年 | 2650 | 17100 | 4950 | 2250*1420*1860 | |||
2500 | 3100 | 20000 | 6080 | 2560*2170*2080 | 1070*1070 | ||
3150 | 3650 | 23700 | 0.5 | 7300 | 2650*2280*2140 | ||
4000 | 4450 | 28100 | 8780 | 3100*2500*2260 | |||
5000 | 5200 | 32700 | 10900 | 2750*2580*2420 | |||
6300 | 6150 | 36900 | 6.5 | 12880 | 2860*2620*2730 | ||
8000 | 8900 | 44000 | 0.4 | 14220 | 3500*3650*3200 | 1475*1475 | |
10000 | 11600 | 50600 | 16450 | 3600*3780*3300 |
歓迎は順序をカスタマイズした!
