製品情報
標準的なか標準外: 標準 | 構造: ダイヤフラム | 圧力: 中型圧力 |
力: ソレノイド | 材料: 真鍮、 ステンレス鋼 | 媒体の温度: 中型の温度 |
媒体: 空気、 水、 オイル、 r134a、 r22、 r407c、 r404a/507、 r410a | ポートサイズ: 1/4、 3/8、 1/2、 7/8、 1、 5/8 | 原産地: 中国(本土) |

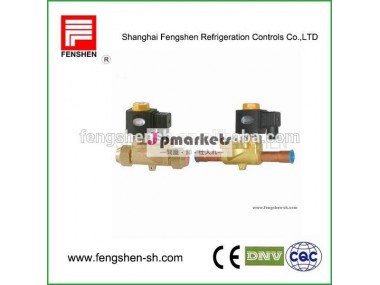

モデル番号: Svシリーズ/ssvシリーズ/sv-gシリーズ | 銘柄: fenshen | 名: パイロット式ダイアフラム付き常閉型電磁弁 |
異なる圧力開口部: 分。: 0.005最大。: 2.1( ac) 1.7( dc) | 周囲温度: -20~50 | 中温: -25~120 |
、。 c。: 24v、 36v、 110v、 220v、 380v | d。 c。: 12v、 24v、 110v、 220v | 接続形態: saeフレアやはんだodf |
承認: ce、 dnv |
包装
包装: パイロット式常閉型電磁弁ダイアフラム付きカートンのパッキングを持つ。 |
仕様
仕様最大。 使用圧力: 3300mpa最大。 試験圧力: 3.5mpa
製品名:
電磁弁
利点:
1.の種類を変化させソレノイドバルブ
2.ダイアフラムと
3.冷凍で広く使用することができる、 空気圧や油圧システム、 にも記載ボイラー及び火災- ファイティング、 等。
4.使用フルクローズ磁気コイルと国際規格の電気プラグdin。
5良い断熱材、 防水、 防湿、 抗- 振動及び腐食抵抗。
動作原理
1.時コイルが通電されて、 パワーを開き、 電磁小さなオリフィス。
2.その後バルブの上下の圧力を減らすことができます、 圧力差が発生したダイヤフラムの両側の
3.し、 作るダイアフラムリフトを開くためにメインオリフィス。
4.時コイルはデ- 通電、 をプラグステムが小さなオリフィスをドロップして、 閉じなぜならバネ力とその重量。
5.培地を逆さまに入りdiaphrgm穴を介してのスロットル、
6.その後、 圧力の両サイドにダイヤフラムが下振れ。
7.ダイヤフラムがついにをドロップして、 閉じメインオリフィス。
用法
1.バルブをインストールする必要で水平パイプ垂直位置の下の行。 流れ方向を満たす必要があり、 矢印の方向に弁体の。
2.の石油入力を満たしている必要があり電圧定格入力電圧を示したラベルに。 バルブから出発コイルコイルに通電時には認められていないで損傷を回避するため、 コイル。
3.バルブ付手動機能に応じて、 それをする必要がありターンマニュアルバーバルブを開くためのシステムを行う前に、 気密性を避けるためにダメージにダイヤフラム。
4.ろう付バルブを接続するときにシステム内のチューブ、 非常に重要なポイントはフォロー:
、。 ろう付け前に、 コイルなければならない出発とユースウェットファブリックカバーするために、 バルブ本体バルブの部分を避けるダメージに高温のためときにろう付け。
b。 それを避ける必要があり難に直面するろう付けバルブ本体。
c。 が良くなるよう低温型を採用してい銀ろうバー。
5.バルブ付手動機能に応じて。 マニュアルバーをオンにする必要があり、 バルブを開くためにシステムを実行する前に気密性、 を避けるためにを損傷しダイヤフラム。
6.コイル設定する必要がありにするときは、 体に電流。
技術データ
周囲温度:- 20〜50・度; c
液温:- 25〜120・度; c
最大。 使用圧力: 3mpa
最大。 試験圧力: 3.5mpa
利用可能な媒体: r134a、 r22、 r407c、 r404a/507
定格電力:
、。 c。: 24v、 36v、 110v、 220v、 380v
D。 c。: 12v、 24v、 110v、 220v
データ・タイプ
接続形態 | モデル | 接続寸法 | Kv値( m3/h) | Diff開口部。 圧力( mpa) | 寸法( mm) | |||||
(mm) | (で。) | 分 | 最大 | |||||||
、。 c。 | d。 c。 | 長さ | 広い | 高さ | ||||||
saeフレア | sv6 | ・φ; 8 | 5/16 | 0.4 | 0.005 | 2.1 | 1.7 | 85 | 45 | 97 |
sv8 | ・φ; 10 | 3/8 | 1 | 0.005 | 2.1 | 1.7 | 85 | 45 | 97 | |
sv10a | ・φ; 12 | 1/2 | 1.8 | 0.005 | 2.1 | 1.7 | 85 | 45 | 97 | |
sv13a | ・φ; 16 | 5/8 | 3 | 0.005 | 2.1 | 1.7 | 89 | 45 | 97 | |
sv16 | ・φ; 19 | 3/4 | 4.5 | 0.005 | 2.1 | 1.7 | 118 | 60 | 120 | |
sv19 | ・φ; 22 | 7/8 | 5 | 0.005 | 2.1 | 1.7 | 118 | 60 | 120 |
Kvは値はで水の流れをm3/でhバルブ前後の圧力降下0.1mpa、 ・ρ; =1000kg/m3 モデルの後の手紙: ・ldquo; a& rdquo; 改良されたtypr手段、 ・ldquo; w& rdquo; はんだ手段odf。 ・ldquo; k& rdquo; は、 通常の意味で開弁。 |
接続 | モデル | 接続 | kv値 | diff開口部。 | 寸法 | ||||
分。 | 最大。 | ||||||||
、。 c。 | d。 c。 | 長さ | 広い | 高さ | |||||
フレア | ssv6 | 5/16 | 0.4 | 0.005 | 2.1 | 1.7 | 85 | 45 | 97 |
ssv8 | 3/8 | 1 | 85 | 45 | 97 | ||||
ssv10a | 1/2 | 1.8 | 85 | 45 | 97 | ||||
ssv13a | 5/8 | 3 | 89 | 45 | 97 | ||||
ssv16 | 3/4 | 4.5 | 119 | 60 | 120 | ||||
ssv19 | 7/8 | 5 | 119 | 60 | 120 | ||||
はんだ | ssv6w | 5/16 | 0.4 | 125 | 45 | 97 | |||
ssv8w | 3/8 | 1 | 125 | 45 | 97 | ||||
ssv10aw | 1/2 | 1.8 | 125 | 45 | 97 | ||||
ssv13aw | 5/8 | 3 | 150 | 45 | 97 | ||||
ssv16w | 3/4 | 4.5 | 185 | 60 | 120 | ||||
ssv19w | 7/8 | 5 | 190 | 60 | 120 | ||||
ssv25w | 1- 1/8 | 9.5 | 0.03 | 232 | 72 | 120 | |||
1- 3/8 | 250 | 72 | 120 | ||||||
ssv32w | 1- 3/8 | 15 | 281 | 86 | 130 | ||||
1- 5/8 | 281 | 86 | 130 | ||||||
Kvは値はで水の流れをm3/でhバルブ前後の圧力降下0.1mpa、 ・ρ; =1000kg/m3 |
ソレノイドバルブsv-gシリーズ水供給システム:
ソレノイドバルブsv-gシリーズとして使用することができの俳優で給水システムで自動システム、 火災制御システム、 水噴霧システムと汚いにルーフィングや農業。 彼らはまた、 に使用することができ空気圧油圧と食品機械。
ソレノイドバルブフル使う- クローズド磁気コイルと国際規格の電気プラグdin、 に特徴があるので、 その優れた絶縁、 防水、 防湿、 抗- 振動及び腐食抵抗。
動作原理
コイルに通電しながら、 パワーを開き、 電磁小さなオリフィス。 その後、 上下の圧力バルブは減少、 ので、 圧力差が起こるとダイヤフラムの両側のダイアフラムリフトにつながるを開くためにメインオリフィス。 しながらデ- 中で通電コイル、 プラグステムが小さなオリフィスをドロップして、 閉じなぜならバネ力とその重量。 流れをメディアに入りの上下絞り孔を通じてダイヤフラム、 その後、 圧力でダイヤフラムの両側の残高、 その後、 ダイヤフラムがメインオリフィスをドロップして、 閉じ。
技術データ
周囲温度:- 20〜50。 c
中温:- 25〜120。 c
最大。 使用圧力: 3mpa
利用可能な媒体: r134a、 r22、 r407c、 r404a/507、 空気、 水と油。
オプションの電圧のソレノイドコイル:
、。 c。: 24v、 36v、 110v、 220v、 380v。
D。 c。: 12v、 24v、 110v、 220v
タイプとデータ
接続 | モデル | 接続 | kv値 | 開口部 | 寸法( mm) | ||||
分。 | 最大。 | ||||||||
、。 c。 | d。 c。 | 長さ | 広い | 高さ | |||||
内部 | Sv1/4g | G1/4 | 1 | 0.005 | 2.1 | 1.7 | 80 | 45 | 100 |
Sv3/8g | G3/8 | 1.8 | 80 | 45 | 100 | ||||
Sv1/2g | G1/2 | 3 | 68 | 45 | 100 | ||||
Sv3/4g | G3/4 | 5 | 120 | 58 | 119 | ||||
Kvは値はで水の流れをm3/でhバルブ前後の圧力降下0.1mpa、 ・ρ; =1000kg/m3 |
