製品情報

条件: 新しい	タイプ: パイプ製造ライン	管材料: 炭素鋼
適用: チューブとパイプを作る	製品容量: 120meter/min	原産地: 中国(本土)
銘柄: fot	モデル番号: Fot-g	電圧: 380v/220v
力(W): 60-600	次元(L*W*H): 26x1.4m	重量: 8トン
認証: :2008	保証: 1年	提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため
色: 青やカスタマイズされた

包装

包装: 耐航性のある輸出パッキング

仕様

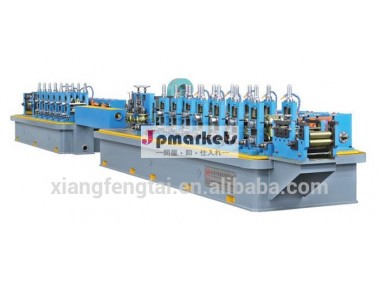

排気管/ガス管製造機hfw高周波溶接管製造マシン

排気管/ガス管製造機



簡単な紹介:

高周波溶接( hfw) パイプの生産ラインは様々な作成するための丸パイプ、 角パイプ、 長方形のパイプ、 楕円形のパイプと特殊なセクション管と特色高効率と信頼性。

パイプのサイズの範囲である8mm〜219ミリメートル0.4mm-8.0mmで外径と壁の厚さで。



Hfwパイプは製冷- フォーミング鋼のストリップです、 円筒状に。 現在は、 その後の間に渡された鋼の2エッジ鋼を加熱するために適切な溶接温度。

同時にhf溶接法や熱に圧力を利用していに参加するためストリップ縁のオープン- シームを添加せずに一緒にチューブフィラー金属。 スクイーズと加圧ロール溶接にスタンドをもたらすの縁はオープン- シーム管gradualyと一緒に圧力を適用溶接のために必要。



回線速度: 15-100m/min

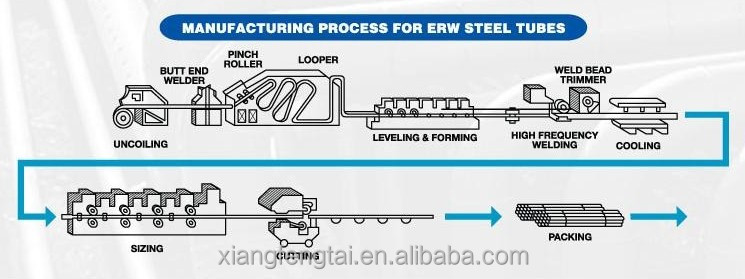

ラインフロー:

巻き戻し・rarr; レベリング・rarr; 剪断および端溶接・rarr; ストリップを蓄積・rarr; 成形・rarr; hf溶接・rarr; ビーズとバリが除去さ・rarr; 冷却・rarr; サイジング・rarr; 矯正・rarr; 速度のテスト・rarr; フライングは切断見た・rarr; 実行してパイプをアウトと収集

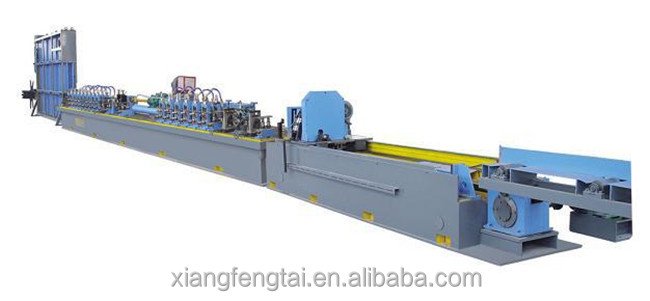

ラインの組成:

1.decoiler

2.レベリングマシン

3.せん断・接合するストリップ溶接機

4.水平型ストリップアキュムレータ

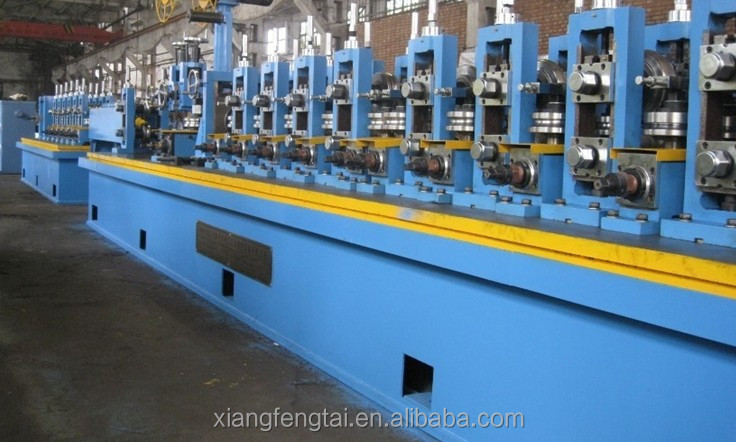

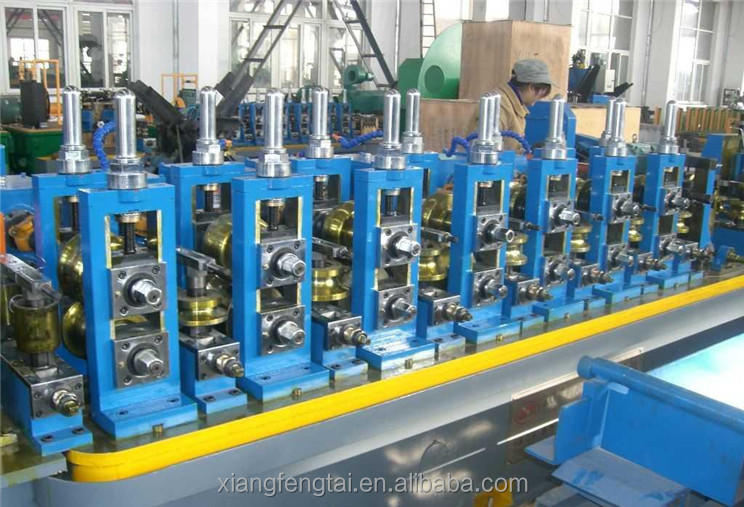

5.成形機ユニット

6.シームガイド

7.高周波誘導溶接ユニット

8.バリを除去しフレーム( 内側と外側バリ)

9.水冷システム

10。 サイジング機ユニット

11.タークフレーム

12.コンピュータ制御されたフライングソー

13.ランナウトテーブル



応用分野:

hfw溶接鋼パイプは広く使われてする分野で、 電熱管の、 クーラーチューブ、 冷蔵庫のチューブ、 自動車のフレームチューブ、 フィットネス機器の管、 家具のチューブ、 圧力伝送チューブ、 液体輸送パイプと流通、 通気配管や鉄骨構造やその他の汎用建設のための手段によって正確な生産の製造方法スと高容量。



主なパラメータ:

モデルなし。	ラウンドチューブo。 d。( mm)	壁厚さ( mm)	S。 q。 チューブo。 d。( mm)	R。 t。 チューブo。 d。( mm)	厚い壁 (mm)	主な モーター パワー (キロワット)	溶接速度( m/min)	Hf溶接機( キロワット)
fot20	8から25	0.4-1.5	6x6の- 20×20	4×8- 2030	0.4〜1.0	30( 37)	20から100	100
fot32	10- 32	0.5から2.5	1010- 25x25	1020- 1030	0.5から2.0	55( 75)	20から100	100/200
fot50	15から50	0.6-3.0	1010- 4040	1020- 3050	0.6-2.0	75( 90)	20から100	200
fot60	16-60	0.8-3.5	1010- 5050	1020- 4060	0.8-2.5	110	20から100	200
fot76	20-76	1.0-4.0	15x15- 6060	1020- 4080	1.0〜3.0	132	20から80	200/300
fot89	32-89	1.0-4.5	25x25- 7070	2030- 6080	1.0-3.5	160	20から70	300
fot114	40-114	1.5から5.0	3030- 9090	2040- 10080	1.5から4.0	200	20〜60	300/400
fot165	60-165	2.0から6.0	5050- 130130	4060- 120140	2.0-5.0	250	20から50	400/600
fot219	89-219	3.0-8.0	7070- 170170	6080- 160180	3.0から6.0	400	15から45	600/800
