製品情報

条件: 新しい	タイプ: パイプ製造ライン	管材料: 炭素鋼
適用: チューブとパイプを作る	製品容量: 120meter/min	原産地: 中国(本土)
銘柄: fot	モデル番号: Fot-g	電圧: 380v/220v
力(W): 60-600	次元(L*W*H): 26x1.4m	重量: 8トン
認証: :2008	保証: 1年	提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため
色: 青やカスタマイズされた

包装

包装: 耐航性のある輸出パッキング

仕様

Erwパイプ工場の製造業者hfw高周波溶接管製造マシン- 速い速度- 精密溶接- 工場

私たちは、 専門メーカーのパイプ製造機、 スリットラインと、 また、 長さのラインにカット。 私達は私達自身の設計チーム。 この分野で豊富な経験であることを保証し我々設計とすることができ、 最適なラインに合わせてご正確な必要性。

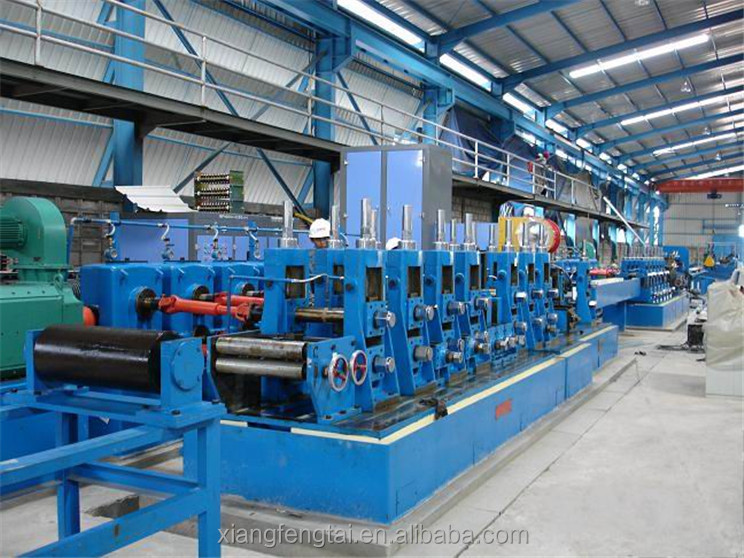

erwパイプ工場の製造業者

簡単な紹介:

Hfw高周波溶接管とパイプ製造機を生成することができラウンド、 正方形の、 長方形のパイプの外径とで8-219mm0.4-8.0mmの壁の厚さで。

hfwプロセスで、 コイルから金属片に持ち込まれて、 一連のローラーを徐々に形のそれ、 筒状に縦シームとは、 チューブの抵抗溶接を使用して、 溶接領域に集中した熱によってもたらされた高い周波数を使用して電流。



特性:

1.使用される金属はフィラー、 の化学組成を聞き入れないパイプ

2.速いスピード、 理想的に大量生産に適した



回線速度: 15-100m/min



ラインフロー:

巻き戻し・rarr; レベリング・rarr; 剪断および端溶接・rarr; ストリップを蓄積・rarr; 成形・rarr; hf溶接・rarr; ビーズとバリが除去さ・rarr; 冷却・rarr; サイジング・rarr; 矯正・rarr; 速度のテスト・rarr; フライングは切断見た・rarr; 実行してパイプをアウトと収集



ラインの組成:

1.decoiler

2.レベリングマシン

3.せん断・接合するストリップ溶接機

4.水平型ストリップアキュムレータ

5.成形機ユニット

6.シームガイド

7.高周波誘導溶接ユニット

8.バリを除去しフレーム( 内側と外側バリ)

9.水冷システム

10。 サイジング機ユニット

11.タークフレーム

12.コンピュータ制御されたフライングソー

13.ランナウトテーブル



プロセス:

鋼帯は高容量で飼育されたアキュムレータを達成するために連続溶接。

ストリップをを通過します形成部とになる、 オープンシームパイプ。 高周波電流をている加熱ストリップ縁を満たす下で表皮効果と近接効果と加熱された継手と溶接エッジ強制的によって圧力下で一緒に絞りフィラー材なしでロール。

すぐにに後続の溶接、 内部および外部バリがで削除を達成するため均一な表面。

文字列は、 パイプに提起し正確な必要かつ正確な真直度を通過させることによってouside直径とのセットを介してサイジングロール。 文字列、 パイプには最終的にカットによって長さカットオフ飛ぶ同じ速度で動作としてパイプ。 次をベベル、 水圧試験、 ノー- 非破壊検査、 パイプはのための最終検査の対象となる顧客の要求には、 コンプライアンス。

応用分野:

hfw溶接鋼パイプは広く使われてする分野で、 電熱管の、 クーラーチューブ、 冷蔵庫のチューブ、 自動車のフレームチューブ、 フィットネス機器の管、 家具のチューブ、 圧力伝送チューブ、 液体輸送パイプと流通、 通気配管や鉄骨構造やその他の汎用建設のための手段によって正確な生産の製造方法スと高容量。

主なパラメータ:

モデルなし。	ラウンドチューブo。 d。( mm)	壁厚さ( mm)	正方形チューブo。 d。( mm)	O長方形のチューブ。 d。( mm)	厚い壁 (mm)	主な モーター パワー (キロワット)	溶接速度( m/min)	Hf溶接機( キロワット)
fot20	8から25	0.4-1.5	6x6の- 20×20	4×8- 2030	0.4〜1.0	30( 37)	20から100	100
fot32	10- 32	0.5から2.5	1010- 25x25	1020- 1030	0.5から2.0	55( 75)	20から100	100/200
fot50	15から50	0.6-3.0	1010- 4040	1020- 3050	0.6-2.0	75( 90)	20から100	200
fot60	16-60	0.8-3.5	1010- 5050	1020- 4060	0.8-2.5	110	20から100	200
fot76	20-76	1.0-4.0	15x15- 6060	1020- 4080	1.0〜3.0	132	20から80	200/300
fot89	32-89	1.0-4.5	25x25- 7070	2030- 6080	1.0-3.5	160	20から70	300
fot114	40-114	1.5から5.0	3030- 9090	2040- 10080	1.5から4.0	200	20〜60	300/400
fot165	60-165	2.0から6.0	5050- 130130	4060- 120140	2.0-5.0	250	20から50	400/600
fot219	89-219	3.0-8.0	7070- 170170	6080- 160180	3.0から6.0	400	15から45	600/800
