製品情報
| 標準的なか標準外: 標準 | 構造: ゲート | 圧力: 高圧 |
| 力: 電気 | 材料: キャスティング | 媒体の温度: 高温 |
| 媒体: 水 | ポートサイズ: dn100 | 原産地: 中国(本土) |
| モデル番号: sid29 | 銘柄: sailtor | 入力信号( 変調デューティ): 4~20ma |
| 入力信号( オン- オフデューティ): 、ドライ接点または220v/ac | 入力インピーダンス: 250Ω | 出力信号: 4~20ma |
| 出力インピーダンス: 750Ω | 応答時間: â¤0.5s | デッドバンド: 0.2~9%調節可能な |
| 電源: 380v( +- 10％)、 50hz( ±1%)、 カスタマイズされた電源も提供しました | ipクラス: ip67 | 接点容量: 220v。 ac/5a、 30v。 dc/5a |
包装
| 包装: 木carten |
仕様
電気ウェッジ仕切り弁の*Non-intrusive設計IP67 *Directのトルクのための*Actuators: 50~10000Nm *380Vac/220Vac/Customized Powe

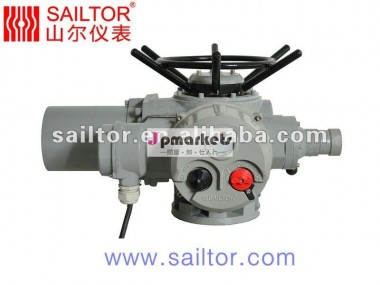

SAILTOR SID29の理性的な電動機はウェッジ仕切り弁のためのアクチュエーターを作動させた
I.プロダクト概観
- 取除かないで依託することができる理性的で妨害的でない電気アクチュエーターは覆う。 ユーザーは特別な条件がなければその時だけ両方の十分に開いた、十分に近い位置で一度セットアップする必要がある
- 線形アクチュエーターは線形スラスターが形成されれば得ることができる; quarter-turnのアクチュエーターは変速機が形成されれば得ることができる
- オンオフの義務および調整の義務; 水密および耐圧防爆プロダクトは利用できる
- 電源: 3-phase 380V/ACはまた要求の下で、他の3-phase電源提供される
- Multi-turn直接トルクの範囲: 50Nm~10000Nm
- 水平な保護: IP67前のレベル: dIIBT4
IV.オンオフの義務のモデル選択のテーブル
モデル | わずかなトルク(NM) | 最高のトルク(NM) | 最低のトルク(NM) | 出力は円形になる | 正当な棒径(MM) | 手動速度の比率 | 出力速度(R/MIN) | モーター力(KW) | 評価される流れ(a) | 重量(KG) | カップリングのフランジ(ISO5210) |
SID10 | 50 | 75 | 25 | 50 | 28 | 1: 1 | 24 | 0.09 | 0.7 | 51 | F07/F10 |
24 | |||||||||||
SID12 | 75 | 112 | 37 | 50 | 28 | 1: 1 | 24 | 0.12 | 0.8 | 52 | F07/F10 |
24 | |||||||||||
SID16 | 100 | 150 | 50 | 50 | 28 24 | 1: 1 | 24 | 0.25 | 1.3 | 53 | F07/F10 |
36 | 0.37 | 1.6 | |||||||||
48 | 0.37 | 1.6 | |||||||||
SID18 | 150 | 225 | 75 | 50 | 28 24 | 1: 1 | 24 | 0.37 | 1.6 | 55 | F07/F10 |
36 | 0.55 | 2.4 | |||||||||
48 | 0.55 | 2.4 | |||||||||
SID20 | 200 | 300 | 100 | 50 | 40 24 | 1: 1 | 24 | 0.55 | 2.4 | 55 | F10/F14 |
36 | 0.75 | 3 | |||||||||
48 | 0.75 | 3 | |||||||||
SID23 | 300 | 450 | 150 | 50 | 40 24 | 1: 1 | 24 | 0.75 | 3 | 57 | F10/F14 |
36 | 1.1 | 3.4 | |||||||||
48 | 1.1 | 3.4 | |||||||||
SID24 | 450 | 675 | 225 | 120 | 48 | 1: 1 | 24 | 1.1 | 3.4 | 103 | F14/F16 |
36 | 1.5 | 4.5 | |||||||||
SID26 | 600 | 900 | 300 | 120 | 48 | 1: 1 | 24 | 1.5 | 4.5 | 105 | F14/F16 |
36 | 2.2 | 6.5 | |||||||||
SID29 | 900 | 1350年 | 450 | 120 | 60 | 1: 1 | 24 | 2.2 | 6.5 | 113 | F16/F25 |
48 | 36 | 3.0 | 9 | ||||||||
SID32 | 1200年 | 1800年 | 600 | 120 | 60 | 1: 1 | 24 | 3.0 | 9 | 120 | F16/F25 |
48 | |||||||||||
SID38 | 1800年 | 2160 | 900 | 120 | 70 | 15: 1 | 18 | 3.0 | 9 | 186 | F25/F30 |
150 | 24 | 4.0 | 11 | 265 | |||||||
SID42 | 2500 | 3000 | 1250年 | 120 | 70 | 15: 1 | 18 | 4.0 | 11 | 198 | F25/F30 |
150 | 24 | 5.5 | 14 | 270 | |||||||
SID43 | 3500 | 4200 | 1750年 | 80 | 75 | 13: 1 | 18 | 7.5 | 19 | 286 | F30/F35 |
SID45 | 5000 | 6000 | 2500 | 80 | 75 | 13: 1 | 18 | 10 | 26 | 306 | F30/F35 |
SID48 | 8000 | 9600 | 4000 | 120 | 80 | 45: 01: 00 | 12 | 13.00 | 32 | 398 | F30/F35 |
SID51 | 10000 | 120000 | 5000 | 120 | 100 | 45: 01: 00 | 12 | 15.00 | 36 | 420 | F30/F35 |
