製品情報
| 標準的なか標準外: 標準 | 構造: 蝶 | 圧力: 高圧 |
| 力: 電気 | 材料: キャスティング | 媒体の温度: 高温 |
| 媒体: オイル | ポートサイズ: dn250 | 原産地: 中国(本土) |
| モデル番号: sid38 | 銘柄: sailtor | 入力信号( 変調デューティ): 4~20ma |
| 入力信号( オン- オフデューティ): 、ドライ接点または220v/ac | 入力インピーダンス: 250Ω | 出力信号: 4~20ma |
| 出力インピーダンス: 750Ω | 応答時間: â¤0.5s | デッドバンド: 0.2~9%調節可能な |
| 電源: 380v( +- 10％)、 50hz( ±1%)、 カスタマイズされた電源も提供しました | ipクラス: ip67 | 接点容量: 220v。 ac/5a、 30v。 dc/5a |
包装
| 包装: 木carten |
仕様
*Non-intrusive Multi-turnアクチュエーター*Non-intrusive設計IP67 *Directのトルク: 50~10000Nm *380Vac/220Vac/Customized力

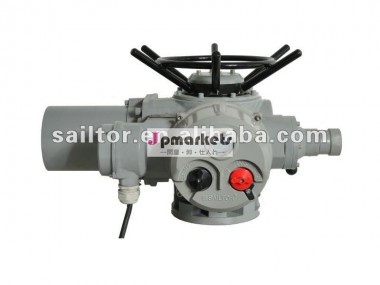

インテリジェントsailtorsid38非- 押し付けがましいマルチ- ターン電動アクチュエータ
私。 製品概要
- インテリジェント非- 押し付けがましい電動アクチュエータが委託することができるカバーを取り外すことなく。 ユーザーだけにする必要があり一度セットアップ両方で完全に開いて、 完全に近いポジションがない場合は特別な条件。
- リニアアクチュエータリニアスラスタを得ることができる場合が設定され; 四半期- ターンアクチュエータギアボックスを得ることができる場合が設定され。
- デューティデューティオンオフおよび変調; 防水·防- 証拠製品が用意されてい
- 電源: 3- 相380v/ac、 他の3- 相電源がまた、 提供要求の下で。
- マルチ- ターン直接トルク範囲: 50nm~10000nm
- 保護レベル: exip67レベル: diibt4
iv。 オンオフデューティーモデルの選定表
モデル | 公称トルク( nm) | 最大トルク( nm) | トルク分( nm) | ラウンド出力 | 許容ロッド径( mm) | 手動速度比 | 出力速度( r/min) | モーター電力( kw) | 定格電流( a) | 重量( kg) | カップリングフランジ( iso5210) |
sid10 | 50 | 75 | 25 | 50 | 28 | 1:1 | 24 | 0.09 | 0.7 | 51 | F07/f10 |
24 | |||||||||||
sid12 | 75 | 112 | 37 | 50 | 28 | 1:1 | 24 | 0.12 | 0.8 | 52 | F07/f10 |
24 | |||||||||||
sid16 | 100 | 150 | 50 | 50 | 28 24 | 1:1 | 24 | 0.25 | 1.3 | 53 | F07/f10 |
36 | 0.37 | 1.6 | |||||||||
48 | 0.37 | 1.6 | |||||||||
sid18 | 150 | 225 | 75 | 50 | 28 24 | 1:1 | 24 | 0.37 | 1.6 | 55 | F07/f10 |
36 | 0.55 | 2.4 | |||||||||
48 | 0.55 | 2.4 | |||||||||
sid20 | 200 | 300 | 100 | 50 | 40 24 | 1:1 | 24 | 0.55 | 2.4 | 55 | F10/f14 |
36 | 0.75 | 3 | |||||||||
48 | 0.75 | 3 | |||||||||
sid23 | 300 | 450 | 150 | 50 | 40 24 | 1:1 | 24 | 0.75 | 3 | 57 | F10/f14 |
36 | 1.1 | 3.4 | |||||||||
48 | 1.1 | 3.4 | |||||||||
sid24 | 450 | 675 | 225 | 120 | 48 | 1:1 | 24 | 1.1 | 3.4 | 103 | F14/f16 |
36 | 1.5 | 4.5 | |||||||||
sid26 | 600 | 900 | 300 | 120 | 48 | 1:1 | 24 | 1.5 | 4.5 | 105 | F14/f16 |
36 | 2.2 | 6.5 | |||||||||
sid29 | 900 | 1350 | 450 | 120 | 60 | 1:1 | 24 | 2.2 | 6.5 | 113 | F16/f25 |
48 | 36 | 3.0 | 9 | ||||||||
sid32 | 1200 | 1800 | 600 | 120 | 60 | 1:1 | 24 | 3.0 | 9 | 120 | F16/f25 |
48 | |||||||||||
sid38 | 1800 | 2160 | 900 | 120 | 70 | 15:1 | 18 | 3.0 | 9 | 186 | F25/f30 |
150 | 24 | 4.0 | 11 | 265 | |||||||
sid42 | 2500 | 3000 | 1250 | 120 | 70 | 15:1 | 18 | 4.0 | 11 | 198 | F25/f30 |
150 | 24 | 5.5 | 14 | 270 | |||||||
sid43 | 3500 | 4200 | 1750 | 80 | 75 | 13:1 | 18 | 7.5 | 19 | 286 | F30/f35 |
sid45 | 5000 | 6000 | 2500 | 80 | 75 | 13:1 | 18 | 10 | 26 | 306 | F30/f35 |
sid48 | 8000 | 9600 | 4000 | 120 | 80 | 45:01:00 | 12 | 13.00 | 32 | 398 | F30/f35 |
sid51 | 10000 | 120000 | 5000 | 120 | 100 | 45:01:00 | 12 | 15.00 | 36 | 420 | F30/f35 |
