製品情報
| 条件: 新しい | CNCまたはない: CNC | 原産地: 中国(本土) |
| 銘柄: JS-103 | モデル番号: CFBR200 | 色: 白い |
包装
| 包装: shippmentのための木の適した言い分そしてパッケージ |
仕様

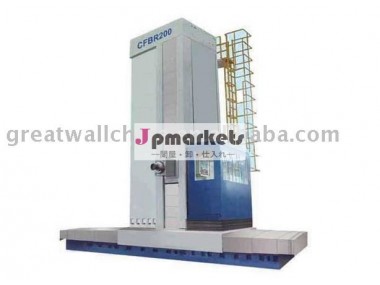

機械はテーブルのタイプ、上部および下のサドル、コラム、側面の紡錘の頭部および心押し台ベッドで構成されてである。
テーブルの十字の横断Ｘ軸
横Ｙ軸の上下の紡錘
テーブルの縦方向の横断 Z軸
紡錘の軸線の横断 Wの軸線
表面仕上げ頭部のスライドUの軸線(旅行の動き: 200のmm)
主要な指定の
タイプおよび 指定 | CFBR200 | CFBR230 | CFBR260 |
| ||||
紡錘の直径 | mm | 200 | 230 | 260 | ||||
製粉の紡錘の直径 | mm | 300 | 380 | 400 | ||||
ラムのサイズ | mm | 500×580 | 600×700 | 650×750 | ||||
紡錘の速度 | r/min | 5-1350 | 5-1000 | 5-900 | ||||
紡錘の先を細くすること |
| ISO 60の7:24 | ISO 60の7:24 | ISO 60の7:24 | ||||
力紡錘モーター | Kw (S1/S2) | 71/114 | 100/140 | 130/150 | ||||
モーター総力 | kW | 160 | 180 | 220 | ||||
紡錘のトルク | Nm | 11500 | 15000 | 28000 | ||||
製粉の紡錘のトルク | Nm | 13500 | 15500 | 30000 | ||||
紡錘の抵抗力 | N | 60000 | 65000 | 70000 | ||||
すね |
| JT60# | JT60# | JT60# | ||||
引きのスタッド |
| LDA-60 | LDA-60 | LDA-60 | ||||
十字旅行 コラムのX | mm | 10000 (任意) | 12000 (任意) | 12000 (任意) | ||||
縦旅行 紡錘の頭部Yの | mm | 4000 (任意) | 4000 (任意) | 5000 (任意) | ||||
ラム横断Z | mm | 1200年 | 1300年 | 1800年 | ||||
軸旅行 紡錘Wの | mm | 1200年 | 1300年 | 1600年 | ||||
急流の横X-Y Z W | mm/min | 8000 6000 | 8000 6000 | 8000 6000 | ||||
送り速度 X-Y Z W | mm/min | 1-4000 | 1-4000 | 1-4000 | ||||
正確さの位置 X YZ W | mm | ±0.015/1000 ±0.02 | ±0.015/1000 ±0.02 | ±0.02/1000 ±0.03 | ||||
反復性の正確さX-Y Z W | mm | ±0.01 | ±0.01 | ±0.015 | ||||
CNCシステム |
| 840 (または18i) | 840 (または18i) | 840 (または18i) | ||||
重量 | kg | 153000 | 166000 | 228000 | ||||
