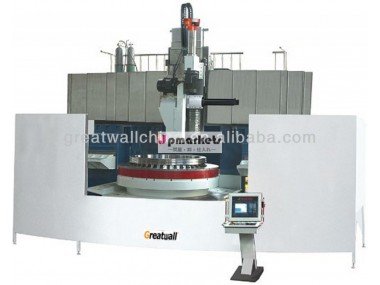

3- 軸cnc垂直研削盤 _粉砕機_工作機械装置_機械_仕入れ

製品情報

条件: 新しい	タイプ: 普遍的	CNCまたはない: CNC
原産地: 中国(本土)	銘柄: greatwallなど	モデル番号: gkw28250

包装

包装: 輸出に適した

仕様

1.内孔に治具を研削、傍接円、エンド、様々な軌道面2.高- 剛性

マシンのメイン構造、構成:

垂直gkw282503軸nc研磨機、シーメンス840dを用いた制御システム。内側の穴に固定具を研削、傍接円、エンド、様々な軌道面。

標準マシン構成ダブルカラムを使用してシングルミルタレットnc円とスタンド、垂直タレット2砥石台レイアウト、研削ヘッド回転角度自動化することができ。円筒穴1頭のために、傍接円、ストレート軌道、円錐面研削ヘッドストレート、アーク用の別の軌道、研削ボール、特殊なタイプ表面。別のヘッドも一致させることができで端面研削と他の構成。研削ヘッドは無段階速度調節を装備。

往復は研削ラック、 z軸が輸入された油圧平衡装置、安定性を向上させると人生のコンポーネントの実装を。ミルフレーム保証、パワー- オフの状況を防ぐことができナイフをオフにして、セルフ- ロック、研削後ミルフレーム衰退重力の作用の下で。

を確保するために工作機械の剛性、ドイツで使用されているインポートされた工作機械fag/高耐振性のinaローラーリニアガイド、と制振装置を備え、効果的に振動を吸収する、ビビリを低減する研削。

Cncタレットドイツで使用されている輸入品、ジーメンスのサーボモータにより駆動される、位置決めプレート位置決め、歯の。自動タレット& plusmn; 180度、タレットにインストールすることができ、 2頭、とユーザーの要件に応じてすることができます硬質旋削工具。垂直が輸入された高精度研削ヘッド、高剛性のスペイン語myl砥石、モーターダイレクトドライブ、可変周波数調整速度。

工作物を主軸スピンドル、スピンドルラジアルを、ダブルサポート、高耐荷ラジアル荷重を確保する、軸方向、各サポート、下部支持コンソールフローティング表面量、上部支持重量とチャック部分の重量。精密減速機アンベルトプーリーを駆動、ベルトプーリーを駆動します工作物スピンドル。フィンランドをvaconインバータvvvf速度。

X軸と工作機械。 z軸を装備することができheidehan格子閉じた- ループ制御。

が装備されているマシンをシングルポイントダイヤモンドドレッサードレッサーを円形のためのアーク、のセットと、ドレッシングのセットダイヤモンドドレッシングローラー成形。

電磁吸引ディスクワークテーブル、ラジアルポール、使用されるtとの溝が装着するために使用され、ワークのサポート。工作物に応じてサイズ、電磁吸引ディスク磁力調整、と反磁気装置と機能的な磁気の損失を保護、磁気付き、磁気表示ランプ。チャック、ディスク上にインストールすることができの処理における部品で3000ミリメートル直径。

工作機械主な目的と範囲:

歯のために主に使用ディスクと大ファン軸受け、穴の中に軸受部品、と軌道、端面研削。を確保する内孔と端面精度と表面またはローリング。は、工作機械の生産は、新世代の高精度、高効率。大量生産のマシンは、特に自動車に適していホイールギアとベアリング、大ファンのベアリングリング。

内径研削500~2500mm

研削500~3000mm外径

最大奥行き600ミリメートル研削

最大回転3300ミリメートル工作物の直径

ミルフレームビーム横送り旅行( x軸) 4000ミリメートル

ミルフレーム縦往復ストローク( z軸) 1000mm

タレットの回転角( b軸)& plusmn; 180・度;

移動速度最高8m/minz

最高は、 x軸8m/min移動速度

Z軸方向分解能0.001ミリメートル
