製品情報
| 原産地: 中国(本土) | 銘柄: hcstcom | モデル番号: Hc3711-t/r |
| 形状: スタンド- 単独で、 1uまたは4uラックマウント | 保証: 3年間 | certicification: ce、 fcc |
| コンプライアンス: rohs指令 | を提供する: /oemodmカスタマイズされた、 バイヤーのラベル | 輸送: 空気によって |
| スタンド- 単独で電源: 5w | 動作温度:: -40°c+70°cに | 相対湿度: <95％( 結露しない) |
| コネクタ: Sc( fc/stオプション) |
包装
| 包装: カートン次元: 390mm*275mm*65mm重量: 一般的に3kg航空便で出荷された |
仕様
1.vgaファイバーコンバータ2.1-chvga/audio/rs232/switch3.0-20km4.fc/pc、 128010245.fcc、 cerohs指令

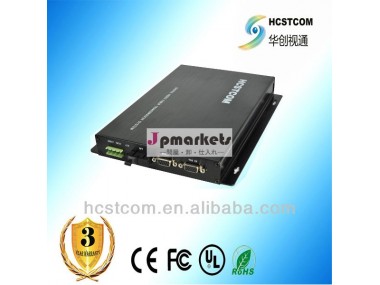

製品名: hc3711vgaファイバーコンバータ
製品カテゴリ: デジタルhdビデオの光ファイバ伝送システム
製品紹介
1.概要
Hc3711へ送信するデジタル高- 解像度rgb( wxgaまで) とステレオ音声以上もの繊維シングル- モードまたはマルチモード、 1310波長、 ポイント- に- ポイント、 ポイントへ-- マルチポイントとドロップ- と- リピートアプリケーション、 それvgaをサポートし、 svga、 xgaとwxga( 640×480、 1024*768、 と1280*1024、 まで1366×768) またはrgbhv形式。
2.特徴
・laquo; 1- チャネルコンピュータのvgaビデオ信号1オーバー- コアファイバ
・laquo; 1- チャンネルステレオオーディオの伝送に同じ方向
・laquo; 1- チャネルrs232同じ方向のデータ伝送( オプション双方向の伝送)
・laquo; 1- チャネルスイッチ伝送同じ方向の( オプション双方向の伝送)
・laquo; サンプリングクロック位相調整
・laquo; 画像の明るさ調整
・laquo; 画像のコントラスト調整
・laquo; 非圧縮ビデオのエンコードと10ビットのデジタル伝送技術
・laquo; で使用する長い- 遠い伝送の工業用監視と大規模な会場、 等。
・laquo; のパラメータは保存されませんでした、、 また可能性があり後に保存するパワーの電源が入って- オフ
・laquo; いつでもプラグアンドプレイ、 基本的にノーに調整する必要があるとなる可能性があり画像出力までの高- 品質
・laquo; パワーと指標のシステムの状態監視することができる他のパラメータ
・laquo; の自動識別ビデオフォーマット入力、 レシーバ出力の業界- 標準的なビデオ
・laquo; 電力変換技術を使用して、 環境への干渉効果的に抵抗の可能性がありパワー
・laquo; 4uラックマウント、 1uラックマウントとスタンド- 単独で
・laquo; 低消費電力化、 無料インストール、 デバッグ
3.仕様
A) ビデオ
チャネル: 1
ビデオ: rgb、 スタンド- 単独でhと同期、 v
入力レベル: 0.7vp-p
出力レベル: 0.7vp-p
帯域幅(- 3デシベル): 300mhzの
デジタル·ビット広い: 0ビット
解像度: vga64048060、 70、 75、 85hz
svgaの80060060、 70、 75、 85hz
xga1024x76860、 70、 75、 85hz
sxga1280102460、 70、 75、 85hz
uxga1600120060hz
インターフェイス: hd-15( dvi- iオプション)
ろrs232インジケータ
Input/出力インターフェイス: 9- 穴標準rs232ソケット
信号速度: ・ge; 115200bps
信号レベル: 標準的なレベルrs232
C)オーディオ
チャネル: 2
Input/出力レベル: 5vp-p、 非- 平衡
全高調波歪み: ・ル; 1％
帯域幅(- 3デシベル): 20~20khzの
オーディオのエンコード: 24ビット
Input/出力インピーダンス: 600・オメガ; または100k・オメガ;
計量しsnr: ・ge; 90デシベル
コネクタ: 標準3.50ミリメートルステレオヘッドフォンジャック
D) スイッチングインジケータ
入力タイプ: 端子ピッチ5.08ミリメートルフェニックス、 接点出力スイッチング
出力タイプ: 端子ピッチ5.08ミリメートルフェニックス、 接点出力スイッチング、 24vdc/1a容量
反応速度: ・ge; 0.1秒
E)光学系
波長: 1310
光ファイバー: シングル- モード
最大。 リンク損失: 12デシベル( 大きいオプション)
出力電力: 10dbm
受信機の感度: ・ge; 20dbm
データレート: 1.25
コネクタ: sc( fc/stオプション)
F)電力と環境インジケータ
スタンド- 単独で電源: 5w
寸法: ※* 28.5mm237mm180ミリメートル
電源アダプタ: に12vdc/1a220vac
動作温度::- 40・度; ℃〜+70・度; c
相対湿度:< 95％( 結露しない)
4。アプリケーション

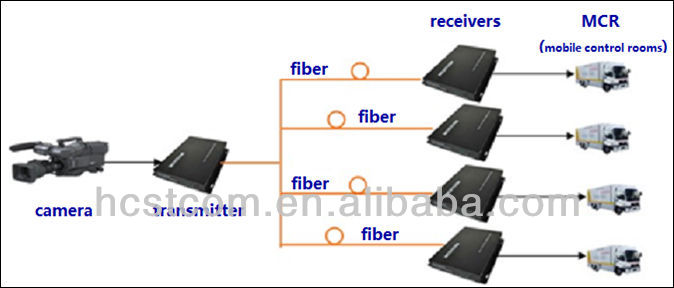

リモートobバン/ビデオフィードトラック;
放送スタジオカメラフィード;
長い- 腕の信号転送;
Tv局/ビデオ会議;
講堂プロジェクター接続性;
医療/外科部屋放送;
小さな企業のキャンパスビデオリンク
