製品情報
| 原産地: 中国(本土) | 銘柄: hcstcom | モデル番号: Hc5711t/r |
| ケース: スタンドアローン | 保証: 3年間 | 品質: 放送レベル |
| ビデオの種類: rgbを使用したシングルおよび同期h、 v | 入力レベル: 0.7vp-p | 出力レベル: 0.7vp-p |
| 自立型電源: 5w | 寸法: ※237mm180ミリメートル* 28.5mm( 高) | 電源アダプタ: に12vdc/1a220vac |
| 温度激怒: -40°c+70°cに |
包装
| 包装: カートン次元: ※一般的に237mm180ミリメートル* 28.5mm航空便で出荷された。 |
仕様
費用効果が大きいデータおよび音声2.の解除されていない技術3の1.VGA繊維光学のコンバーター。 4.support OEM

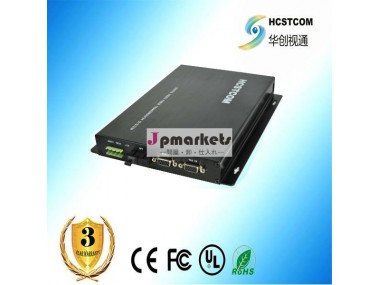

データおよび音声が付いているVGAの繊維光学のコンバーター
1つの概観
HC3711はデジタル式に高解像RGB (WXGAまで)および単モード1つの繊維上のステレオの音声を1310nm波長送信する。 2地点間、ポイントツーマルチポイントおよび適用、それを支えるVGA、SVGA、XGAおよびWXGA (640 x 480、1024*768、および1280*1024、1366年までx 768)またはRGBHVのフォーマットを低下および繰り返しなさい。
2 指定
ビデオ | |
No. | 1チャネル |
ビデオタイプ | 単一およびSYNC HのRGB、V |
入力レベル | 0.7Vp-p |
出力レベル | 0.7Vp-p |
帯域幅(- 3 dB) | 300MHz |
ビット幅 | 10bit |
決断 | VGA 640480 60、70、75、85Hz |
SVGA 800600 60、70、75、85Hz | |
XGA 1024x768 60、70、75、85Hz | |
SXGA 12801024 60、70、75、85Hz | |
インターフェイス | HD-15(DVI-Iの選択) |
可聴周波 | |
チャネルのNo. | 1 |
入出力レベル | 5Vp-p、unequilibrium |
総高調波ひずみ | ≤1% |
帯域幅(- 3 dB) | 20~20KHz |
可聴周波コーディング | 24bit |
入出力インピーダンス | 600Ωか100KΩ |
重くされたSNR | ≥90 dB |
コネクター | 標準3.5 mmのステレオのヘッドホーンのジャッキ |
RS232徴候 | |
入出力インターフェイス | 9穴の標準的なRS232ソケット |
信号率 | ≥115200bps |
信号レベル | RS232標準のレベル |
光学 | |
波長 | 1310nm |
繊維光学 | 単モード |
最高。 リンク損失 | 12dB(選択) |
出力光学力 | 10dBm |
受信機の感受性 | ≥20dBm |
データ転送速度 | 1.25 |
コネクター | SC (FC/STの選択) |
切換えの徴候 | |
入力タイプ | フェニックスターミナルの5.08 mmの焦点距離、スイッチ接触の出力 |
出力タイプ | フェニックスターミナルの5.08 mmの焦点距離、スイッチ接触の出力、 容量24VDC/1A |
反作用の速度 | よりよいthan0.1二番目に |
力および環境の徴候 | |
支えがない力 | 5W |
次元 | 237mm * 180mm *28.5mm (高い) |
力のアダプター | 220VACへの12VDC/1A |
温度の激怒 | - 40°Cへの+70°C |
相対湿度 | < 95% (凝縮無し) |
4 適用(あなたの参照のために)
| 巧妙な場合(部分的な) | ||
| エンドユーザーの | プロジェクトか適用無し | |
| 1 | 哈爾濱TV | 生中継および再放送 |
| 2 | 瀋陽TV | 声コンサートおよび夕方党生中継 |
| 3 | 重慶TV | CQU記念日の大きい夕方党生中継 |
| 4 | HNTV | 屋外の大きい催し物の生中継 |
| 5 | SCTV | チャネル5の生中継 |
| 6 | AHTV | 屋外の生中継 |
| 7 | Sinopec | HDのテレビ会議および会合 |
| 8 | 装甲力工学のアカデミー、 | HDのテレビ会議および会合 |
| 9 | 計画の北の協会 | HDのテレビ会議および会合 |
| 10 | 機械科学のアカデミー | 監視および保証 |
| 11 | 河北省の公安部 | 監視および保証 |
| 12 | 夏の離宮、北京 | 監視および保証 |
| 海外巧妙な場合(部分的な) | ||
| いいえ | 国 | 位置および適用 |
| 1 | ロシア | イルクツスクのoblastの放送 |
| 2 | ロシア | KMAO、Nyaganの放送 |
| 3 | ドイツ | ザクセンの大きいスクリーンのためのビデオ伝送 |
| 4 | モンゴル | 全国ラジオの場所 |
| 5 | オーストラリア | クイーンズランドのビデオ伝送 |
| 6 | パキスタン | イスラマバードPTV SDのビデオ伝送 |
| 7 | イラン | イスファハンの監視 |
