製品情報

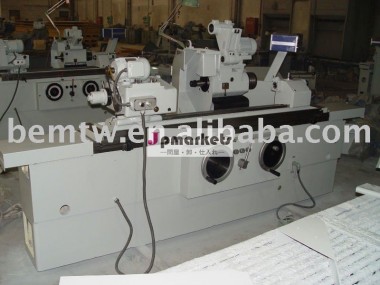

| 条件: 新しい | タイプ: 円筒研削盤 | CNCまたはない: 正常 |
| 原産地: 中国(本土) | 銘柄: バイエル | モデル番号: m1420e |
| 研削長さ: 500、 750、 千ミリメートル |
包装
| 包装: 標準的な輸出パッケージ |
仕様
1) 粉砕の直径: 200mmの2)粉砕の長さ: 500,750,1000mm内部および外的な粉砕のための3)
(1)主な仕様
最大。 研削直径・回; 最大。 研削長さ | ・φ; 200・回; 500、 750、 千ミリメートル |
(2)加工範囲
中心の高さ | 125ミリメートル | |
中心間の距離 | 520、 765、 1050ミリメートル | |
円筒の直径
| 分・φ; 5mm、 max・φ; 200mm | |
最大負荷能力 | 50kg | |
(3)作業テーブル
最大縦方向の動き | 500、 750、 千ミリメートル | |
テーブルの移動1ハンドホイールの回転 | 10mm | |
アッパー度max回転作業テーブル | 時計回り | 反時計回り |
| 8・度; | 8・度; |
油圧伝送速度 | 0.1~3m/min | |
(4)ワークヘッドと心押台
ワークヘッド回転能力 | ことができる | |
スピンドル回転数 | 50hz | 63、 125、 250、 500r/min |
チャック径 |
| ・φ; 130( 三つの- 顎)、 ・φ; 160( 4- 顎) |
ワークヘッドセンター( モールステ) | #4 | |
テールストック中心( モールステ) | #4 | |
心押し台の動きはバレル | 25mm | |
(5)研削キャリッジ
研削ホイールの寸法 | 最大。 ・φ; 400・回; 50・回; ・φ; 203mm |
| 最大幅50 |
砥石線速度 | 35m/s |
スピンドル回転数研削キャリッジ | 1316r/min |
最大移動( 急速な動きを含む) | 150mm |
研削キャリッジホイール回転片方の手の動き | 1mm |
研削キャリッジホイール回転片方の手の動き | 0.02mm |
度回転研削キャリッジ | ± 3・度; |
迅速な供給量の研削キャリッジ | 35mm |
分手差し給紙量 | 0.002ミリメートル |
(6)内面研削装置
研削ホイールの寸法 | 最大 | 50・回; 32・回; 16 | |
| 分 | 15・回; 20・回; 5 | |
内面研削ヘッドスピード( 4- クラス) | 9245/12250/14848/19600r/min | ||
(7)油圧システム
メインオイル回路調整圧力 | 0.8-1mpa | |
潤滑油回路調整圧力 | 0.1- 0.2mpaとなり | |
オイルポンプ | フロー | 14l/min |
| 圧力 | 2.5mpa |
(8)冷却システム
冷却ポンプの流量 | 22l/min |
(9)合計モーターパワーマシン9.72kw

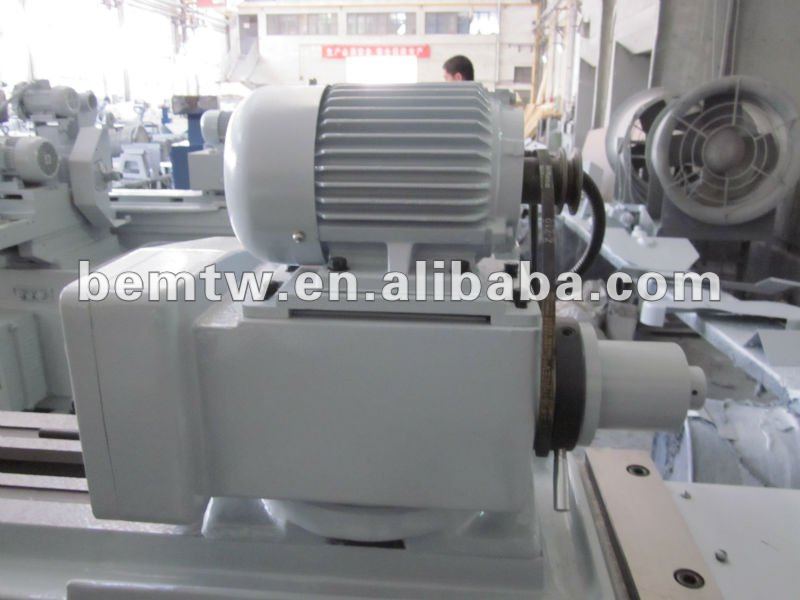

研削キャリッジモータ電源 | キロワット4 |
ワークヘッドモータ電源 | 0.75キロワット |
内面研削デバイスの電源 | 0.55キロワット |
オイルポンプモータの電源 | 1.1キロワット |
冷却ポンプモータ電源 | 0.125kw |
