製品情報
| 条件: 新しい | タイプ: 円筒研削盤 | CNCまたはない: 正常 |
| 最高。 粉砕の直径: 500mm | 最高。 粉砕の長さ: 3000ミリメートル | 原産地: 中国(本土) |
| 銘柄: Bei-er | モデル番号: m1350 | 証明: ce |
| 提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため | 研削長さ: 2000〜3000ミリメートル |
包装
| 包装: マシン全体寸法と正味重量length*width*height( mm) 5010( 6030、 7200)* 2210*1700正味重量( kg) 9000、 11500、 マシン12000および総重量length*width*heightパッケージ外形寸法( mm) 6300( 6700、 8600)* 2270*2200総重量( kg) 10500、 12500、 13500 |
仕様
大- サイズ円筒研削盤1)3000ミリメートルに長さ2000mm2)径を研削: 500mm3)大- サイズ4)iso9001

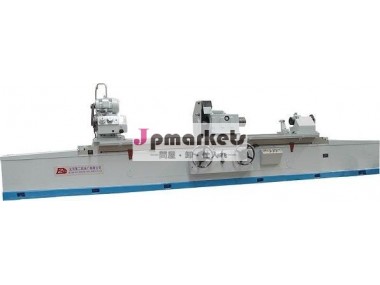

製品の説明
lM1350タイプが適している円筒研削盤を研削するための外部円筒面ロータリーの仕事- 個のシリンダとテーパー。
lの長手方向の移動はワークテーブルはによって駆動油圧式無段変速トランスミッションまたは手- ホイール伝送; ガイドウェイがプラスチック- 撮影、 圧搾油潤滑上の特徴、 振動を吸収する、 抗- 摩擦だけでなく、 滑らかな低- スピード操作。
l車輪のためのヘッド、 その早送り/の後方には切込み油圧システムによって駆動され、 ラフと洗練されたフィードはしながら制御ハンド- ホイール伝送。
l砥石軸のによってサポートされ高- 剛性スリーブ型静圧/流体力学的ベアリング、 ロータリーの特性を持つ高精度、 高剛性。
lワークヘッドの方法を採用してダブル- 速度モーターに加え、 三つの- ギア送信、 の特性を持つ高伝送精度、 良好な剛性および容易なへ-- 操作し。 ワークヘッドのスピンドルユニバーサルタイプ( モデル14) はの構造のすべり軸受と軸受のクリアランスをフォアための調整が可能ですを適応を取り付けるのニーズを満たすために研削で中心またはチャック。 ワークヘッドのスピンドルユニバーサルタイプ( モデル14) で調整することができ抗- に対して時計回りの方向の中に任意の角度90度を容易にするように内部または外部の研削テーパー加工- 個チャック付。
lユニバーサルタイプのシリーズのため( モデル14)、 彼らは装備の機能を持つ内面研削; 内面研削スピンドルと転がり軸受によってサポートされている、 ロータリー4速度によって達成することができプーリーベルトを交換するするために内部円筒挽く作業- 個の様々な直径。
lホイールドレッサーは、 それぞれを作業台にインストールされていると心押し台とドレッシングの2種類が設けられて。
l理性と一体型レイアウト、 をオペレーティングハンドルの集中の工作機械が配置されており、 可視化、 このようにマシンを作るためにコントロールしやすいと安全に操作。
技術データ
仕様 | ユニット | M1350c・回; 2000 | M1350c・回; 2500 | M1350c・回; 3000 | |
センターの高さ | ミリメートル | 270 | 270 | 270 | |
中心間の距離 | ミリメートル | 2000 | 2500 | 3000 | |
最大直径を旋回 | ミリメートル | 500 | 500 | 500 | |
研削長さ最大 | ミリメートル | 2000 | 2500 | 3000 | |
の範囲外部研削 | ミリメートル | 30〜500 | 30〜500 | 30〜500 | |
最大ワークピースセンター間の重量 | キロ | 1000 | 1000 | 1000 | |
砥石 | Od・回; w・回; id | ミリメートル
| ・aelig;750・回; 75・回;・aelig;305 | ・aelig;750・回; 75・回;・aelig;305 | ・aelig;750・回; 75・回;・aelig;305 |
最大の線形速度 | M/sec | 35 | 35 | 35 | |
ワークテーブルの角度を旋回 | 時計回り |
| 2・度; | 2・度; | 2・度; |
カウンタ- 時計回り |
| 4・度; | 4・度; | 3・度; | |
テーパ穴のスピンドル | ワークヘッド |
| 6# | 6# | 6# |
心押台 |
| 6# | 6# | 6# | |
総電力 | キロワット | 18 | 18 | 18 | |
正味重量 | キロ | 8100 | 8500 | 10000 | |
全体の寸法 | ミリメートル | 6000・回; 2200・回; 2000 | 6700・回; 2200・回; 2000 | 7800・回; 2200・回; 2000 | |
加工精度
なし。 | コンテンツ検査 | スケッチのテスト- ピース | 検査項目 | M1350c・回; 2000m1350c・回; 2500m1350c・回; 3000 | |
p1 | 研削試験の精度- ピースセンター間の |
| 真円度 | 0.0025ミリメートル | 0.0025ミリメートル |
一貫性の直径で縦断面図 | 0.008ミリメートル | 0.008ミリメートル | |||
粗さ | Ra・ル; 0.32・ムー; m | Ra・ル; 0.32・ムー; m | |||
