製品情報
| 条件: 新しい | CNCまたはない: CNC | 製品容量: 高 |
| 原産地: 中国(本土) | 銘柄: fulltontech | モデル番号: tk6513 |
| 電圧: オプション | 力(W): 22キロワット | 次元(L*W*H): テーブルのサイズ: 25002000 |
| 重量: 工作物の最大負荷: 40トン | 証明: ce証明書 | 提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため |
| タイプ: ボーラー | 材料: 高品位鋳鉄 | 支払: L/c、 t/t |
| パッケージ: 燻蒸木材ボックス | peroid生産: 3- 4ヶ月 | 保証: 1年間 |
| 色: カスタマイズされた | 機能: 退屈な; フライス |
包装
| 包装: 燻蒸木材コンテナにロードボックス、 航路に適してい、 鉄道輸送。 |
仕様
Cnc水平スピンドル径ボーラー。 130ミリメートル径。 ミル主軸の221.44mm10-2500rpmスピンドル速度最大負荷: 35トン
より多くの製品を見つけるfulltontechから、 クリックここに:

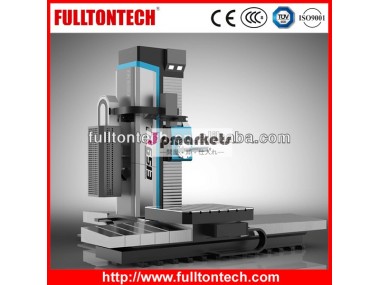

1.の簡単な紹介tk6513水平ボーリングマシン
では最新の技術を吸収、 tk6513の統合は、 現代のメカニズム、 電気、 油圧、 潤滑と情報技術。 高度なcncシステムを装備、 マシンを実現することができ4軸自発的な制御、掘削、 ブローチ加工、 退屈な、 溝切断、 平面フライスを実行することができる。適用されるこのマシン工学機械産業のため、 ローリング- 株式、 鉱山施設、 大型モータ、 油圧、 蒸気タービン、 造船、 鋼や軍事産業
2.の主な仕様水平ボーリングマシンtk6513
| スピンドル径 | 130ミリメートル |
| 主軸テーパ | iso50 |
| シャンク仕様 | jt50 |
| のプルスタッド | Bt-50 |
| 最大。 スピンドル速度 | 1500rpmで |
| テーブルの移動を渡り | 3000ミリメートル |
| の垂直移動スピンドルヘッド | 2000ミリメートル |
| カラムの縦移動w | 1300mm |
| の縦移動列v | 1300mm |
| 軸方向の退屈なスピンドルのv旅行 | 800ミリメートル |
| axalラムの旅を | 700ミリメートル |
| 旅行ロータリーテーブル | 360・度; |
の範囲を養う葉腋x、 y | 1-- 3000mm/min |
| 急速なmovemet軸xの、 y | 6000mm/min |
急速な動きのz軸w | 5000mm/min |
| 急速な動きのv | 4000mm/min |
| 急速な動きのb | 1.5r/min |
| xyzの位置決め精度 | ± 0.025ミリメートル |
| bの位置決め精度 | 8" |
yのrepeatbilityx | ± 0.02mm |
| wの再現性 | ± 0.02mm |
| bの再現性 | 6" |
| モータ電源 | キロワット22/30 |
| テーブルのサイズ | 20003000mm |
| テーブル負荷能力 | 20トン |
| 最大スピンドルトルク | 2500nm |
| 最大スピンドルのスラスト | 20000n |
主な3購入部品:
なし | 名 | 仕様 | 量 | 製造 |
1 | スピンドルのフロントベアリング | Acd71944/p4atbtb | 1セット | Skf-- ドイツ |
2 | リアスピンドルのベアリング | Acd71940/p4adba | 1セット | Skf-- ドイツ |
3 | 正常に潤滑オイル | lglt2 | 1.5kg | Skf-- ドイツ |
4 | スクリューロッドベアリング | Tvp7602045/p4sqbc | Fag-- ドイツ | |
5 | テーブルの軸受け | nn3024 | 1セット | Fag-- ドイツ |
6 | ロールボールねじロッド | 63/80, t5 | 5個 | Blis-- ドイツ |
7 | cncシステム | シーメンス840d/ファナック | 1セット | ジーメンス/ファナック |
8 | 送りサーボモータ | 6個 | ジーメンス/ファナック | |
9 | スケールリニア鉄格子 | fagor | 4個 | Fagor-- スペイン |
10 | 円形のグレーティングスケール | ハイデンハインロン | 1セット | ハイデンハイン-- ドイツ |
11 | 主油圧ユニット | コンパス | シリアル | 台湾 |
12 | オート潤滑局 | iiiversa | 3セット | 永嘉潤滑油- 台湾 |
13 | 電気部品 | 低電圧 | ジーメンス、 abb、 シュナイダー | |
14 | オイルクーラント | Co-24 | 1セット | ロム- 台湾や日本 |
15 | ローラー | rwb pr | 44個 | Iko- 日本や Ina- ドイツ |
16 | 横スイッチ | lxz | 5個 | オムロン- 日本製 |
17 | シールユニット | シリアル | Busak+shamban- アメリカン |
4.一般的な用語:
4.1支払条件:30％全体の連絡先の値で頭金としてt/t。t彼は最後60％全体の連絡先の値によって支払われるべきであるT/t後出荷前に最終テストと検査。
4.2納期:120-140days日から届いたんは事前のお支払い。
4.3保証、 売却後のサービス
4.3.1,保証期間: 一年後に最終的な設置、 保証期間中、 破損部品のすべての毎日が提供され自由には工場で。
4.3.2,保証対象外の期間、 その工場はまだ全体のサポートを供給しています機械の寿命、 技術的なアドバイスを含む、 スペアパーツ、 労働、 アフターサービス、 などに。 が、 工場出荷時はちょうど必要なコストを取る。
5.会社紹介:
青島huiteng機械設備共同。、 株式会社、 民間企業、 大型工作機械製造を専門にする金属を処理するために。 主力製品は以下のデュアル- ディスクプレスとフライス盤。 ・ldquo; 華中& rdquo; プレス、 フライス盤すべてで販売は一般に全国や7カ国に輸出されてい。 同社1992年に設立され、 元の名前は膠州華中機械プラント( でサポートされている学校)。 会社が設立されましたのグループによって教師を1992.活躍したハードと主張して原理、 ・ldquo; する模範の美徳と学習、 信用至上& rdquo;、 したがって、 彼ら良好なイメージを確立。 同社に移動させる新区に2006.以外にも、 12それを所有してい、 生産工場の000m2と加工設備は日本一である青島。 同社は輸出のための迅速なチャネルためにそのようにデザイン外国人のお客様向けには、 生産ラインを鍛造や申し出生産ライン設備の完全なセット。

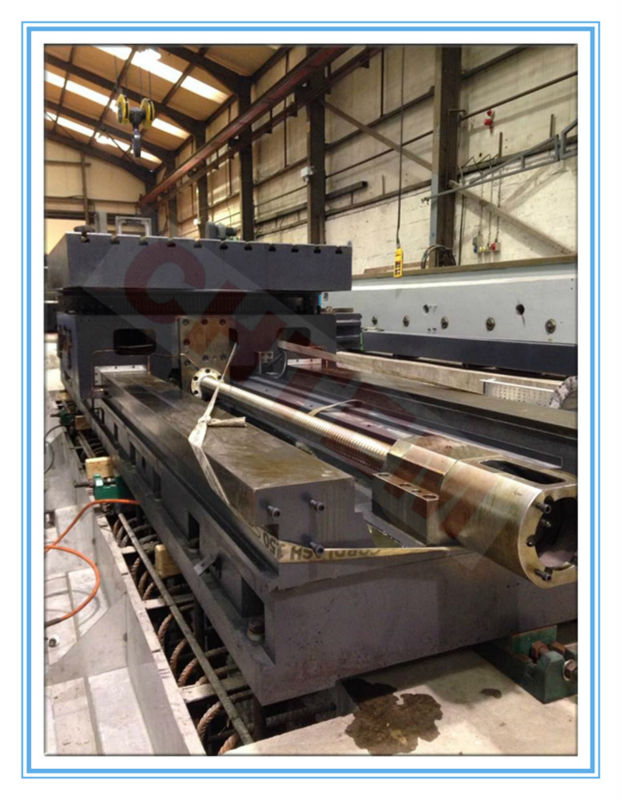

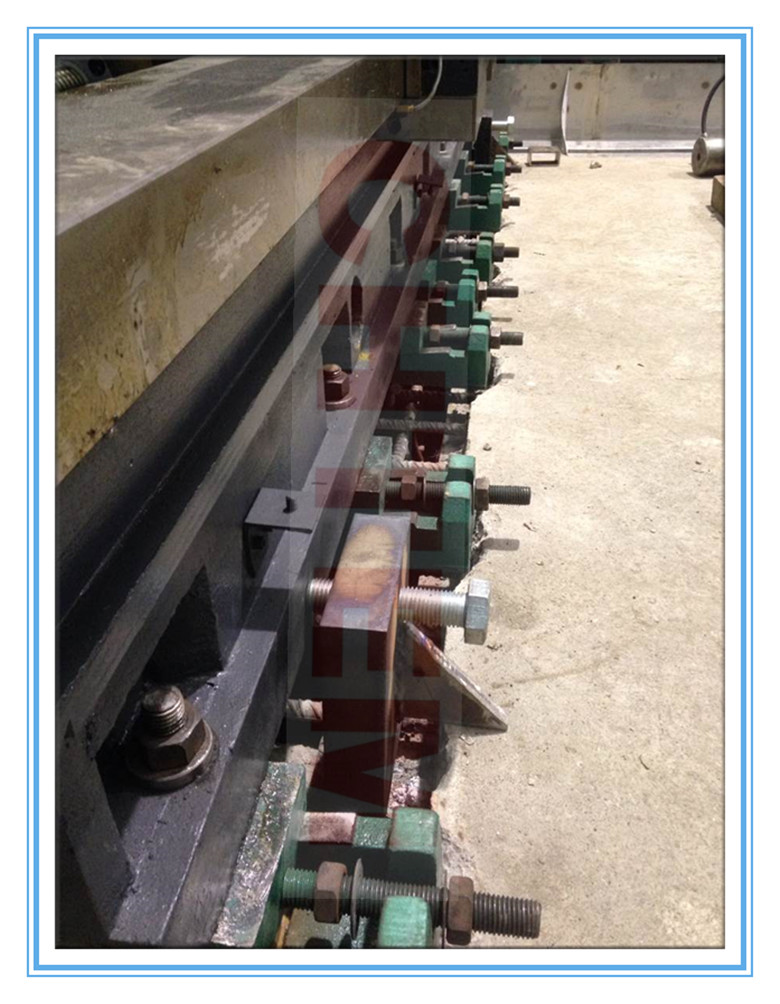

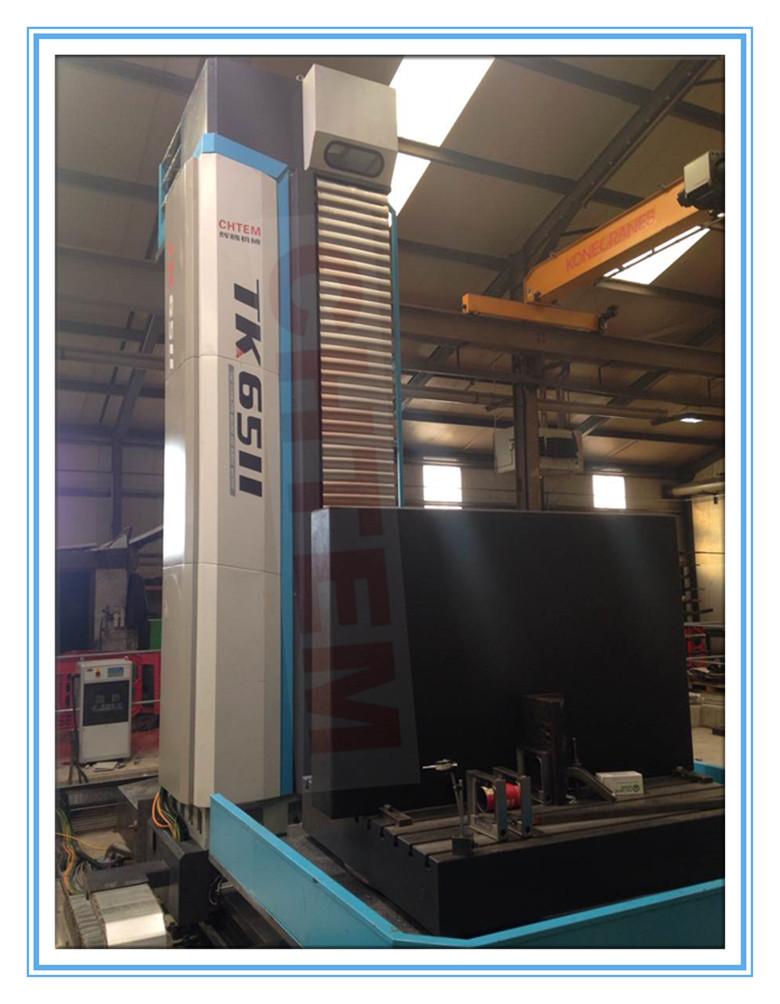

6.の写真横中ぐり機の詳細:
