製品情報
| 条件: 新しい | CNCまたはない: CNC | 製品容量: 高 |
| 原産地: 中国(本土) | 銘柄: fulltontech | モデル番号: tk6913 |
| 電圧: 電圧に応じてクライアントサイト | 力(W): 36kw | 次元(L*W*H): Ramのサイズ: 380380 |
| 重量: 120トン | 証明: :2008; ce証明書 | 提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため |
| タイプ: 退屈なcncマシン | 材料: 高品位鋳鉄 | パッケージ: 燻蒸木材ボックス |
| 生産期間: 3- 4ヶ月 | 保証: 1年間 | 機能: 退屈な; フライス; 掘削 |
| 標準的な色: 青 | cncシステム: シーメンス840d/18iファナック | 支払: 100％一目でlc; とのtt40％頭金 |
| 取引条件: 相互の議論に依存してい |
包装
| 包装: に分解燻蒸木材ケースや容器にロード、 スチールケーブルにより締結。 |
仕様
Cnc工作機械のスピンドルボーリングボアdia130mmz軸移動700ミリメートルy軸移動4000-10000mm2000〜3000ミリメートルx軸の旅
tk6913モデル

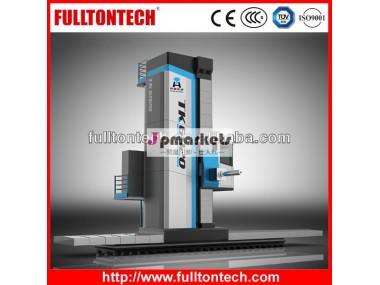

詳細のフロアタイプボーリングtk6913cncマシン:
1,簡単な紹介
1.1.tk6913フロア型cncボーリングマシンは、 装備マシン力学などの高度な技術、 電気設備、 油圧機器は。 多くの技術が採用されたキー: 水圧ガイドウェイ( 一定の流れ)、 なしバック- ラッシュラック- ピニオン駆動システム、 ラムフィード自動補正、 等。 が装備されているマシンを先進のcnc制御システムやファナックシーメンス840d18iメガバイトとfagor/ハイデンポジションセンサーシステム、 でマシンを作るために近く- ループ。 これらすべてよく知っているとあらかじめ機器高剛性でマシンを作る、 偉大な効率的な、 容易な操作とメンテナンス。
1.2.精度を保証するためにと大きなトルク同時に、 我々の構造を改善ラムを追加するためにもう4セット( 完全に8ピースinaベアリング) をサポートするために。
自己1.3マシンは多くのさまざまな部分の独立した潤滑システム、 にとって特にボーリングヘッド、 の効果を保証するためにボーリングヘッド用の潤滑。
を除いて1.4のキャスティングをマシン、 すべてのコンポーネントはドイツから輸入した、 スイスとアメリカ。
1.5.ボーリングマシンを完了することができ、 フライス、 掘削、 リーマ、 タッピング等。 機械加工手順で一度クランプ。 を搭載したオプション直角フライスヘッド、 汎用フライスヘッド、 回転テーブルとその他の別売アクセサリー、 それを行うことができheptahedronマシニング。
2。構造の特徴
2.1スピンドル
スピンドルはボーリングスピンドルで構成されていとフライス加工スピンドル。 のベアリングは、 スピンドル軸受を採用してい高速グループの輸入、 優れた剛性と高精度、 とという特徴を持って高負荷と長い- 持続的な精度。
主な構成2.2中ぐりフライスヘッド
スピンドル軸とボーリングが実装されたラム内
スピンドルを実行することができいる退屈な中に滑り込む水平軸。
は正方形のラムを内部に搭載されているヘッドストック。
は、 正方形のラムの形垂直大きなサイズセクションを増加させるように縦の剛性。
主軸台を含む全体の構成を採用してい; ラムは、 内部に含まれる主軸台とさらに増やす完全なvailsの剛性ラムと大きな力マシニングのためのマシン。
2.3伝送システム
主駆動モータのこのマシンは油圧付dcモータスピード2ステップ変更、 速度が変化がcncで制御システム、 を回すことができている速度形2を実現しました800rpmに( オプション: 2000rpm)、 この中に速度範囲、 変化する速さは無段階。 完全には四本、 給電システムの主要部品:
1,カラム水平給餌( x軸)、
2,ヘッドストック上下送り( y軸),
3,ボーリングスピンドル給餌( z軸)
4,ラム軸方向送り( w軸)
2.4油圧および潤滑システム
マシンの油圧システム2セットを採用してい。 油を供給する一つのシステムのramおよびブレーキにスピンドルボックス、 スピンドル速度調節、 および潤滑のスピンドル、 フライスヘッドとラム。 オイルタンクは、 下部に位置するスピンドルボックスの。 第2油圧ブレーキシステムの世話をするカラムの潤滑油及び水圧・靴のための工芸品。 オイルタンクに配置されているマシンベース。
両システムを装備と温度オイル冷却オート- 制御装置、 にマシンを保証するものでは良好な状態で働い。 が数人いる温度センサと接続している油温オート- 制御装置、 スピンドルに搭載された、 オイルタンクの列と温度上昇を制御するためにもたらしている熱変形や加工精度を変更する。
マシン低温状態に働くことができました、 加熱装置を恩恵からオイルタンク内の発覚と断熱のためのオイルパイプ。マシンはオイルを持って温度警報装置および低レベルのアラーム。
Cnc軸2.5マシン
マシンを持っている合計4軸( 回転テーブルを選択した場合、 は軸が7の合計)、 z軸は、 セミクローズドループ制御システム、 で、 もう一方の軸は、 すべて閉ループ制御システム。
W- 軸: 軸方向移動させラムヘッドストックにz- 軸: スピンドル軸方向に動いているramy- 軸: 垂直移動ヘッドストックに沿って列x- 軸: 縦の列ベッド上に移動する。
B- 軸: を回転軸の回転テーブル
V- 軸: 縦回転テーブルの移動
A- 軸:スピンドルヘッドストックの伸び出すとラム。 実際には軸が幾分補償、 スピンドル場合ので外長すぎるとラムを拡張、 それ曲げなければならない。 は、 cncシステムスピンドルの長さは計算することができる伸び出すまたはラム、 とを生むだろうに補償金は、 cncシステム。
2.6労働条件
電源:3ph、 380v、 50hz& plusmn; は1hz( は省略可能に応じて供給する顧客・rsquo; sのローカル電力源)
cIrcumstances温度: 0~45・度; c
相対湿度:・ル; 80％
総電力:190kwについて
