製品情報

条件: 新しい	CNCまたはない: 正常	製品容量: 高
原産地: 中国(本土)	銘柄: fulltontech	モデル番号: tpx6111
電圧: 電圧に応じてクライアントサイト	力(W): キロワット7.5	次元(L*W*H): Wortable: 1140mmx1000
重量: 12トン	証明: :2008; ce証明書	提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため
タイプ: テーブルタイプボーリングマシン	材料: 高品位鋳鉄	色: 任意の色
保証: 出荷後13ヶ月	funtions: 退屈な; フライス	交通方法: 海路または鉄道
パッキング: 燻蒸木材ボックス	支払条件: T/頭金が付いているt; 100％取消不能のlc一目で	パッケージ: 燻蒸木材ボックス
生産期間: 3- 4ヶ月

包装

包装: に分解燻蒸木材ボックス、 容器やにより締結にロードスチールケーブル。

仕様

水平ボーリングマシンスピンドル径。 頭が直面している110ミリメートル直径630ミリメートルテーブルサイズ: 最大11401000。 負荷のテーブル: 2.5トン

を見つけるより高品質な製品からfulltontechアウト、 クリックここに

1.主な仕様

主な仕様	ユナイト	tpx6111
スピンドル径	ミリメートル	110
主軸テーパ		#6
主軸回転数のステップ数		22
主軸回転数のレンジ	R/min	8-1000
ヘッドと対向の速度範囲	R/min	4〜200
頭が直面している直径	ミリメートル	630
頭が直面している速ステップの数		18
ワークテーブルサイズ( l・回; w)	ミリメートル	1140・回; 1000
最大。 負荷のワークテーブル	キロ	2500
x軸トラバース	ミリメートル	1000
y軸トラバース	ミリメートル	1000
z軸トラバース	ミリメートル	1000
W軸トラバース( スピンドル旅行)	ミリメートル	600
U軸トラバース( 対向スピンドルの旅)	ミリメートル	180
b軸ロータリーワークテーブル		360・度;
急速なスピード( x/y/z/w)	ミリメートル/min	2500
精度を読んで測定システム( x/y/z)	ミリメートル	0.005
B- 軸精度を読んで測定システム		0.001
メインモーターのパワー	キロワット	7.5



2.写真:

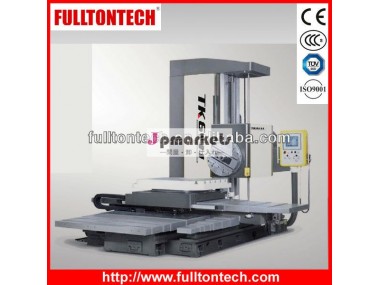

テーブル型のピョーン2.1写真機の詳細:



3.詳細のこの水平ボーリングマシン





水平中ぐりフライス機シリーズは私達の会社のtpxシリーズは仕上げ加工装置で普遍的なマシン。 このような操作をするのに適していますあけるとして、 カウンタ- ボーリング、 退屈な、 リーマ、 スポットに直面-、 タッピングとフライス等。 また、 横中ぐりフライス盤を装備タイプは固定にヘッドと対向することができているラジアルスライドが直面している根本的にフィードを有効にするために結果的に着手するマシンボーリングの大- 直径の穴、 外部切断、 旋削と端面溝きり、 等。

マシンはベッドで構成されてい、 前列、 ヘッドストック、 クロスと縦サドル、 ワークテーブル、 背中列とプーリー等バランスウェイト。 彼らの運動が垂直方向に移動し、 ヘッドストックに沿って列のガイドウェイ、 ワークテーブルが横方向に移動と縦方向にベッドの上に、 ワークテーブルと回転させることができ。



2)の特性tpx- シリーズ



、。、速度変更の主な動きや飼料のうんた油圧を採用していマシンには、 すべてのプレ- 選択集中制御操作がシンプルでている便利な。 インジケータランプはライトアップされた信号を与えるためにの過程で速度とフィードの変更。

b。モーションで長手方向のディストリビューション、 クロス旅行や回転を動かすの部隊・などのマシンヘッドストックとワークテーブル、 クランプ·アンクランプユニットを動かすのが設けられている自動電気油圧インターロックデバイス、 これは、 マシン、 高度な自動化と。

c。垂直座標( リフティングヘッドストック方向) とクロス座標( ワークテーブル横方向の移動) と縦座標( ワークテーブル縦断ムーブメント、 カスタムの要件に応じて供給) が設けられて新しいタイプを持つメモリー機能付きデジタルユニット、 マシンが完全な機能を有すると高精度。

D。 マシンの主要部品は、 そのようなベッド、 前列と案内面で長手方向のサドルは、 すべて採用し電気- 契約表面加熱セルフ- 冷却硬化、 の高剛性をもたらすその摺動面と使用して寿命を延ばし、 マシンの。

E。 水平ガイドウェイの表面と機械が提供されているすべてのプル- ボードタイプダスト- 証拠。

F。 電気- 油圧インターロック装置修正される予定の間の移動単位とした時、 移動手段が移動している、 他の可動ユニットが自動的にクランプ( 除くスピンドル、 ラジアルスライドが直面している)。

g。ヘッドストックにと早送りギアボックス、 安全クラッチチェーン付きを防ぐために設置は過負荷からマシン。

H。 電気- 制御システムのマシン、 プログラマブルコントローラを採用し、 高い信頼性を持つ.



3)伝送システムのマシン



、。 主な伝送システム

退屈なスピンドルの回転運動によって駆動されるacモータータイプy132m-4-b5シャフトを介して上のギアシャフトカップリングを介して1,2,3,と4,5〜シャフト6( ボーリングスピンドル)。 行先4のギアでこのグループをスライドの主な伝送システム、 が押されているロータリーバルブが制御を介してによってメイントランスミッション4つの主要な速度変更オイルシリンダー内に搭載されているヘッドストックと、 それらを別の位置とで探しを有効にしてくださいスピンドル22段階の速度変更を得るために。 から電力をシャフトにシャフトを介して伝送される頭が直面している、 にそれを有効に速度を得る18ステップ。

b。 モーションを養う

のすべての可動をモーションを養う単位からこのマシンは給餌スピンドルあたり革命( 電子。 g。 率のトラバーススピンドル、 ヘッドストック、 テーブルスピンドルあたり革命)。 の力を様々な移動ユニットから来てメイン駆動型モータによって駆動シャフト。 それのギアを介して送信することができる速度- チェンジ装置にシャフト( 飼料の安全機構)。 その後有効モーションを介して、 さらなる送信されます、 順方向と逆機構、 飼料にシャフト、 へのその後鉛- ネジや様々な移動ユニットのギアラック、 スピンドルを有効にしてください、 ヘッドストック、 ・縦サドルクロス18ステップフィードを取得するために各料金で低域と高それぞれギア。

をラジアルスライドモーションを養うの向いにヘッドから来mechnism差動送り軸にワームを介してラック、 にそれを有効に送り速度の18種類を得る。

c。 迅速な伝達システム

スピンドルの急速な移動を、 ヘッドストック、 クロス・縦マシンのサドル、 急速なロータリーワークテーブルの回転と迅速な伝達のラジアルスライドヘッド向いには、 acモータによって駆動タイプy100la- 4b5右に装着されている、 ベッドの側面。 モーターから電力が送信されるからシャフトカップリングと摩擦クラッチにそれぞれ各可動ユニット、 スピンドルを有効にしてください、 ヘッドストック、 ・縦サドルクロススライド上のあり、 ラジアル荷重を求めるには頭が直面している2500mm/min急速な移動速度、 急速な回転を1r/minのワークテーブルは。



4)機械の油圧システム



の油圧システムは、 この種の機械は二つの部分から構成され: 1つは、 テールブラケットの内側の部分と上半身とヘッドストック用に使用されているスピンドル速度変化と送り速度の変化とヘッド内部の潤滑。 もう一つは内側の部分に縦のマシンのサドル、 ために使用されている、 横のヘッドストック、 ・縦移動と回転クロスワークテーブルの油圧システムの主な伝送,送り速度の変化と内部の潤滑のヘッドストック
