電圧: | 380 ボルト/415 ボルト/460 ボルト など | 原産地: | 中国(本土) | 銘柄: | cmax | モデル番号: | cmax | 重量: | 10-24tons | 力(W): | 23-47kw | 出口の直径: | 0.13 ミリメートル 0.2 ミリメートル | 保証: | 一年 | 条件: | 新しい | 認証: | ce iso共同 | 次元(L*W*H): | 1970*1200*1200 (mm) (ミリメートル) など | 入口の直径: | 7.0 8.0 9.0 ミリメートル など | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | マシン タイプ: | ビッグ/ミドル/小さな描画機 | 機器: | 延伸機、 annealers 、 を支払う-オフ機ct | putout ワイヤー: | 0.13 ミリメートル 、 0.2 ミリメートル など | に ワイヤー: | 7.0 8.0 9.0 mmetc |
包装
包装: | として クライアント の要求 |
製品の説明
1。モデルと名前
(1)。モデル:cmax

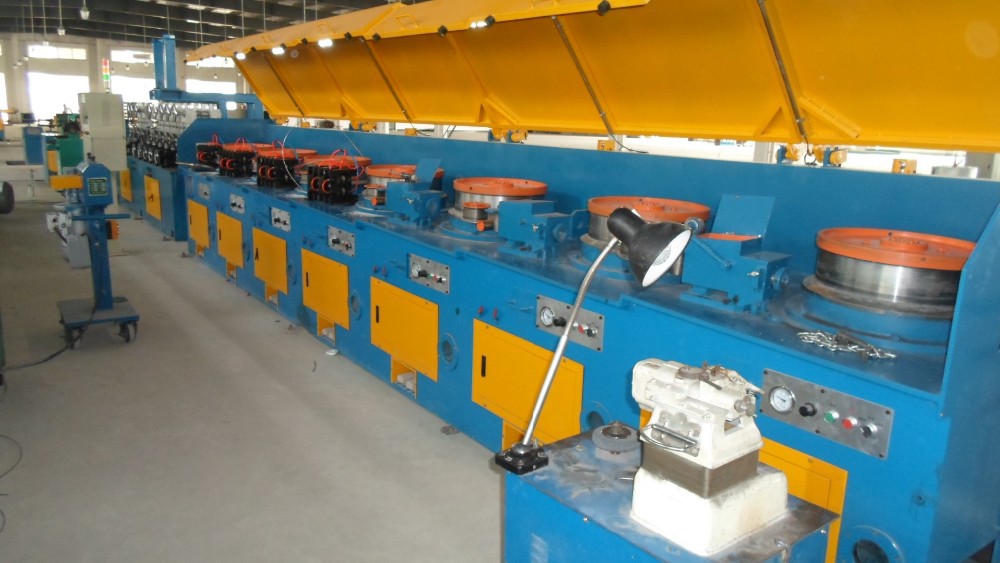

(2). name:直線描画機
2. usageとアプリケーション
(1)。使用法:描画機で構成され6ブロックと描くことが鋼線、alワイヤー、銅線と他の金属線。
(2). application:高度できないよりも高い1000メートル
周囲温度範囲は-10°c〜40°c
周囲相対湿度でき超えない85%(25°c)
3。主な技術パラメータ

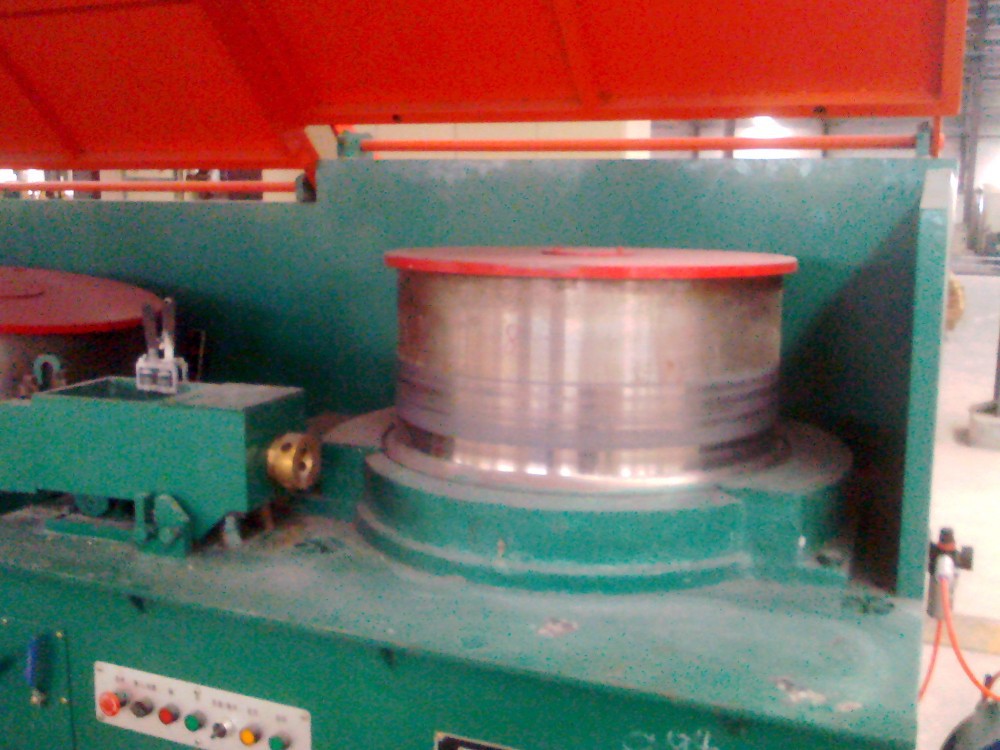

(1)。ブロック直径: 560ミリメートル
(2)。ブロック番号: 6
(3). max. inlet: & φ。5.5ミリメートル
(4). inlet強度: ≤450n/m2
(5)。アウトレット径: & φ。2.7ミリメートル
(6)。マックス。描画速度: 9メートル/秒
(7)。水消費の冷却システム: 1.5/h
(8). cooling:水冷、風冷却
(9)。ノイズ: ≤ 85db2
(10)。外形寸法: 8600 × 1750 × 1500
(11)。総重量のマシン: 10800キログラム
4. frameキャラクターの主要コンポーネント
(1)。から成るブロック伝送装置、ブリッジパス伝送装置、ベルトプーリーデバイス、ダイボックス緊張とシールドデバイスなど。
(2)。勢いの最初の二つのブロックは転送にリールを通じてワンユナイテッドグループの狭いv-ベルト経由ギアボックスベルトホイール、勢いの第三ブロックに第七ブロックに転送さリールを通してワンユナイテッドグループの狭いv-ベルト経由ブリッジ-パスベルトホイール。勢いの最後の2ブロックは転送にリールを通してワンユナイテッドグループの狭いv-ベルトを経由してモータ。
5. coolingと潤滑剤
(1)。冷却:リールのこのマシンdeopts直接水冷却で良い効果。最初の二つのダイスボックス達人採用して間接冷却、を他人を採用している直接水冷却;第二と第三ダイボックスを持って攪拌装置用潤滑剤粉末。
そこにはファン内部このマシンにクールをワイヤー。
(2)。潤滑剤:それは主に必要性によってベアリングの主軸とベアリングのブリッジ-パスベルトホイール、追加カルシウムのナトリウムベースグリース隔年または3ヶ月。
6。インストールとデバッグ
(1)。インストールと調整
1. theマシンにインストールされるベースのfundation描画
2. prepareすべてのコンポーネントのマシンと調整サイズのマシン、を校正機と修正地面にボルト水平
(2). no-ローディングデバッグ
1. after配線、かどうかを確認すべてを固定コンポーネントは緩い
2. check保護スイッチは良好な状態で
3. check電源と電圧はで要件
4. checkを冷却水システムにがあるかどうか任意漏れ
5. checkすべてをlub。部品場合彼らは漏れる
6. referに機能の電気命令、を介して足音するかどうかをチェック走行方向のブロックは右
7. checkを停止とemg停止は良好な状態で
8. adjust速度に低速とスタートを描画マシンかどうかチェックするすべてのコンポーネントは良好な状態で、その後アップを速度次第に。後4時間の無負荷ランニングのマシン、ローディングランニング始めることができます
(3). loadingデバッグ
1 1.putダイに傾斜ダイフレームと置くにフロント穴のダイボックス。パスを指摘ワイヤーに描画ダイ、フィードlub。粉末にダイボックスlub。空洞、オープン冷却バルブにクールをブロックとダイ
2。ワイヤー-カッタークランプ一端のワイヤー、ともう一つインサートに穴のアッパーブロック、を調整位置のブロックから右に左からまでダウン、足音に作るワイヤーローリングにブロック、とはワイヤーとを描画底のブロックは接線。をワイヤーコイルにブロックであるべき6コイルまたは上記。
3. putはワイヤーエンドの最初ブロック通過をワイヤーの案内輪のガイド-ホイールスタンド、その後に入る第二ブロックの描画ダイとして命令の2ポイント上記、と残りのブロックはすべて持ってこの手順。
4. afterワイヤー-パス、その後スタートとランニング、スピードアップ次第に、ときそれは描画、を労働者であるべき遠くから延伸機に避ける事故場合線制動
