| 適用: | 建築 | 原産地: | 中国(本土) | 銘柄: | 東岳 | モデル番号: | QTZ50 | スパン: | 48 メートル | 評価される積載量: | 4 t | 最高。 持ち上がる負荷: | 4 t | 認証: | iso9001- | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | 評価される持ち上がる時: | 500KN 。 m | 特徴: | タワークレーン | 保証: | 12 ヶ月 | 条件: | 新しい | 最高。 持ち上がる高さ: | 120 メートル | タイプ: | 4 t固定中国タワー クレーン | 名前: | TC4810 | 最大荷重: | 4 t | 先端負荷: | 1.0 t | スパン: | 48 メートル | 自立高さ: | 30 メートル | マスト セクション: | 1.5*1.5*2.2 メートル | コンタクタ: | シュナイダー | 溶接: | ロボット溶接 | 素材: | Q345B マンガン鋼 |
包装
| 包装: | 耐航用TC4810固定中国タワー クレーン |

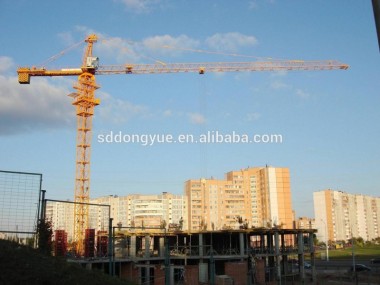

"TC4810 、 スパン 48 メートル 、 1.0 t先端負荷、 4 t固定中国タワー クレーン"
山東東岳リフティング消防機器製造さ れ て き た製造タワー クレーン と建設エレベーター用20年 、 主な製品は 4 t 〜 12 t タワー クレーン と建設エレベーター 、 メイン施設:
1 。 ロボット溶接システム;
2. automatic インペラ ブラ スト と噴霧組立ライン;
3. cnc プラズマ切断機;
4. シュナイダー コンタクタ;
5. iso証明書。
技術的パラメータ
機構営業グレード | 巻上げ機構 | m5 | |||||||
旋回機構 | m4 | ||||||||
トロリー機構 | m4 | ||||||||
定格負荷モーメント (kn. m) | 500 | ||||||||
巻上げ高さ (m) | 秋 | 組み込み脚 | 固定シャーシ | 添付 | |||||
2 | 30 | 30 | 120 | ||||||
4 | 30 | 30 | 60 | ||||||
作業半径( m) | マックス | 48 | |||||||
最小 | 3 | ||||||||
最大荷重( t) | 4 | ||||||||
巻上げ機構 | 秋 | 2 | 4 | ||||||
速度( メートル/分) | 7 | 34 | 68 | 3.5 | 17 | 34 | |||
負荷( t) | 2 | 2 | 1 | 4 | 4 | 2 | |||
電源( kw) | 15/15/4 |
| |||||||
トロリー機構 | 速度( メートル/分) | 38/25 | |||||||
電源( kw) | 2.2/1.5 | ||||||||
旋回機構 | 速度( r/min) | 0.6 | |||||||
電源( kw) | 3.7 | ||||||||
ジャッキ機構 | 作業圧力( mpa) | 20 (示唆し て いる) | |||||||
速度( メートル/分) | 0.4 (示唆し て いる) | ||||||||
電源( kw) | 4 | ||||||||
総電力( kw) | 20.9 (含ま ない ジャッキ機構) | ||||||||
バランス重量 | 8.2 t | ||||||||
マシン の重量 | 21.8 t | ||||||||
作業温度 | -20 〜 + 40 | ||||||||
メカニズム
巻上げ機構 | モーター | タイプ | / | YZD200L2-4/8/24 |
電源 | kw | 15/15/4 | ||
ブレーキ | タイプ | / | YWZ-250/45 | |
ブレーキ瞬間 | n. m | 450 | ||
リデューサー | タイプ | / | JZQ-450 | |
センター距離 | ミリメートル | 450 | ||
速度比 | / | 私は = 12.64 | ||
鋼線ロープ | / | 6 * 37-12.5-1670-I | ||
旋回機構 | モーター | タイプ | / | YZR132M2-6 |
電源 | kw | 3.7 | ||
回転速度 | r/min | 905 | ||
ブレーキ | / | 内部しばしば オープン電磁停止 | ||
惑星減速機 | 減速比 | / |
| |
旋回ベアリング | タイプ | / | 011.40.1120 | |
トロリー機構 | モーター | タイプ | / | YEZS100L-4/6 |
電源 | kw | 2.2/1.5 | ||
回転速度 | r/min | 1380/920 | ||
リデューサー | / | 惑星減速機 | ||
鋼線ロープ | / | 6 * 19-6.2-1550-I | ||
ジャッキ機構 | モーター | タイプ | / | Y132M-4 |
電源 | kw | 4 | ||
回転速度 | r/min | 1440 | ||
油圧ポンプ ステーション | 液体 | l/分 | 8.4 | |
定格圧力 | mpa | 20 | ||
油圧オイル シリンダー | タイプ | / | HSGK-140/110 | |
旅行 | ミリメートル | 1600 | ||
