| 適用: | buliding | 原産地: | 中国(本土) | 銘柄: | 東岳 | モデル番号: | qtz40 | スパン: | 3-50m | 評価される積載量: | 4t | 最高。 持ち上がる負荷: | 4t | 認証: | Iso9001-2008 | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | 評価される持ち上がる時: | 500kn。 m | 特徴: | タワークレーン | 保証: | 12ヶ月 | 条件: | 新しい | 最高。 持ち上がる高さ: | 120m | 名: | Tc5010、 50mアームの長さ、 先端荷重1.0トン、 4tタワークレーン中国 | 最大負荷: | 4tタワークレーン中国 | アームの長さ: | 50m | 先端荷重: | 1.0トン | 自立型の高さ: | 30m | マストセクション: | 1.6*1.6*2.5m | 主和音: | 160*160*14 | 材料: | q345b | 溶接: | ロボット溶接 | 色: | カスタマイズされた |
包装
| 包装: | 海にふさわしいtc5010のためのパッケージ、 50mアームの長さ、 先端荷重1.0トン、 4tタワークレーン中国 |

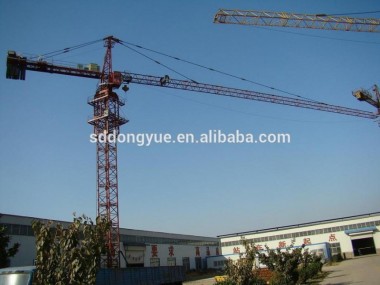

『tc5010、 50mアームの長さ、 先端荷重1.0トン、 中国タワークレーン4t"
リフティングhandong東岳火災- ファイティング機器製造の共同。、 ltd( 元: リフティング済南東岳通信機器共同。、 株式会社) に位置していmingshuizheshan工業団地、 にある小さなスプリング章丘市、 東にの郊外済南、 山東。同社は開発された自立タワークレーンのqtz250、 qtz160、 qtz125、 qtz80、 qtz63、 qtz50qtz40と、 sc200/200建設ホイスト。
主要な施設:
1.ロボット溶接システム;
2.インペラーブラストと噴霧自動組立ライン;
3.cncプラズマ切断機;
4.シュナイダー接触;
5.ceritifcateiso。
技術的なパラメータ
ワーキンググレード機構 | 巻き上げ機構 | m5 | |||||||
旋回機構 | m4 | ||||||||
トロリー機構 | m4 | ||||||||
最大負荷一瞬kn。 m | 500 | ||||||||
m巻上げ高さ | 率 | 埋め込まれた固定タイプアウトリガー | 固定シャーシタイプ | 添付 | |||||
A=2 | 33.8 | 33.8 | 119 | ||||||
A=4 | 33.8 | 33.8 | 60 | ||||||
作業半径 | 最大半径 | 50 | |||||||
最小半径 | 3 | ||||||||
最大負荷 | 4 | ||||||||
巻き上げ機構 | 率 | A=2 | A=4 | ||||||
速度m/min | 7.3 | 34 | 68 | 3.6 | 17 | 34 | |||
荷重トン | 2 | 2 | 1 | 4 | 4 | 2 | |||
電力キロワット | 15/15/4 | ||||||||
トロリー機構 | 速度m/min | 34/22 | |||||||
| 電力キロワット | 2.2/1.5 | |||||||
旋回機構 | 速度m/min | 0.6 | |||||||
| 電力キロワット | 5.5 | |||||||
ジャッキ機構 | 使用圧力mpa | 20( 示唆) | |||||||
| 速度m/min | 0.4( 示唆) | |||||||
| 電力キロワット | 4 | |||||||
総電力キロワット | 22.9( ないジャッキ機構を含む) | ||||||||
tカウンターウェイト | 50mアームの長さ | ||||||||
| 9 | ||||||||
作業温度・#8451; | -20~+40 | ||||||||
機構
巻き上げ機構 | モーター | タイプ | / | Yztd200l2-4/8/24 | |
パワー | キロワット | 15/15/4 | |||
ブレーキ | タイプ | / | Ywz-250/45 | ||
瞬間ブレーキ | n。 m | 450 | |||
レデューサ | タイプ | / | Jzq-450 | ||
中心間距離 | ミリメートル | 450 | |||
速度比 | / | I=12.64 | |||
スチールワイヤーロープ | / | 6*37〜12.5- 161- i | |||
旋回機構 | モーター | タイプ | / | Yzr160m-6 | |
パワー | キロワット | 5.5 | |||
回転速度 | R/min | 930 | |||
ブレーキ | / | 頻繁に開いている内部電磁ストップ | |||
惑星- 歯車減速機 | 減速比 | / |
| ||
旋回軸受 | タイプ | / | 011.40.1120 | ||
トロリー機構 | モーター | タイプ | / | Ydej112-4/6 | |
パワー | キロワット | 2.2/1.5 | |||
回転速度 | R/min | 1440/940 | |||
レデューサ | / | 惑星- 歯車減速機 | |||
スチールワイヤーロープ | / | 6*19- 6.2- 1550- i | |||
ジャッキ機構 | モーター | タイプ | / | Y112m- 4b5 | |
パワー | キロワット | 4 | |||
回転速度 | R/min | 1440 | |||
油圧パワーパック | フロー | L/min | 8.4 | ||
定格圧力 | mpa | 20 | |||
油圧シリンダ | タイプ | / | Hsgk- 140/110 | ||
シリンダストローク |
| ミリメートル | 1600 | ||
