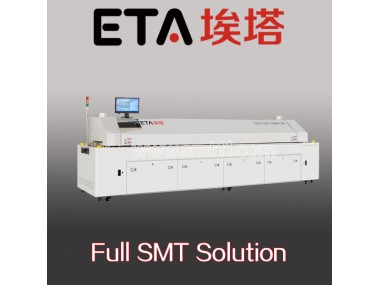

eta リフロー炉仕様

S- 標準、- oオプション、 m- マニュアル、 a- オート、 n/a- フィットネスエクササイズではありません)

仕様

s8

s10

仕様

s8

s10

寸法( l*w*h) mm

53101353x1490

61001353x1490

ドロップされたアラームボード

s

s

標準色

コンピュータグレー

コンピュータグレー

電気smemasememaインターフェイス

s

s

重量

約。 2150kg

約。 2400キロ

コンピュータ

レノボ

レノボ

加熱ゾーン数を

Up8/bottom8

Up10/bottom10

最大。 基板の幅

400mm

400mm

加熱ゾーンの長さ

3121mm

3891mm

基板上の温度偏差

± 1.0・#8451;

± 1.0・#8451;

レール幅調整

Maと( マルチモード)

Maと( マルチモード)

最大。 temp。 予熱の間のギャップゾーンの設定

40・#8451;

40・#8451;

レール番号

車線または12土地

車線または12土地

温度制御精度

± 1.0・#8451;

± 1.0・#8451;

排気量

10m3/minx2排気し

10m3/minx2排気し

高さを伝える

900+/- 20mm

900+/- 20mm

制御システム

Plc+computer

Plc+computer

冷却ゾーンの長さ

600mm

600mm

送信エージェント

チェーン+メッシュ

チェーン+メッシュ

センターサポート

o

o

電気供給が不要

3相、 380v50/60hz

3相、 380v50/60hz

シーメンスplc

s

s

パワーウォームアップのために、

30kw

36キロワット

潤滑オート- afflux

s

s

消費電力

8キロワット

12kw

ups

s

s

温暖化の時間

約。 25分

約。 25分

temp。 熱電対スロット

s

s

temp。 設定範囲

室温。-- 300・#8451;

室温。-- 300・#8451;

駆動トップフード開口

、

、

石油供給

Maと( マルチモード)

Maと( マルチモード)

Pid温度制御方法+ssr

s

s

コンベア速度範囲

300~2000mm/min

300~2000mm/min

冷却ゾーンの数

2

2

クリアランスコンポーネント

トップ/底は25mm

トップ/底は25mm

ライン上で編集

s

s

コンベア方向

L・rarr; r( オプション: r・rarr; l)

L・rarr; r( オプション: r・rarr; l)

最大。 temp。 予熱・リフロー設定の間のギャップ

80・#8451;

80・#8451;

転流型要素

アルミ合金板( 8mm)

アルミ合金板( 8mm)

最大。 temp。 リフローの間のギャップゾーンの設定

50・#8451;

50・#8451;

固定レール側

前固定( オプション: リア固定)

前固定( オプション: リア固定)

・ステータスプロセスデータストレージ

s

s

冷却方式

強制- 空気モーターとファン( 標準)

強制- 空気モーターとファン( 標準)

温度アラーム

s

s
