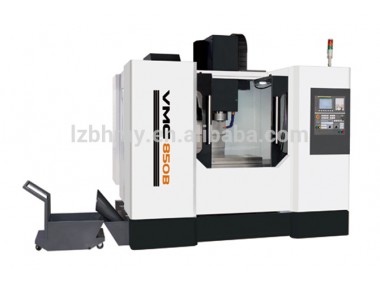

電圧: | 380v±10% | 原産地: | 中国(本土) | 銘柄: | bh | モデル番号: | VMC850B | 重量: | 5500キログラム | 力(W): | 7.5kw | タイプ: | 縦 | 保証: | 一年 | 条件: | 新しい | 認証: | iso、ce | 次元(L*W*H): | 2750*2300*2300ミリメートル | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | ベース: | ボックス型構造 | コントローラ: | シーメンス808d | マックス。スピンドル速度: | 8000 rpm | 最大負荷: | 600キログラム | ツールマガジン: | 16ツール傘ツールマガジン |
包装
包装: | で木製ケース |
主な構造特性
をメインベース1、をベース、をスライディングシート、テーブル、列、スピンドルボックスなどコンポーネント使用ht300鋳鉄。ベースはボックス型構造、対称補強構造はコンパクトとリーズナブルな保証の高剛性ファンデーションメンバーと曲げ減衰特性を有する;をタイプブリッジスパン列グリッドと内部リブ、を力に保証が剛性と精度のz軸で強力な切削;基本的な部品で樹脂砂成形と後時効処理、を安定性の工作機械で長期的なパフォーマンスを提供セキュリティ。
2、x、y、z三方向ガイドレールはスティッキングプラスチック長方形のガイドレールは、利点の高速スピード、高剛性、低摩擦、低ノイズ、低温度上昇変動、で自動潤滑、を向上させる精密機械工具寿命;
3、zを追加するカウンターウェイトバランス、を確保するヘッドストック動きは滑らかで安定した。zにドライブモータhaspower損失ブレーキ装置;
4、x、y、z三方向フィードで高精度と高強度を内側ループダブルナットプリロード大リードボールねじ、高送り速度;を駆動モーターを通じてフレキシブルカップリングでネジ直接接続でthefeedサーボモータ直接送信する力を高精密ボールねじ、いいえバックラッシュ、を確保するマシンを位置決め精度と同期。
5、使用高速、高精度、高剛性スピンドルユニット、アキシャルとラジアル荷重容量が強く、をhighestspeedに達することができる8000 rpm;
6、メインシャフトを採用している中央吹い構造、で急速にではスピンドル緩いナイフにクリーンスピンドルconecenterの高圧ガス、を確保し精度と生活の工具クランプ;
7、x、y、z三方向ガイドレール、ネジを採用している保護装置、を確保するネジとガイドレールにensureclean、伝送と動き精度と生活のツール;
8、機シールド付きフル保護構造設計、便利な操作、安全で信頼性、美しい外観。
9、使用して自動集中潤滑装置、タイミング、定量的ツールマシンに各潤滑pointautomatic間欠潤滑、缶に応じて作業状態を規制潤滑時間;
による10、台湾専門工場生産24ディスクナイフライブラリ(オプション)またはBT40-20に帽子ナイフ(オプション)、変更をナイフは正確な、時間が短く、高効率、を100回ランニングテスト、を満たす要件の信頼性;で減衰構造、を減らすことができ動きの衝撃、を確保するナイフライブラリ使用寿命;空気圧ドライブ、使いやすい、最短経路に変更をカッター;
11、を使用して油水分離器、できる独立したほとんどの潤滑油から収集冷却液、防ぐ急速な劣化の冷却液、有利なに環境保護;
を原理の人間工学、工作機械で12オペレーティングシステム、操作ボックス独立したデザイン、自己回転、便利な操作。
パラメータのマシン
アイテム | vmc850b | ||
テーブルサイズl (ミリメートル) ×w (ミリメートル) | 1050 × 500 | ||
tスロット数量/幅/(ミリメートル) | 5-18 | ||
最大負荷(キロ) | 600 | ||
xトラベル(ミリメートル) | 800 | ||
y旅行(ミリメートル) | 500 | ||
z旅行(ミリメートル) | 550 | ||
主軸端にテーブル(ミリメートル) | 150-655 | ||
スピンドルセンターに列(ミリメートル) | 550 | ||
主軸テーパ | bt40 | ||
マックス。スピンドル速度(rpm) | 8000 | ||
メインモータ(kw) | 7.5 | ||
フィードモーター | x、y、z軸トルク(nm) | 11/11/11 | |
x、y軸迅速な移動速度(ミリメートル/分) | 20000 | ||
z軸迅速な移動速度(ミリメートル/分) | 18000 | ||
切削速度(ミリメートル/分) | 1-10000 | ||
精度 | 位置決め精度(ミリメートル) | ± 01ミリメートル | |
繰り返し精度精度(ミリメートル) | ± 003/300ミリメートル | ||
16ツール傘ツールマガジン | |||
最大直径のツール(間隔) | & φ。80/& φ。150ミリメートル | ||
最大長のツール | 200ミリメートル | ||
最大重量のツール | 8キログラム | ||
エア圧力mpa | 0.6 | ||
x軸ボールねじ | 4010/c3 | ||
y-軸ボールねじ | 4010/c3 | ||
z軸ボールねじ | 4010/c3 | ||
電源フォーム | 三相交流 380v±10% 50hz±10% | ||
タンクボリューム(l) | 200 | ||
冷却ポンプ電力(ワット) | 440 | ||
冷却ポンプ流量(l/分) | 67 | ||
マシンの重量(kg) | 5500 | ||
マシン全体のサイズl (ミリメートル) ×w (ミリメートル) ×h (ミリメートル) | 2750 × 2300 × 2300 |
